Non-tubbing bushes / M ... x cable insulators

Do asortymentu produktów, obok najczęściej dostarczanych niewybuchowych szafek zaciskowych, sterowniczych i rozdzielczych, należą niewybuchowe przepusty kablowe / izolatory.

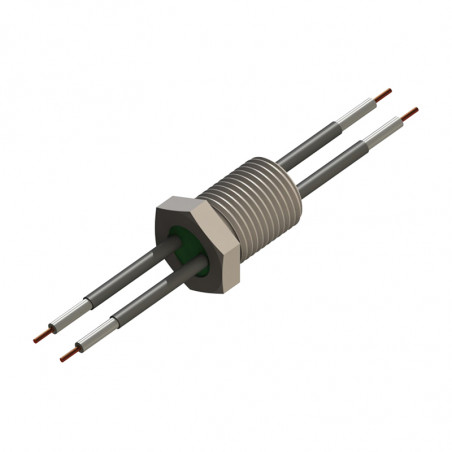

Niewybuchowe przepusty kablowe z gwintem typu M…x. są przeznaczone do połączenia urządzeń elektrycznych lub optycznych, umieszczonych w dwóch oddzielnych częściach niewybuchowej obudowy w urządzeniach grupy I i II.
Dotyczy głównie połączenia komory „Ex d“ i komory przyłączeniowej w wykonaniu zabezpieczonym „Ex e”. Możliwe jest też połączenie pomiędzy dwoma oddzielnymi obudowami w wykonaniu “Ex d”.

Niewybuchowe przepusty/izolatory kablowe typu M…x. są konstrukcyjnie wykonane jako Ex element, przeznaczony do instalacji urządzeń elektrycznych w obudowach ognioszczelnych.

Przepusty kablowe posiadają certyfikat wykonania obudowy ognioszczelnej I M2 / II 2G Ex d I/IIC Gb Tx, lub I M2 / II 2G Ex de I/IIC Gb Tx (dotyczy szafek M.S1xM ) z tuleją gwintową.

Obudowa przepustu i ściana obudowy ognioszczelnej tworzą szczeliny odpowiednich parametrów (ilość gwintów, skok, tolerancja).
Produkowane są z gwintem M10x1; M12x1,5; M16x1 - NOWOŚĆ; M16x1,5; M24x1,5, M25x1,5, M32x1,5; M33x1,5; M36x1,5; M38x1,5; M42x1,5. Długość części gwintowej wykonana na życzenie klienta.

Przepusty są produkowane w wykonaniu :
- z przewodami zwijanymi od 1 do 45 szt. przewodów w jednej obudowie

• przekrój od 0,35 mm² do 70 mm² – NOWOŚĆ
• dla obciążenia prądowego do 325A
• przepusty przewodowe dostarczane dla napięcia do 30kV, oferta jest zastrzeżona o typy przewodów dla temperatury od - 60°C

- ze sworzniem śrubowym i gwintem M6 aż M12, dla obciążenia prądowego aż 227A

- z przewodami płaskimi

- z przewodami światłowodowymi

- z przewodami koncentrycznymi

- z przewodami komputerowymi – NOWOŚĆ

- z konektorem faston - NOWOŚĆ

Maksymalny zasięg temperatury roboczej dla obu rozwiązań konstrukcyjnych: -60°C do +115°C, jest określony zastosowanym przewodem.
