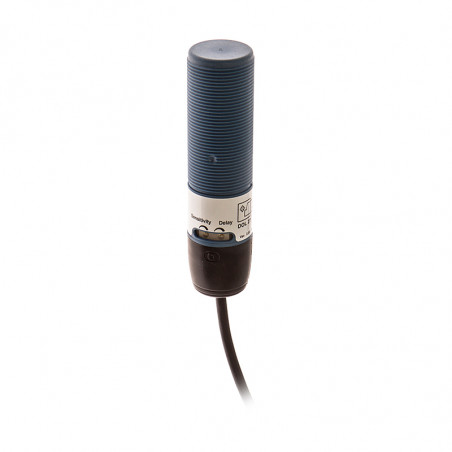

Overview of capacitive sensors

Czujniki pojemnościowe DOL można idealnie dopasować do indywidualnych potrzeb, wybierając właściwy produkt z szerokiej gamy modeli. Oferujemy czujniki w wykonaniu płaskim i cylindrycznym, zasilaniu od 24V do 230V, z wyjściem przekaźnikowym oraz tranzystorowym.
Czujniki pojemnościowe stosuje się do wykrywania obecności lub poziomu różnych materiałów sypkich, takich jak proszki, ziarna, pył, cementu, trocin, drewna itp. Wiele modeli jest dostępne z opcją regulacji czułości i dodatkowymi certyfikatami, np. Atex. Podzespoły wykonywane są z wysokiej jakości materiałów, a całe czujniki projektowane są w sposób pyłoszczelny i wodoodporny.

Czujniki pojemnościowe serii DOL-20R

Czujniki w wykonaniu płaskim. Wyjście w postaci styku bezpotencjałowego. Dostępne są modele ze stałą czułością lub z regulowaną za pomocą potencjometru. Jest to szczególnie ciekawe rozwiązanie, które pozwala na montaż czujnika na zewnątrz plastikowej obudowy czy zbiornika i nastawienie czułości tak aby reagować na obecność materiału wewnątrz.


Symbol Opóźnienie Wyjście Napięcie Model
103266 wyłączania 0-600 sec. Przekaźnik 90-250V AC DOL 20R
103265 załączania 0-600 sec. Przekaźnik 90-250V AC DOL 20RR
103271 wyłączania 0-600 sec. SCR 20-280V AC/DC DOL 20SCR

Czujniki pojemnościowe serii DOL-25 o średnicy 18mm i 30mm

Standardowe czujniki pojemnościowe spełniające podstawowe wymagania fizyczne, elektryczne oraz funkcjonalne. Ta seria dostępna jest w kilku wariacjach z trymerami. Zazwyczaj jeden trymer odpowiada za regulacje czułości czujnika, drugi za opóźnienie wyłączania. Proszę sprawdzić ze specyfikacją danego modelu!

Symbol Opóźnienie Wyjście Wymiar Napięcie Model
102139 - SCR NC P-M18 90-250V AC DOL 25 0T
102134 - SCR NO P-M18 20-250V AC DOL 25 1T
102230 - SCR NO P-M30 20-250V AC DOL 25 1T
102042 - SCR NC P-Ø18 90-250V AC DOL 25 1T
102234 - SCR NC P-M30 90-250V AC DOL 25 1T
102041 wyłączenia 0-10m SCR NC P-Ø18 90-250V AC DOL 25 2T
102233 wyłączenia 0-10m SCR NC P-M30 90-250V AC DOL 25 2T

Czujniki pojemnościowe serii DOL-26 o średnicy 18mm i 30mm

Nowa seria czujników pojemnościowych DOL26, odporna na zakłócenia EMI, spięcia i przeciążenia. Dzięki temu ogranicza się uszkodzenia powstałe w wyniku błędnego podłączenia czujnika.

Symbol Opóźnienie Wyjście Napięcie Model
105111 Wyłączenia stałe 60 sec. SCR 20-280 VAC/DC DOL 26 0T
105101 Wyłączenia 0-60 sec. SCR 20-280 VAC/DC DOL 26 2T
105102 Wyłączenia 0-60 sec. PNP 10-36 VDC DOL 26 2T
105103 Wyłączenia 0-60 sec. NPN 10-36 VDC DOL 26 2T
105104 Wyłączenia 0-600 sec. SCR 20-280 VAC/DC DOL 26 2T
105105 Załączenia 0-600 sec. SCR 20-280 VAC/DC DOL 26 2T
105106 Wyłączenia 0-600 sec. SCR 20-280 VAC/DC DOL 26 2T
105107 Wyłączenia 0-60 sec. SCR 20-280 VAC/DC DOL 26 2T
105108 Wyłączenia 0-600 sec. SCR 20-280 VAC/DC DOL 26 2T
105109 Załączenia 0-600 sec. SCR 20-280 VAC/DC DOL 26 2T
105110 Wyłączenia 0-600 sec. SCR 20-280 VAC/DC DOL 26 2T
105112 Wyłączenia 0-600 sec. PNP 10-36 VDC DOL 26 2T
105113 Wyłączenia 0-600 sec. NPN 10-36 VDC DOL 26 2T
105114 Wyłączenia 5-60 sec. SCR 20–280 VAC/DC DOL 26 2T
105115 Wyłączenia 5-60 sec. SCR 20–280 VAC/DC DOL 26 2T

Czujniki pojemnościowe serii DOL-40R o średnicy 30mm

Seria czujników pojemnościowych DOL 40R jest przeznaczony do wykrywania paszy, jak również materiałów sypkich i stałych.

Symbol Opóźnienie Wyjście Wykonanie Napięcie Model
100672 - Przekaźnik Gładki 10-30V AC/DC DOL 41R
100671 - Przekaźnik Gładki 90-250V AC DOL 41R
100772 - Przekaźnik Gwintowany 10-30V AC/DC DOL 41R
100771 - Przekaźnik Gwintowany 90-250V AC DOL 41R
100662 Wyłączania 0-4g. Przekaźnik Gładki 10-30V AC/DC DOL 43R
100661 Wyłączania 0-4g. Przekaźnik Gładki 90-250V AC DOL 43R
100762 Wyłączania 0-4g. Przekaźnik Gwintowany 10-30V AC/DC DOL 43R
100761 Wyłączania 0-4g. Przekaźnik Gwintowany 90-250V AC DOL 43R
100652 Wył./ Zał. 0-4g. Przekaźnik Gładki 10-30V AC/DC DOL 45R
100651 Wył./ Zał. 0-4g. Przekaźnik Gładki 90-250V AC DOL 45R
100752 Wył./ Zał. 0-4g. Przekaźnik Gwintowany 10-30V AC/DC DOL 45R
100751 Wył./ Zał. 0-4g. Przekaźnik Gwintowany 90-250V AC DOL 45R

Czujniki pojemnościowe serii DOL-45R-T

Zaprojektowane do wykrywania materiałów sypkich bezpośrednio wewnątrz rur systemów transportowych.

Symbol Opóźnienie Wyjście Wykonanie Napięcie Model
100682 Wył./ Zał. 0-4g. Przekaźnik Gładki 10-30V AC/DC DOL 45R-T
100681 Wył./ Zał. 0-4g. Przekaźnik Gładki 90-250V AC DOL 45R-T

Czujniki pojemnościowe serii DOL-44

Symbol Opóźnienie Wyjście Wykonanie Napięcie Model
DOL 44R Wyłączania 0-600 sec. Przekaźnik Gładki 10-30V AC/DC 100609
DOL 44R Wyłączania 0-600 sec. Przekaźnik Gładki 90-265V AC 100610
DOL 44RG Wyłączania 0-600 sec. Przekaźnik Gwintowany 10-30V AC/DC 100607
DOL 44RG Wyłączania 0-600 sec. Przekaźnik Gwintowany 90-265V AC 100608
DOL 44R-33 Wyłączania 0-60 sec. Przekaźnik Gładki/stożkowy 10-30V AC 100309
DOL 44R-33 Wyłączania 0-3600 sec. Przekaźnik Gładki/stożkowy 90-265V AC 100302
DOL 44R-33 Wyłączania 0-60 sec. Przekaźnik Gładki/stożkowy 90-265V AC 100300
DOL 44R-33 Załączania 0-600 sec Przekaźnik Gładki/stożkowy 90-265V AC 100301
DOL 44R-33 Załączania 0-600 sec Przekaźnik Gładki/stożkowy 10-30V AC 100310
