Manufacturer: FEUERHERDT

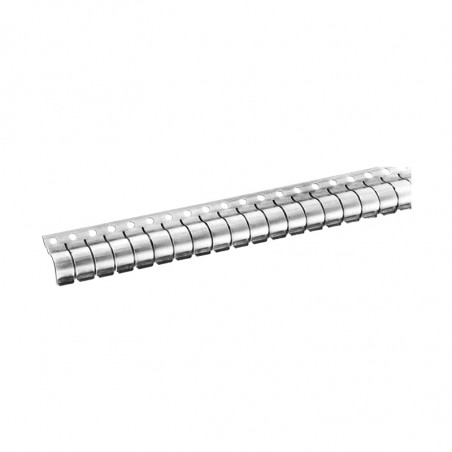

Spring gaskets

RFI/EMI-Shielding

Electrical Properties
Excellent shielding values 110 dB at 100 MHz.
Application
Shielding of doors and other movable parts in shielded rooms and enclosures.
Mounting
By way of rivets, screws or soldering.




Uczelki sprężynujące V1, V2, V3
Form (Form (Kształt)) a
[mm]		 b
[mm]		 c
[mm]		 B
[mm]		 D
[mm]		 l
[mm]		 Part no.
V1  8.5 1 6.7 9.5 4.00 504 8801*
8.5 1 6.7 9.5 4.00 Inne na zapytanie 8802*
V2 8.5 1 6.7 9.5 4.00 504 8803*
V3 11.7 1 7.9 12.7 4.75 508 8804*
11.7 1 7.9 12.7 4.75 Inne na zapytanie 8805*

* only available in CuBe


Uszczelka Clip-On

Uczelki sprężynujące CL1, CL1-1, CL1-2
Form (Kształt) a
[mm]		 b
[mm]		 B
[mm]		 L
[mm]		 Part no.
CL1 5.6 0.8 0.8 409 8901
CL1-1 5.6 0.8 1.0 409 sty-01
CL1-2 5.6 0.8 1.5 409 lut-01
Also available with D + T-Lances



Uczelki sprężynujące CL2, CL2-1, CL2-2
Form (Kształt) a
[mm]		 b
[mm]		 B
[mm]		 L
[mm]		 Part no.
CL 2 3.6 1.2 0.8 407 8902
CL 2-1 3.6 1.2 1.0 407 sty-02
CL 2-2 3.6 1.2 1.5 407 lut-02



Uczelki sprężynujące CL3, CL3-1, CL3-2, CL3-3
Form (Kształt) a
[mm]		 b
[mm]		 B
[mm]		 L
[mm]		 Part no.
CL 3 3.6 1.2 0.8 407 8903
CL 3-1 3.6 1.2 1.0 407 sty-03
CL 3-2 3.6 1.2 1.5 407 lut-03
CL 3-3 3.6 1.2 1.5 407 mar-03



Uczelki sprężynujące CL4
Form (Kształt) a
[mm]		 b
[mm]		 l
[mm]		 Part no.
CL 4 3.6 1.2 407 8904



Uczelki sprężynujące CL5, CL5-1, CL5-2
Form (Kształt) a
[mm]		 b
[mm]		 B
[mm]		 L
[mm]		 Part no.
CL 5 3.6 1.2 0.8 407 8905
CL 5-1 3.6 1.2 1.0 407 sty-05
CL 5-2 3.6 1.2 1.5 407 lut-05



Uczelki sprężynujące CL6, CL6-1, CL6-2
Form (Kształt) a
[mm]		 b
[mm]		 B
[mm]		 L
[mm]		 Part no.
CL 6 3.6 1.2 0.8 407 8906
CL 6-1 3.6 1.2 1.0 407 sty-06
CL 6-2 3.6 1.2 1.5 407 lut-06



Uczelki sprężynujące CL7, CL7-1, CL7-2
Form (Kształt) a
[mm]		 b
[mm]		 L
[mm]		 Part no.
CL 7 5.32 1.04 406 8907
CL 7-1 5.32 1.04 406 sty-07
CL 7-2 5.32 1.04 406 lut-07



Uczelki sprężynujące CL8, CL8-1, CL8-2
Form (Kształt) a
[mm]		 b
[mm]		 L
[mm]		 Part no.
CL 8 3.2 1.55 405 8908*
CL 8-1 8.0 1.55 405 8908-1*
CL 8-2 3.2 1.55 405 lut-08

* only available in CuBe



Uczelki sprężynujące CL9, CL9-1, CL9-2, CL9-3
Form (Kształt) a
[mm]		 b
[mm]		 B
[mm]		 L
[mm]		 S
[mm]		 Part no.
CL 9 5.7 0.6 0.8 409 0.05 8909*
CL 9-1 5.7 0.6 1.0 409 0.05 8909-1*
CL 9-2 5.7 0.6 1.5 409 0.05 lut-09
CL 9-3 5.7 0.6 2.0 409 0.05 8909-3*



Uczelki sprężynujące CL10
Form (Kształt) a
[mm]		 b
[mm]		 L
[mm]		 Part no.
CL10  8.7  0.8  455 8910



Uczelki sprężynujące CL11
Form (Kształt) a
[mm]		 b
[mm]		 L
[mm]		 Part no.
CL11  8.5  1.0  494 8911*
* only available in CuBe



Uczelki sprężynujące CL12
With T-Lance attachment as shown
Form (Kształt) a
[mm]		 b
[mm]		 L
[mm]		 Part no.
CL12  8.5  1.0  494 8912*

* only available in CuBe



Uczelki sprężynujące CL13, CL14, CL15, CL16, CL17, CL18
Form (Kształt) a
[mm]		 b
[mm]		 A
[mm]		 B
[mm]		 D H L
[mm]		 Part no.
CL 13  3.56  1.22  15.2  1.0  7.4  5.3  406 8630
CL 14  3.56  1.22  15.2  1.5  6.9  5.3  406 8631
CL 15  3.56  1.22  15.2  2.0  6.4  5.3  406 8632
CL 16  3.6  1.2  8.3  1.0  6.3  2.5  407 8633
CL 17  3.6  1.2  8.3  1.5  5.8  2.5  407 8634
CL 18  3.6  1.2  8.3  2.0  5.4  2.5  407 8635
Also available with T-Lances



Uczelki sprężynujące CL19, CL20, CL21
Form (Kształt) a
[mm]		 b
[mm]		 A
[mm]		 B
[mm]		 D H L
[mm]		 Part no.
CL 19  3.6  1.2  11.4  1.0  6.9  2.5  407 8636
CL 20  3.6  1.2  11.4  1.5  6.4  2.5  407 8637
CL 21  3.6  1.2  11.4  2.0  5.8  2.5  407 8638
Also available with T-Lances






Uczelki sprężynujące CL22, CL23, CL24, CL25, CL26, CL27, C28
Form (Kształt) a
[mm]		 b
[mm]		 A
[mm]		 B
[mm]		 D H L
[mm]		 Part no.
CL 22  5.85  0.5  11.7  1.0  6.1  3.0  457 8639*
CL 23  5.85  0.5  11.7  1.5  5.6  3.0  457 8640*
CL 24  5.85  0.5  11.7  2.0  5.1  3.0  457 8641*
CL 25  9.0  0.5  19.3  1.0  7.4  6.4  456 8642*
CL 26  9.0  0.5  19.3  1.5  6.9  6.4  456 8643*
CL 27  9.0  0.5  19.3  2.0  6.4  6.4  456 8644*
CL 28  9.0  0.5  19.3  3.0  5.3  6.4  456 8645*
Also available with T-Lances
* only available in CuBe



Uczelki sprężynujące CL32, CL33, CL34, CL35, CL36, CL37
Form (Kształt) a
[mm]		 b
[mm]		 A
[mm]		 B
[mm]		 D H L
[mm]		 Part no.
CL 32*  3.2  1.55  12.25  1.0  8.25  7.2  407 8649
CL 33*  3.2  1.55  12.25  1.5  7.55  7.2  407 8650
CL 34*  3.2  1.55  12.25  2.0  7.55  7.2  407 8651
CL 35*  3.2  1.55  12.25  3.0  6.3  7.2  407 8652
CL 36  2.8  0.4  4.6  1.0  3.8  2.3  307 8653
CL 37  2.8  0.4  4.6  1.5  3.4  2.3  307 8654
Also available with T-Lances




Uczelki sprężynujące CL38, CL39, CL40, CL41, CL42, CL43, CL44, CL45, CL46
Form (Kształt) a
[mm]		 b
[mm]		 A
[mm]		 B
[mm]		 D H L
[mm]		 Part no.
CL 38  1.58  0.81  9.4  1.0  6.9  5.1  408 8655*
CL 39  1.58  0.81  9.4  1.5  6.4  5.1  408 8656*
CL 40  1.58  0.81  9.4  2.0  5.6  5.1  408 8657*
CL 41  1.5  0.5  9.4  3.0  4.6  5.1  408 8658*
CL 42  1.27  0.64  9.1  1.0  6.9  4.1  408 8659*
CL 43  1.27  0.64  9.1  1.5  6.9  4.1  408 8660*
CL 44  1.27  0.64  9.1  2.0  5.6  4.1  408 8661*
CL 45  1.09  0.51  6.1  1.0  5.3  2.8  406 8662*
CL 46  1.09  0.51  6.1  1.5  4.8  2.8  406 8663*
* only available in CuBe



Uczelki sprężynujące CL47, CL48, CL49
Form (Kształt) a
[mm]		 b
[mm]		 A
[mm]		 B
[mm]		 D H L
[mm]		 Part no.
CL 47  3.8  0.4  4.8  0.8  3.0  1.3  306 8664
CL 48  3.8  0.4  4.8  1.0  2.8  1.3  306 8665
CL 49  3.8  0.4  4.8  1.5  2.3  1.3  306 8666
Also available with T-Lances


Curved Fingers

Uczelki sprężynujące V10, V11, V12, V13, V14

Form (Kształt) a
[mm]		 b
[mm]		 c
[mm]		 f
[mm]		 L
[mm]		 Part no.
V10  4.32  0.46  3.85  5.5  406 9001*
               7620 9002
V11  5.79  0.56  3.85  7.5  406 9003*
               7620 9004
V12  8.71  0.81  10.00  12.60  609 9005
               7620 9006
V13  8.51  1.02  10.00  12.00  608 9007*
               7620 9008
V14  11.68  1.02  17.00  17.80  304 9009*
* only available in CuBe

Uczelki sprężynujące V15-1, V15, V16, V17, V18

Form (Kształt) a
[mm]		 b
[mm]		 c
[mm]		 f
[mm]		 L
[mm]		 Part no.
V 15-1  4.32  0.46  3.7  5.5  406 9019*
V15  5.79  0.56  3.9  7.6  406 9020*
V16  8.71  0.81  9.9  12.9  609 9021*
V17  8.51  1.02  11.8  12.7  304 9022*
V18  11.68  1.02  18.0  19.9  304 9023*
* only available in CuBe
