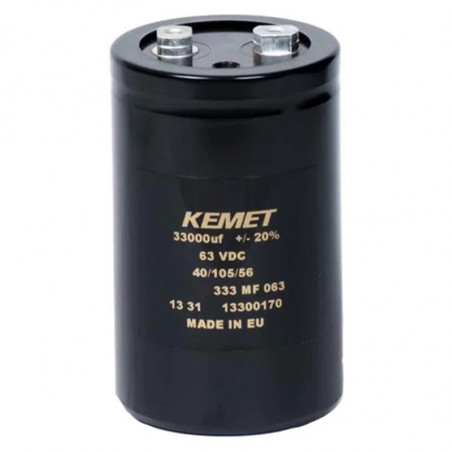

Screw lead - ALS30/31 and ALS 40/41 series
  • Screw lead - ALS30/31 and ALS 40/41 series

Photos are for informational purposes only. View product specification

please use latin characters

Manufacturer: KEMET

Screw lead - ALS30/31 and ALS 40/41 series

Technical data:

-40°C - 105°C (ALS 40/41)

Capacity range: 68µF - 1.500.000µF (ALS 30/31)
100µF - 1.500.000µF (ALS 40/41)
Tolerance: ±20%
Voltage range: 10 V do 600 VDC (ALS 30/31)
  10 V - 500 VDC (ALS 40/41)
Temperature range: -40°C - 85°C (ALS 30/31)

Casing dimensions: 36 x 52 mm - 91 x 220 mm

Scheme

SERIA ALS30/31 I ALS 40/41 – WYPROWADZENIA ŚRUBOWE KONDENSATORY ELEKTROLITYCZNE schemat

Casing code D
±1		 L
±2		 S
±0,5		 T
±0,8		 M
screw thread		 H
±1		 Clamping rings Weight
[g]
DA 36 52 12,7 6,4 M8 12 V3/H2/UTE2736 75
DB 36 62 12,7 6,4 M8 12 V3/H2/UTE2736 90
DE 36 82 12,7 6,4 M8 12 V3/H2/UTE2736 115
DF 36 105 12,7 6,4 M8 12 V3/H2/UTE2736 140
KE 51 82 22,2 5 M12 16 V4/UTE2737 220
KF 51 105 22,2 5 M12 16 V4/UTE2737 300
MF 66 105 28,5 5 M12 16 V10/UTE2738 505
ND 77 75 31,7 5 M12 16 VII 495
NF 77 105 31,7 5 M12 16 VII 690
NP 77 146 31,7 5 M12 16 VII 960
NT 77 220 31,7 5 M12 16 VII 1450
RC 91 67 31,7 5 M12 16 V90 615
RD 91 75 31,7 5 M12 16 V90 690
RH 91 98 31,7 5 M12 16 V90 900
RP 91 146 31,7 5 M12 16 V90 1345
RT 91 220 31,7 5 M12 16 V90 2000

Capacitors life length in temperature range at nominal current and voltage

Diameter
[mm]		 Life length (h)
ALS30/31		 Life length (h)
ALS40/41
36 11000 6000
51 18000 7000
66 19000 8000
77,91 20000 9000

Marking

SERIA ALS30/31 I ALS 40/41 – WYPROWADZENIA ŚRUBOWE KONDENSATORY ELEKTROLITYCZNE sposób oznaczania

ALS 30/31 series -40°C - 85°C

Voltage
[VDC]		 Capacity
[µF]		 Dimensions
[mm]		 ESRmΩ @ 20°C
100[Hz]		 Impendance
mΩ @ 20°C
10[kHz]		 Repeteable current
[A] @ 85°C		 Typ
(screw thread A or C)
100[Hz] 10[kHz]
10 33000 36x52 20 18 8,4 8,87 ALS3-333DA010
10 47000 36x62 15 14 10,2 10,7 ALS3-473DB010
10 68000 36x82 10 9 13,6 14,3 ALS3-683DE010
10 100000 36x105 8 8 17,1 17,9 ALS3-104DF010
10 150000 51x82 8 7 16 18 ALS3-154KE010
10 220000 51x105 7 6 20,6 22 ALS3-224KF010
10 330000 77x75 10 10 18,4 18,5 ALS3-334ND010
10 330000 66x105 6 5 24,4 26 ALS3-334MF010
10 330000 91x67 8 8 22,6 23,1 ALS3-33RC010
10 470000 91x75 11 11 19,4 19,5 ALS3-474RD010
10 470000 77x105 5 5 30,8 32,8 ALS3-474NF010
10 680000 91x98 7 6 27,9 28 ALS3-684RH010
10 680000 77x146 5 4 32,3 32,7 ALS3-684NP010
10 1000000 91x146 4 4 45,3 45,6 ALS3-105RP010
10 1000000 77x220 4 4 44,7 45,3 ALS3-105NT010
10 1500000 91x220 4 4 53,8 54,3 ALS3-155RT010
16 22000 36x52 22 18 8,3 8,8 ALS3-223DA016
16 33000 36x62 17 14 10,1 10,6 ALS3-333DB016
16 47000 36x82 11 10 13,4 14,1 ALS3-473DE016
16 68000 36x105 9 8 16,9 17,7 ALS3-683DF016
16 100000 51x82 10 9 16 16,9 ALS3-104KE016
16 150000 51x105 8 7 20 20,9 ALS3-154KF016
16 220000 77x75 10 10 18,5 18,6 ALS3-224ND016
16 220000 66x105 6 5 29,3 29,7 ALS3-224MF016
16 330000 91x67 8 8 22,6 23,1 ALS3-334RC016
16 330000 91x75 11 11 19,1 19,2 ALS3-334RD016
16 330000 77x105 5 5 28,6 30,8 ALS3-334NF016
16 470000 91x98 7 7 27,6 27,8 ALS3-477RH016
16 470000 77x146 5 5 38,9 39,6 ALS3-477NP016
16 680000 91x146 4 4 45,3 45,5 ALS3-684RP016
16 680000 77x220 4 4 46,7 47,6 ALS3-684NT016
16 1000000 91x220 4 3 56,4 57,3 ALS3-105RT016
25 15000 36x52 24 20 8,2 8,7 ALS3-153DA025
25 22000 36x62 17 15 9,9 10,4 ALS3-223DB025
25 33000 36x82 11 10 13,2 13,9 ALS3-333DE025
25 47000 36x105 9 7 16,6 17,4 ALS3-473DF025
25 68000 51x82 11 10 15,6 16,9 ALS3-683KE025
25 100000 51x105 9 8 19,6 20,6 ALS3-104KF025
25 150000 77x75 11 11 17,9 18,1 ALS3-154ND025
25 150000 66x105 6 6 28,4 28,9 ALS3-154MF025
25 220000 91x67 9 8 21,9 22,6 ALS3-224RC025
25 220000 91x75 12 12 18,7 18,8 ALS3-224RD025
25 220000 77x105 6 6 28,1 30,8 ALS3-224NF025
25 330000 91x98 8 8 26,4 26,5 ALS3-334RH025
25 330000 77x146 5 5 37,3 39,6 ALS3-334NP025
25 470000 91x146 4 4 43,6 43,9 ALS3-474RP025
25 470000 77x220 4 4 45,8 47 ALS3-474NT025
25 680000 91x220 4 4 55,4 56,7 ALS3-684RT025
40 10000 36x52 23 20 7,9 8,4 ALS3-103DA040
40 15000 36x62 17 14 9,5 10 ALS3-153DB040
40 22000 36x82 11 10 12,7 13,3 ALS3-223DE040
40 33000 51x82 12 11 14,2 16,7 ALS3-333KE040
40 47000 51x82 12 11 14,2 16,7 ALS3-473KE040
40 68000 51x105 10 9 18 20,6 ALS3-683KF040
40 100000 77x75 13 12 16,4 16,5 ALS3-104ND040
40 100000 91x67 8 7 23 24,8 ALS3-104RC040
40 100000 66x105 7 6 26,3 26,6 ALS3-104MF040
40 100000 91x75 10 10 20,3 20,4 ALS3-104RD040
40 150000 77x105 8 8 26,8 30,2 ALS3-154NF040
40 150000 91x98 7 7 28,6 28,9 ALS3-154RH040
40 220000 77x146 6 5 35,4 39,6 ALS3-224NP040
40 220000 91x146 4 4 46,5 47 ALS3-224RP040
40 330000 77x220 4 4 45 46,5 ALS3-334NT040
40 470000 91x220 4 4 52,3 53,4 ALS3-474RT040
63 4700 36x52 36 28 6,7 7,4 ALS3--472DA063
63 6800 36x62 26 20 8,2 9 ALS3-682DB063
63 10000 36x82 17 14 10,8 11,9 ALS3-103DE063
63 15000 36x105 15 8 10,9 14,4 ALS3-153DF063
63 15000 51x82 12 11 13,9 14,4 ALS3-153KE063
63 22000 51x82 12 11 13,9 14,4 ALS3-223KE063
63 33000 51x105 10 9 17,4 18 ALS3-333KF063
63 47000 77x75 13 13 16,6 16,8 ALS3-473ND063
63 47000 66x105 8 7 26,7 26,5 ALS3-473MF063
63 47000 91x75 11 10 20,3 20,7 ALS3-473RD063
63 68000 91x67 10 9 20,9 22,4 ALS3-683RC063
63 68000 77x105 8 8 24,7 26,4 ALS3-683NF063
63 68000 91x98 8 7 28,9 29,6 ALS3-683RH063
63 100000 77x146 6 6 34,8 35,4 ALS3-104NP063
63 150000 91x146 5 5 40,2 40,7 ALS3-154RP063
63 150000 77x220 4 4 43,3 45,1 ALS3-154NT063
63 220000 91x220 4 4 52,4 54,3 ALS3-224RT063
100 2200 36x52 69 55 4,9 5,4 ALS3-222DA100
100 3300 36x62 49 39 6 6,6 ALS3-322DB100
100 4700 36x82 33 27 7,9 8,8 ALS3-472DE100
100 6800 36x105 23 19 10 11,1 ALS3-682DF100
100 10000 51x82 28 24 10,1 10,5 ALS3-103KE100
100 15000 51x105 20 18 12,6 13,1 ALS3-153KF100
100 22000 77x75 25 24 12 12,2 ALS3-223ND100
100 22000 66x105 13 12 18,4 19,1 ALS3-223MF100
100 22000 91x67 15 13 18,9 20,9 ALS3-223RC100
100 22000 91x75 21 20 14,7 15 ALS3-223RD100
100 33000 77x105 15 14 17,6 19 ALS3-333NF100
100 33000 91x98 13 12 20,8 21,2 ALS3-333RH100
100 47000 77x146 10 9 25,2 25,7 ALS3-473NP100
100 68000 91x146 9 8 29,4 29,8 ALS3-683RP100
100 68000 77x220 7 6 40,6 41,5 ALS3-683NT100
100 100000 91x220 6 5 30,8 33,3 ALS3-104RT100
200 470 36x52 286 227 2,6 4,3 ALS3--471DA200
200 680 36x62 199 158 3,9 5,4 ALS3-681DB200
200 1000 36x82 135 107 5,1 7,1 ALS3-102DE200
200 1500 36x105 90 72 5,6 9,1 ALS3-152DF200
200 2200 51x82 73 60 8,2 9,7 ALS3-222KE200
200 3300 51x105 48 40 9,2 13,1 ALS3-332KF200
200 4700 77x75 48 42 10,6 11,5 ALS3-472ND200
200 4700 66x105 33 27 13 19,1 ALS3-472MF200
200 6800 66x105 27 23 15,7 17,7 ALS3-682MF200
200 6800 91x67 38 29 13,7 18,5 ALS3-682RC200
200 6800 91x75 35 31 13,3 14,3 ALS3-682RD200
200 10000 77x105 28 25 14,9 15,9 ALS3-103NF200
200 10000 91x98 23 20 18,8 20,3 ALS3-103RH200
200 15000 77x146 18 16 21,4 22,7 ALS3-153NP200
200 22000 91x146 13 12 26,7 28 ALS3-223RP200
200 22000 77x220 11 9 36,1 38,7 ALS3-223NT200
200 33000 91x220 10 9 42,2 44,8 ALS3-333RT200
250 470 36x52 247 187 3 4,5 ALS3-471DA250
250 680 36x62 172 131 3,8 5,6 ALS3-681DB250
250 1000 36x82 117 89 5 7,4 ALS3-102DE250
250 1500 51x82 86 67 6,2 9,8 ALS3-152KE250
250 2200 51x82 69 55 7,7 9,1 ALS3-222KE250
250 3300 51x105 45 36 10,4 12,4 ALS3-332KF250
250 3300 77x75 52 43 10,4 11,9 ALS3-332ND250
250 4700 66x105 31 24 15 18,2 ALS3-472MF250
250 4700 91x75 38 32 13,2 14,9 ALS3-472RD250
250 6800 91x67 35 27 13,5 17,7 ALS3-682RC250
250 6800 77x105 29 25 15 16,5 ALS3-682NF250
250 10000 91x98 24 21 17,1 18,4 ALS3-103RH250
250 10000 77x146 19 16 21,6 24 ALS3-103NP250
250 15000 91x146 14 12 27 29,5 ALS3-153RP250
250 15000 77x220 12 10 32,4 36,5 ALS3-153NT250
250 22000 77x220 9 7 36,3 45,8 ALS3-223NT250
250 22000 91x220 12 10 42,3 47,4 ALS3-223RT250
350 330 36x52 325 226 2,4 5 ALS3-331DA350
350 470 36x82 223 154 3,4 7,2 ALS3-471DE350
350 680 36x105 154 107 4,4 9 ALS3-681DF350
350 1000 51x82 116 82 6,1 10,6 ALS3-102KE350
350 1500 51x105 77 55 8,2 13,5 ALS3-152KF350
350 2200 51x105 66 48 8,7 14,1 ALS3-222KF350
350 2200 77x75 66 50 9,1 15,6 ALS3-222ND350
350 2200 66x105 52 37 11,9 19,3 ALS3-222MF350
350 3300 66x105 39 29 12,8 20,3 ALS3-332MF350
350 3300 91x67 49 34 11,8 18 ALS3-332RC350
350 3300 91x75 47 36 11,7 19,8 ALS3-332RD350
350 4700 77x105 35 27 13,4 21,7 ALS3-472NF350
350 4700 91x98 31 24 16,3 26,6 ALS3-472RH350
350 6800 77x146 23 18 19,3 26 ALS3-682NP350
350 6800 91x146 20 15 24,9 34,4 ALS3-682RP350
350 10000 77x220 15 11 31,7 39,3 ALS3-103NT350
350 15000 91x220 15 12 38,2 46,4 ALS3-153RT350
400 220 36x52 570 387 2,1 4,4 ALS3-221DA400
400 330 36x62 382 260 2,7 5,5 ALS3-331DB400
400 470 36x82 267 182 3,5 7,1 ALS3-471DE400
400 680 36x105 185 126 4,4 8,8 ALS3-681DF400
400 1000 51x82 139 98 5,8 10,3 ALS3-102KE400
400 1500 51x105 92 65 7,8 13,1 ALS3-152KF400
400 1500 77x75 97 70 8,3 14,7 ALS3-152ND400
400 2200 51x105 78 56 8,4 13,5 ALS3-222KF400
400 2200 66x105 62 44 11,2 18,8 ALS3-222MF400
400 2200 91x75 69 50 10,7 18,9 ALS3-222RD400
400 3300 91x67 53 38 11,7 17,1 ALS3-332RC400
400 3300 77x105 49 36 13,4 21,3 ALS3-332NF400
400 3300 91x98 45 32 14,9 25,3 ALS3-332RH400
400 4700 77x105 38 26 14,6 20,9 ALS3-472NF400
400 4700 91x98 36 26 17,1 25,4 ALS3-472RH400
400 4700 77x146 33 24 18 26 ALS3-472NP400
400 6800 77x146 27 20 19,5 26,9 ALS3-682NP400
400 6800 91x146 24 17 23,2 32,9 ALS3-682RP400
400 6800 77x220 22 15 29 40,7 ALS3-682NT400
400 10000 91x220 17 12 35,7 49,4 ALS3-103RT400
415 220 36x52 555 368 2,1 4,4 ALS3-221DA415
415 330 36x62 372 247 2,7 5,6 ALS3-331DB415
415 470 36x82 261 173 3,5 7,2 ALS3-471DE415
415 680 36x105 180 120 4,5 9 ALS3-681DF415
415 1000 51x82 136 94 5,7 10,4 ALS3-102KE415
415 1500 51x105 90 62 7,6 13,1 ALS3-152KF415
415 1500 77x75 96 68 8,1 14,7 ALS3-152ND415
415 2200 66x105 61 42 11 18,9 ALS3-222MF415
415 2200 91x67 71 49 10,5 17,5 ALS3-222RC415
415 2200 91x75 68 49 11,1 18,9 ALS3-222RD415
415 3300 77x105 48 36 13,4 21,3 ALS3-332NF415
415 3300 91x98 45 32 14,6 25,3 ALS3-332RH415
415 4700 77x146 33 24 17,6 25,9 ALS3-472NP415
415 6800 91x146 23 17 22,7 32,8 ALS3-682RP415
415 6800 77x220 21 15 28,5 40,1 ALS3-682NT415
415 10000 91x220 17 12 35,2 48,7 ALS3-103RT415
450 150 36x52 735 485 1,8 4,1 ALS3-151DA450
450 220 36x62 502 332 2,4 5,1 ALS3-221DB450
450 330 36x82 335 221 3,1 6,7 ALS3-331DE450
450 470 36x105 235 155 4   ALS3-471DF450
450 680 51x82 175 117 4,9 9,9 ALS3-681KE450
450 1000 51x105 118 79 6,5 12,6 ALS3-102KF450
450 1500 77x75 95 65 8,7 14,9 ALS3-152ND450
450 1500 66x105 81 52 9,5 17,4 ALS3-152MF450
450 2200 91x67 74 46 9,6 15,4 ALS3-222RC450
450 2200 91x75 67 47 11,5 19 ALS3-222RD450
450 2200 66x105 67 47 11,1 19,3 ALS3-222MF450
450 2200 77x105 59 41 12,2 21,1 ALS3-222NF450
450 3300 91x75 53 33 12,6 17,9 ALS3-332RD450
450 3300 91x98 44 30 15,6 25,5 ALS3-332RH450
450 3300 77x105 40 30 13,8 21,2 ALS3-332NF450
450 3300 77x146 39 27 16,1 25,1 ALS3-332NP450
450 4700 77x146 36 26 17,1 25,2 ALS3-472NP450
450 4700 91x146 29 19 21 31,8 ALS3-472RP450
450 6800 77x220 21 14 27,4 38,8 ALS3-682NT450
450 10000 91x220 18 13 33,4 46,5 ALS3—103RT450
500 100 36x52 1231 847 1,6 2,9 ALS3-101DA500
500 150 36x62 823 566 2 3,7 ALS3-151DB500
500 220 36x82 560 386 2,7 4,8 ALS3-221DE500
500 330 36x82 450 350 3,2 5,7 ALS3-331DE500
500 330 36x105 374 258 3,5 6,2 ALS3-331DF500
500 470 51x82 276 194 4,4 7,5 ALS3-471KE500
500 680 51x105 190 133 5,7 9,6 ALS3-681KF500
500 1000 77x75 173 109 7,6 12,2 ALS3-102ND500
500 1000 66x105 137 96 8,1 13,8 ALS3-102MF500
500 1500 77x105 91 65 10,6 17 ALS3-152NF500
500 1500 91x67 110 87 9,5 14,3 ALS3-152RC500
500 1500 91x75 119 76 10,1 15,9 ALS3-152RD500
500 2200 91x98 80 50 13,7 21,1 ALS3-222RH500
500 2200 77x146 62 44 14,3 21,8 ALS3-222NP500
500 3300 77x146 54 39 15,3 22,6 ALS3-332NP500
500 3300 91x146 51 32 19 28,3 ALS3-332RP500
500 4700 77x220 37 24 24,3 33,3 ALS3-472NT500
500 6800 91x220 27 22 26,5 41,3 ALS3-682RT500

ALS 40/41 series -40°C - 105°C

Voltage
[VDC]		 Capacity
[µF]		 Dimensions
[mm]		 ESRmΩ @ 20°C
100[Hz]		 Impendance
mΩ @ 20°C
10[kHz]		 Repeteable current
[A] @ 85°C		 Type
(screw thread A or C)
100 [Hz] 10 [kHz]
10 33000 36x52 22 19 7,1 7,5 ALS4-333DA010
10 47000 36x62 16 14 8,6 9 ALS4-473DB010
10 68000 36x82 11 10 11,5 12 ALS4-683DE010
10 100000 36x105 8 7 14,5 15,1 ALS4-104DF010
10 150000 51x82 12 11 12,3 12,4 ALS4-154KE010
10 220000 51x105 8 8 16,8 17 ALS4-224KF010
10 330000 77x75 13 12 14,1 14,1 ALS4-334ND010
10 330000 66x105 6 6 24,4 24,7 ALS4-334MF010
10 330000 91x67 8 8 19,2 19,7 ALS4-334RC010
10 470000 91x75 11 11 16,4 16,5 ALS4-474RD010
10 470000 77x105 7 7 23,1 23,2 ALS4-474NF010
10 680000 91x98 7 7 23,5 23,6 ALS4-684RH010
10 680000 77x146 5 5 27,4 27,8 ALS4-684NP010
10 1000000 91x146 4 4 38,3 38,5 ALS4-105RP010
10 1000000 77x220 4 4 37,8 38,3 ALS4-105NT010
10 1500000 91x220 4 4 45,5 46 ALS4-155RT010
16 22000 36x52 24 20 7 7,4 ALS4-223DA016
16 33000 36x62 17 14 8,5 8,9 ALS4-333DB016
16 47000 36x82 11 10 11,3 11,9 ALS4-473DE016
16 68000 36x105 9 8 14,3 15 ALS4-683DF016
16 100000 51x82 12 11 12,3 12,5 ALS4-104KE016
16 150000 51x105 8 8 16,7 17 ALS4-154KF016
16 220000 77x75 12 12 14,2 14,3 ALS4-224ND016
16 220000 66x105 6 6 24,5 24,8 ALS4-224MF016
16 330000 91x67 8 8 19,2 19,7 ALS4-334RC016
16 330000 91x75 11 11 16,2 16,2 ALS4-334RD016
16 330000 77x105 7 7 22,7 22,9 ALS4-334NF016
16 470000 91x98 8 7 23,4 23,5 ALS4-477RH016
16 470000 77x146 5 5 32,3 32,6 ALS4-477NP016
16 680000 91x146 4 4 38,3 38,5 ALS4-684RP016
16 680000 77x220 4 4 39,6 40,4 ALS4-684NT016
16 1000000 91x220 4 3 47,8 48,6 ALS4-105RT016
25 15000 36x52 24 20 6,9 7,3 ALS4-153DA025
25 22000 36x62 17 15 8,4 8,8 ALS4-223DB025
25 33000 36x82 11 10 11,1 11,7 ALS4-333DE025
25 47000 36x105 9 8 14 14,7 ALS4-473DF025
25 68000 51x82 13 12 12 12,2 ALS4-683KE025
25 100000 51x105 9 8 16,4 16,7 ALS4-104KF025
25 150000 77x75 13 13 13,7 13,8 ALS4-154ND025
25 150000 66x105 6 6 23,8 24,1 ALS4-154MF025
25 150000 91x75 10 10 18,7 18,8 ALS4-224RD025
25 220000 77x105 8 7 22,3 22,4 ALS4-224NF025
25 330000 91x98 8 8 22,3 22,4 ALS4-334RH025
25 330000 77x146 5 5 31 31,1 ALS4-334NP025
25 470000 91x146 4 4 36,9 37,1 ALS4-474RP025
25 470000 77x220 4 4 38,9 39,8 ALS4--474NT025
25 680000 91x220 4 3 47 48,1 ALS4-684RT025
40 10000 36x52 23 19 6,6 6,9 ALS4-103DA040
40 10000 36x62 19 16 8,1 8,7 ALS4-103DB040
40 15000 36x82 13 10 10,8 11,6 ALS4-153DE040
40 22000 36x105 10 8 13,6 14,5 ALS4-223DF040
40 33000 51x82 13 12 11,7 12 ALS4-333KE040
40 47000 51x105 9 8 16,2 16,6 ALS4-473KF040
40 68000 77x75 13 13 13,9 14 ALS4-683ND040
40 100000 66x105 7 7 20,6 20,8 ALS4-104MF040
40 100000 91x67 10 9 17,7 18,5 ALS4-104RC040
40 100000 91x75 12 11 16 16,1 ALS4-104RD040
40 100000 77x105 7 7 22,4 22,7 ALS4-104NF040
40 150000 91x98 8 8 22,6 22,8 ALS4-154RH040
40 150000 77x146 5 5 31,3 31,6 ALS4-154NP040
40 220000 91x146 4 4 36,8 37,1 ALS4-224RP040
40 220000 77x220 4 4 37,7 39,2 ALS4-224NT040
40 330000 91x220 4 4 45,6 47 ALS4-334RT040
63 3300 36x52 38 30 5,5 6,2 ALS4-332DA063
63 4700 36x62 27 22 6,7 7,5 ALS4--472DB063
63 6800 36x82 19 15 8,9 10 ALS4-682DE063
63 10000 36x105 13 10 11,2 12,6 ALS4-103DF063
63 15000 51x82 16 15 10,7 11,2 ALS4-153KE063
63 22000 51x105 11 10 14,7 15,3 ALS4-223KF063
63 22000 77x75 14 12 14,6 15,1 ALS4-223ND063
63 33000 66x105 8 7 21,3 22,2 ALS4-333MF063
63 33000 91x67 10 8 18,1 20,1 ALS4-333RC063
63 33000 91x75 11 11 17,1 17,5 ALS4-333RD063
63 47000 77x105 9 8 20,7 21,1 ALS4-473NF063
63 47000 91x98 8 7 24,4 25,1 ALS4-473RH063
63 68000 77x146 6 6 29,1 29,8 ALS4-683NP063
63 100000 91x146 5 5 34,5 35,2 ALS4--104RP063
63 100000 77x220 4 4 36,7 38,8 ALS4-104NT063
63 150000 91x220 4 4 44,4 46,5 ALS4-154RT063
100 1500 36x52 79 62 3,9 4,5 ALS4-152DA100
100 2200 36x62 56 44 4,8 5,5 ALS4-222DB100
100 3300 36x82 37 29 6,4 7,4 ALS4-332DE100
100 4700 36x105 26 21 8,1 9,3 ALS4-472DF100
100 6800 51x82 32 28 8 8,4 ALS4-682KE100
100 10000 51x105 21 18 10,9 11,5 ALS4-103KF100
100 15000 77x75 28 26 9,7 9,9 ALS4-153ND100
100 15000 66x105 14 12 15,8 16,7 ALS4-153MF100
100 15000 91x75 20 18 12,9 13,4 ALS4-153RD100
100 22000 91x67 17 16 14,3 15,2 ALS4-223RC100
100 22000 77x105 15 13 15,5 16 ALS4-223NF100
100 22000 91x98 13 11 18,4 19 ALS4-223RH100
100 33000 77x146 10 10 21,6 22,2 ALS4-333NP100
100 47000 91x146 9 8 25,9 26,5 ALS4--473RP100
100 47000 77x220 7 6 35,4 36,6 ALS4-473NT100
100 100000 91x220 6 6 37,2 37,9 ALS4-104RT100
200 680 36x52 195 154 2,9 4 ALS4-681DA200
200 680 36x62 188 147 3,3 4,6 ALS4-681DB200
200 1000 36x82 128 100 4,3 6,1 ALS4-102DE200
200 1500 36x105 86 67 5,6 7,8 ALS4-152DF200
200 2200 51x82 71 58 6,8 8 ALS4-222KE200
200 3300 51x105 47 38 9,1 10,9 ALS4-332KF200
200 4700 77x75 48 42 8,7 9,4 ALS4-472ND200
200 6800 66x105 27 23 12,9 14,5 ALS4-682MF200
200 6800 91x67 37 28 11,8 15,9 ALS4-682RC200
200 6800 91x75 36 32 10,9 11,7 ALS4-682RD200
200 6800 77x105 29 25 13,4 14,8 ALS4-682NF200
200 10000 91x98 23 20 15,4 16,6 ALS4-103RH200
200 10000 77x146 19 16 19,3 21,5 ALS4-103NP200
200 15000 91x146 14 12 24,2 26,5 ALS4-153RP200
200 22000 77x220 11 10 29,5 31,6 ALS4-223NT200
200 33000 91x220 10 8 34,3 36,4 ALS4-333RT200
250 470 36x52 235 174 2,5 3,9 ALS4-471DA250
250 680 36x62 164 122 3,2 4,8 ALS4-681DB250
250 1000 36x82 111 83 4,2 6,3 ALS4-102DE250
250 1000 36x105 108 79 4,7 7,5 ALS4-152KE250
250 1500 51x82 83 64 6,2 8,2 ALS4-222KE250
250 2200 51x105 56 42 8,3 11,1 ALS4-332KF250
250 3300 77x75 52 42 8,5 9,7 ALS4-332ND250
250 4700 66x105 30 24 12,3 15 ALS4-472MF250
250 4700 91x67 42 30 10,9 16,3 ALS4-472RC250
250 4700 91x75 38 32 10,7 12,1 ALS4-472RD250
250 6800 77x105 30 25 12,1 13,4 ALS4-682NF250
250 6800 91x98 25 20 15,1 17,3 ALS4-682RH250
250 10000 77x146 19 16 17,5 19,5 ALS4-103NP250
250 15000 91x146 14 12 21,9 23,9 ALS4-153RP250
250 15000 77x220 12 10 29,2 33 ALS4-153NT250
250 22000 91x220 11 9 34,1 38,2 ALS4-223RT250
350 220 36x52 457 303 1,8 4,5 ALS4-221DA350
350 330 36x62 307 204 2,4 5,7 ALS4-331DB350
350 470 36x82 215 143 3 7,2 ALS4-471DE350
350 680 36x105 149 99 3,9 8,9 ALS4-681DF350
350 1000 51x82 113 78 5 10 ALS4-102KE350
350 1500 51x105 75 52 6,8 12,5 ALS4-152KF350
350 2200 77x75 66 49 8,3 13,7 ALS4-222ND350
350 2200 66x105 51 35 9,8 17,9 ALS4-222MF350
350 2200 91x67 74 52 9,1 16,4 ALS4-222RC350
350 2200 91x75 56 40 9,4 17,8 ALS4-222RD350
350 3300 77x105 41 30 11,1 19,7 ALS4-332NF350
350 4700 91x98 31 23 14,6 23,2 ALS4-472RH350
350 4700 77x146 27 20 15,7 23,6 ALS4-472NP350
350 6800 91x146 19 14 20,3 29,7 ALS4-682RP350
350 6800 77x220 23 17 25,4 35,7 ALS4-682NT350
350 10000 91x220 21 16 31 42,7 ALS4-103RT350
400 220 36x52 542 349 2 4,9 ALS4-221DA400
400 220 36x62 537 344 2,1 5,4 ALS4-221DB400
400 470 36x82 254 164 3,2 7,8 ALS4-471DE400
400 470 36x105 251 161 3,5 8,5 ALS4-471DF400
400 680 51x82 183 121 4,2 9,8 ALS4-681KE400
400 1000 51x105 124 81 5,6 12,3 ALS4-102KF400
400 1500 77x75 93 64 7,6 13,9 ALS4-152ND400
400 2200 66x105 60 41 9,7 18,1 ALS4-222MF400
400 2200 91x67 63 44 9,4 15,9 ALS4-222RC400
400 2200 91x75 67 47 10 17,5 ALS4-222RD400
400 2200 77x105 62 42 10,6 19,8 ALS4-222NF400
400 3300 91x98 44 31 13,6 23,4 ALS4-332RH400
400 4700 77x146 33 23 15,4 22,6 ALS4-472NP400
400 6800 91x146 23 17 20 28,3 ALS4-682RP400
400 6800 77x220 21 15 23,5 33,3 ALS4-682NT400
400 10000 91x220 18 14 29 40,3 ALS4-103RT400
415 220 36x52 530 331 2 5 ALS4-221DA415
415 220 36x62 524 325 2,1 5,4 ALS4-221DB415
415 330 36x82 349 217 2,8 7,1 ALS4-331DE415
415 470 36x105 245 152 3,5 8,7 ALS4-471DF415
415 680 51x82 180 115 4,4 9,9 ALS4-681KE415
415 1000 51x105 122 77 5,8 12,3 ALS4-102KF415
415 1500 77x75 95 65 7,6 13,8 ALS4-152ND415
415 2200 66x105 60 39 9,7 18,1 ALS4-222MF415
415 2200 91x67 61 43 9,4 15,8 ALS4-222RC415
415 2200 91x75 67 47 10 17,3 ALS4-222RD415
415 2200 77x105 61 41 10,7 19,7 ALS4-222NF415
415 3300 91x98 44 30 13,6 23,3 ALS4-332RH415
415 3300 77x146 40 27 14,2 23,6 ALS4-332NP415
415 4700 91x146 29 19 18,5 29,8 ALS4-472RP415
415 6800 77x220 21 14 23 32,5 ALS4-682NT415
415 10000 91x220 18 14 28,3 39,3 ALS4-103RT415
450 150 36x52 721 360 1,8 4,5 ALS4-151DA450
450 150 36x62 715 356 1,9 4,8 ALS4-151DB450
450 220 36x82 487 242 2,5 6,2 ALS4-221DE450
450 330 51x82 325 162 3,2 7,9 ALS4-331DF450
450 470 51x82 239 123 4,1 9 ALS4-471KE450
450 680 51x105 164 84 5,3 11,3 ALS4-681KF450
450 1000 77x75 125 69 7 13,2 ALS4-102ND450
450 1500 66x105 79 42 8,9 17,1 ALS4-152MF450
450 1500 91x67 78 57 8,7 15,3 ALS4-152RC450
450 1500 91x75 87 49 9,3 16,7 ALS4-152RD450
450 1500 77x105 80 43 9,8 18,7 ALS4-152NF450
450 2200 91x98 58 32 12,5 22,5 ALS4-222RH450
450 2200 77x146 54 29 13,1 22,9 ALS4-222NP450
450 3300 77x146 38 27 14,6 22 ALS4-332NP450
450 3300 91x146 37 20 17,4 28,9 ALS4-332RP450
450 4700 77x220 27 15 21,9 32 ALS4-472NT450
450 6800 91x220 19 15 23,5 39,2 ALS4-682RT450
500 100 36x52 1499 1135 0,9 1,4 ALS4-101DA500
500 150 36x62 1002 758 1,1 1,8 ALS4-151DB500
500 220 36x82 683 500 1,5 2,4 ALS4-221DE500
500 330 36x105 456 347 1,9 3,1 ALS4-331DF500
500 470 51x82 332 240 2,9 4 ALS4-471KE500
500 680 51x105 228 170 3,8 5,1 ALS4-681KF500
500 680 77x75 234 173 4,2 5,8 ALS4-681ND500
500 680 91x67 242 201 4,9 6,3 ALS4-681RC500
500 1000 66x105 155 117 5,5 7,4 ALS4-102MF500
500 1000 91x75 161 119 5,6 7,8 ALS4-152NF500
500 1500 77x105 110 81 6,9 9,5 ALS4-152RD500
500 1500 91x98 107 79 7,8 10,6 ALS4-152RH500
500 2200 77x146 74 57 9,7 12,7 ALS4-222NP500
500 3300 91x146 51 40 13 12,7 ALS4-332RP500
500 3300 77x220 49 39 15,4 19,4 ALS4-332NT500
Less
Read more

Send an inquiry

Are you interested in this product? Do you need additional information or individual pricing?

Contact us
ASK FOR THE PRODUCT close
Thank you for sending your message. We will respond as soon as possible.
ASK FOR THE PRODUCT close
Browse
send an inquiry

Add to Wishlist

You must be logged in

Technical data:

-40°C - 105°C (ALS 40/41)

Capacity range: 68µF - 1.500.000µF (ALS 30/31)
100µF - 1.500.000µF (ALS 40/41)
Tolerance: ±20%
Voltage range: 10 V do 600 VDC (ALS 30/31)
  10 V - 500 VDC (ALS 40/41)
Temperature range: -40°C - 85°C (ALS 30/31)

Casing dimensions: 36 x 52 mm - 91 x 220 mm

Scheme

SERIA ALS30/31 I ALS 40/41 – WYPROWADZENIA ŚRUBOWE KONDENSATORY ELEKTROLITYCZNE schemat

Casing code D
±1		 L
±2		 S
±0,5		 T
±0,8		 M
screw thread		 H
±1		 Clamping rings Weight
[g]
DA 36 52 12,7 6,4 M8 12 V3/H2/UTE2736 75
DB 36 62 12,7 6,4 M8 12 V3/H2/UTE2736 90
DE 36 82 12,7 6,4 M8 12 V3/H2/UTE2736 115
DF 36 105 12,7 6,4 M8 12 V3/H2/UTE2736 140
KE 51 82 22,2 5 M12 16 V4/UTE2737 220
KF 51 105 22,2 5 M12 16 V4/UTE2737 300
MF 66 105 28,5 5 M12 16 V10/UTE2738 505
ND 77 75 31,7 5 M12 16 VII 495
NF 77 105 31,7 5 M12 16 VII 690
NP 77 146 31,7 5 M12 16 VII 960
NT 77 220 31,7 5 M12 16 VII 1450
RC 91 67 31,7 5 M12 16 V90 615
RD 91 75 31,7 5 M12 16 V90 690
RH 91 98 31,7 5 M12 16 V90 900
RP 91 146 31,7 5 M12 16 V90 1345
RT 91 220 31,7 5 M12 16 V90 2000

Capacitors life length in temperature range at nominal current and voltage

Diameter
[mm]		 Life length (h)
ALS30/31		 Life length (h)
ALS40/41
36 11000 6000
51 18000 7000
66 19000 8000
77,91 20000 9000

Marking

SERIA ALS30/31 I ALS 40/41 – WYPROWADZENIA ŚRUBOWE KONDENSATORY ELEKTROLITYCZNE sposób oznaczania

ALS 30/31 series -40°C - 85°C

Voltage
[VDC]		 Capacity
[µF]		 Dimensions
[mm]		 ESRmΩ @ 20°C
100[Hz]		 Impendance
mΩ @ 20°C
10[kHz]		 Repeteable current
[A] @ 85°C		 Typ
(screw thread A or C)
100[Hz] 10[kHz]
10 33000 36x52 20 18 8,4 8,87 ALS3-333DA010
10 47000 36x62 15 14 10,2 10,7 ALS3-473DB010
10 68000 36x82 10 9 13,6 14,3 ALS3-683DE010
10 100000 36x105 8 8 17,1 17,9 ALS3-104DF010
10 150000 51x82 8 7 16 18 ALS3-154KE010
10 220000 51x105 7 6 20,6 22 ALS3-224KF010
10 330000 77x75 10 10 18,4 18,5 ALS3-334ND010
10 330000 66x105 6 5 24,4 26 ALS3-334MF010
10 330000 91x67 8 8 22,6 23,1 ALS3-33RC010
10 470000 91x75 11 11 19,4 19,5 ALS3-474RD010
10 470000 77x105 5 5 30,8 32,8 ALS3-474NF010
10 680000 91x98 7 6 27,9 28 ALS3-684RH010
10 680000 77x146 5 4 32,3 32,7 ALS3-684NP010
10 1000000 91x146 4 4 45,3 45,6 ALS3-105RP010
10 1000000 77x220 4 4 44,7 45,3 ALS3-105NT010
10 1500000 91x220 4 4 53,8 54,3 ALS3-155RT010
16 22000 36x52 22 18 8,3 8,8 ALS3-223DA016
16 33000 36x62 17 14 10,1 10,6 ALS3-333DB016
16 47000 36x82 11 10 13,4 14,1 ALS3-473DE016
16 68000 36x105 9 8 16,9 17,7 ALS3-683DF016
16 100000 51x82 10 9 16 16,9 ALS3-104KE016
16 150000 51x105 8 7 20 20,9 ALS3-154KF016
16 220000 77x75 10 10 18,5 18,6 ALS3-224ND016
16 220000 66x105 6 5 29,3 29,7 ALS3-224MF016
16 330000 91x67 8 8 22,6 23,1 ALS3-334RC016
16 330000 91x75 11 11 19,1 19,2 ALS3-334RD016
16 330000 77x105 5 5 28,6 30,8 ALS3-334NF016
16 470000 91x98 7 7 27,6 27,8 ALS3-477RH016
16 470000 77x146 5 5 38,9 39,6 ALS3-477NP016
16 680000 91x146 4 4 45,3 45,5 ALS3-684RP016
16 680000 77x220 4 4 46,7 47,6 ALS3-684NT016
16 1000000 91x220 4 3 56,4 57,3 ALS3-105RT016
25 15000 36x52 24 20 8,2 8,7 ALS3-153DA025
25 22000 36x62 17 15 9,9 10,4 ALS3-223DB025
25 33000 36x82 11 10 13,2 13,9 ALS3-333DE025
25 47000 36x105 9 7 16,6 17,4 ALS3-473DF025
25 68000 51x82 11 10 15,6 16,9 ALS3-683KE025
25 100000 51x105 9 8 19,6 20,6 ALS3-104KF025
25 150000 77x75 11 11 17,9 18,1 ALS3-154ND025
25 150000 66x105 6 6 28,4 28,9 ALS3-154MF025
25 220000 91x67 9 8 21,9 22,6 ALS3-224RC025
25 220000 91x75 12 12 18,7 18,8 ALS3-224RD025
25 220000 77x105 6 6 28,1 30,8 ALS3-224NF025
25 330000 91x98 8 8 26,4 26,5 ALS3-334RH025
25 330000 77x146 5 5 37,3 39,6 ALS3-334NP025
25 470000 91x146 4 4 43,6 43,9 ALS3-474RP025
25 470000 77x220 4 4 45,8 47 ALS3-474NT025
25 680000 91x220 4 4 55,4 56,7 ALS3-684RT025
40 10000 36x52 23 20 7,9 8,4 ALS3-103DA040
40 15000 36x62 17 14 9,5 10 ALS3-153DB040
40 22000 36x82 11 10 12,7 13,3 ALS3-223DE040
40 33000 51x82 12 11 14,2 16,7 ALS3-333KE040
40 47000 51x82 12 11 14,2 16,7 ALS3-473KE040
40 68000 51x105 10 9 18 20,6 ALS3-683KF040
40 100000 77x75 13 12 16,4 16,5 ALS3-104ND040
40 100000 91x67 8 7 23 24,8 ALS3-104RC040
40 100000 66x105 7 6 26,3 26,6 ALS3-104MF040
40 100000 91x75 10 10 20,3 20,4 ALS3-104RD040
40 150000 77x105 8 8 26,8 30,2 ALS3-154NF040
40 150000 91x98 7 7 28,6 28,9 ALS3-154RH040
40 220000 77x146 6 5 35,4 39,6 ALS3-224NP040
40 220000 91x146 4 4 46,5 47 ALS3-224RP040
40 330000 77x220 4 4 45 46,5 ALS3-334NT040
40 470000 91x220 4 4 52,3 53,4 ALS3-474RT040
63 4700 36x52 36 28 6,7 7,4 ALS3--472DA063
63 6800 36x62 26 20 8,2 9 ALS3-682DB063
63 10000 36x82 17 14 10,8 11,9 ALS3-103DE063
63 15000 36x105 15 8 10,9 14,4 ALS3-153DF063
63 15000 51x82 12 11 13,9 14,4 ALS3-153KE063
63 22000 51x82 12 11 13,9 14,4 ALS3-223KE063
63 33000 51x105 10 9 17,4 18 ALS3-333KF063
63 47000 77x75 13 13 16,6 16,8 ALS3-473ND063
63 47000 66x105 8 7 26,7 26,5 ALS3-473MF063
63 47000 91x75 11 10 20,3 20,7 ALS3-473RD063
63 68000 91x67 10 9 20,9 22,4 ALS3-683RC063
63 68000 77x105 8 8 24,7 26,4 ALS3-683NF063
63 68000 91x98 8 7 28,9 29,6 ALS3-683RH063
63 100000 77x146 6 6 34,8 35,4 ALS3-104NP063
63 150000 91x146 5 5 40,2 40,7 ALS3-154RP063
63 150000 77x220 4 4 43,3 45,1 ALS3-154NT063
63 220000 91x220 4 4 52,4 54,3 ALS3-224RT063
100 2200 36x52 69 55 4,9 5,4 ALS3-222DA100
100 3300 36x62 49 39 6 6,6 ALS3-322DB100
100 4700 36x82 33 27 7,9 8,8 ALS3-472DE100
100 6800 36x105 23 19 10 11,1 ALS3-682DF100
100 10000 51x82 28 24 10,1 10,5 ALS3-103KE100
100 15000 51x105 20 18 12,6 13,1 ALS3-153KF100
100 22000 77x75 25 24 12 12,2 ALS3-223ND100
100 22000 66x105 13 12 18,4 19,1 ALS3-223MF100
100 22000 91x67 15 13 18,9 20,9 ALS3-223RC100
100 22000 91x75 21 20 14,7 15 ALS3-223RD100
100 33000 77x105 15 14 17,6 19 ALS3-333NF100
100 33000 91x98 13 12 20,8 21,2 ALS3-333RH100
100 47000 77x146 10 9 25,2 25,7 ALS3-473NP100
100 68000 91x146 9 8 29,4 29,8 ALS3-683RP100
100 68000 77x220 7 6 40,6 41,5 ALS3-683NT100
100 100000 91x220 6 5 30,8 33,3 ALS3-104RT100
200 470 36x52 286 227 2,6 4,3 ALS3--471DA200
200 680 36x62 199 158 3,9 5,4 ALS3-681DB200
200 1000 36x82 135 107 5,1 7,1 ALS3-102DE200
200 1500 36x105 90 72 5,6 9,1 ALS3-152DF200
200 2200 51x82 73 60 8,2 9,7 ALS3-222KE200
200 3300 51x105 48 40 9,2 13,1 ALS3-332KF200
200 4700 77x75 48 42 10,6 11,5 ALS3-472ND200
200 4700 66x105 33 27 13 19,1 ALS3-472MF200
200 6800 66x105 27 23 15,7 17,7 ALS3-682MF200
200 6800 91x67 38 29 13,7 18,5 ALS3-682RC200
200 6800 91x75 35 31 13,3 14,3 ALS3-682RD200
200 10000 77x105 28 25 14,9 15,9 ALS3-103NF200
200 10000 91x98 23 20 18,8 20,3 ALS3-103RH200
200 15000 77x146 18 16 21,4 22,7 ALS3-153NP200
200 22000 91x146 13 12 26,7 28 ALS3-223RP200
200 22000 77x220 11 9 36,1 38,7 ALS3-223NT200
200 33000 91x220 10 9 42,2 44,8 ALS3-333RT200
250 470 36x52 247 187 3 4,5 ALS3-471DA250
250 680 36x62 172 131 3,8 5,6 ALS3-681DB250
250 1000 36x82 117 89 5 7,4 ALS3-102DE250
250 1500 51x82 86 67 6,2 9,8 ALS3-152KE250
250 2200 51x82 69 55 7,7 9,1 ALS3-222KE250
250 3300 51x105 45 36 10,4 12,4 ALS3-332KF250
250 3300 77x75 52 43 10,4 11,9 ALS3-332ND250
250 4700 66x105 31 24 15 18,2 ALS3-472MF250
250 4700 91x75 38 32 13,2 14,9 ALS3-472RD250
250 6800 91x67 35 27 13,5 17,7 ALS3-682RC250
250 6800 77x105 29 25 15 16,5 ALS3-682NF250
250 10000 91x98 24 21 17,1 18,4 ALS3-103RH250
250 10000 77x146 19 16 21,6 24 ALS3-103NP250
250 15000 91x146 14 12 27 29,5 ALS3-153RP250
250 15000 77x220 12 10 32,4 36,5 ALS3-153NT250
250 22000 77x220 9 7 36,3 45,8 ALS3-223NT250
250 22000 91x220 12 10 42,3 47,4 ALS3-223RT250
350 330 36x52 325 226 2,4 5 ALS3-331DA350
350 470 36x82 223 154 3,4 7,2 ALS3-471DE350
350 680 36x105 154 107 4,4 9 ALS3-681DF350
350 1000 51x82 116 82 6,1 10,6 ALS3-102KE350
350 1500 51x105 77 55 8,2 13,5 ALS3-152KF350
350 2200 51x105 66 48 8,7 14,1 ALS3-222KF350
350 2200 77x75 66 50 9,1 15,6 ALS3-222ND350
350 2200 66x105 52 37 11,9 19,3 ALS3-222MF350
350 3300 66x105 39 29 12,8 20,3 ALS3-332MF350
350 3300 91x67 49 34 11,8 18 ALS3-332RC350
350 3300 91x75 47 36 11,7 19,8 ALS3-332RD350
350 4700 77x105 35 27 13,4 21,7 ALS3-472NF350
350 4700 91x98 31 24 16,3 26,6 ALS3-472RH350
350 6800 77x146 23 18 19,3 26 ALS3-682NP350
350 6800 91x146 20 15 24,9 34,4 ALS3-682RP350
350 10000 77x220 15 11 31,7 39,3 ALS3-103NT350
350 15000 91x220 15 12 38,2 46,4 ALS3-153RT350
400 220 36x52 570 387 2,1 4,4 ALS3-221DA400
400 330 36x62 382 260 2,7 5,5 ALS3-331DB400
400 470 36x82 267 182 3,5 7,1 ALS3-471DE400
400 680 36x105 185 126 4,4 8,8 ALS3-681DF400
400 1000 51x82 139 98 5,8 10,3 ALS3-102KE400
400 1500 51x105 92 65 7,8 13,1 ALS3-152KF400
400 1500 77x75 97 70 8,3 14,7 ALS3-152ND400
400 2200 51x105 78 56 8,4 13,5 ALS3-222KF400
400 2200 66x105 62 44 11,2 18,8 ALS3-222MF400
400 2200 91x75 69 50 10,7 18,9 ALS3-222RD400
400 3300 91x67 53 38 11,7 17,1 ALS3-332RC400
400 3300 77x105 49 36 13,4 21,3 ALS3-332NF400
400 3300 91x98 45 32 14,9 25,3 ALS3-332RH400
400 4700 77x105 38 26 14,6 20,9 ALS3-472NF400
400 4700 91x98 36 26 17,1 25,4 ALS3-472RH400
400 4700 77x146 33 24 18 26 ALS3-472NP400
400 6800 77x146 27 20 19,5 26,9 ALS3-682NP400
400 6800 91x146 24 17 23,2 32,9 ALS3-682RP400
400 6800 77x220 22 15 29 40,7 ALS3-682NT400
400 10000 91x220 17 12 35,7 49,4 ALS3-103RT400
415 220 36x52 555 368 2,1 4,4 ALS3-221DA415
415 330 36x62 372 247 2,7 5,6 ALS3-331DB415
415 470 36x82 261 173 3,5 7,2 ALS3-471DE415
415 680 36x105 180 120 4,5 9 ALS3-681DF415
415 1000 51x82 136 94 5,7 10,4 ALS3-102KE415
415 1500 51x105 90 62 7,6 13,1 ALS3-152KF415
415 1500 77x75 96 68 8,1 14,7 ALS3-152ND415
415 2200 66x105 61 42 11 18,9 ALS3-222MF415
415 2200 91x67 71 49 10,5 17,5 ALS3-222RC415
415 2200 91x75 68 49 11,1 18,9 ALS3-222RD415
415 3300 77x105 48 36 13,4 21,3 ALS3-332NF415
415 3300 91x98 45 32 14,6 25,3 ALS3-332RH415
415 4700 77x146 33 24 17,6 25,9 ALS3-472NP415
415 6800 91x146 23 17 22,7 32,8 ALS3-682RP415
415 6800 77x220 21 15 28,5 40,1 ALS3-682NT415
415 10000 91x220 17 12 35,2 48,7 ALS3-103RT415
450 150 36x52 735 485 1,8 4,1 ALS3-151DA450
450 220 36x62 502 332 2,4 5,1 ALS3-221DB450
450 330 36x82 335 221 3,1 6,7 ALS3-331DE450
450 470 36x105 235 155 4   ALS3-471DF450
450 680 51x82 175 117 4,9 9,9 ALS3-681KE450
450 1000 51x105 118 79 6,5 12,6 ALS3-102KF450
450 1500 77x75 95 65 8,7 14,9 ALS3-152ND450
450 1500 66x105 81 52 9,5 17,4 ALS3-152MF450
450 2200 91x67 74 46 9,6 15,4 ALS3-222RC450
450 2200 91x75 67 47 11,5 19 ALS3-222RD450
450 2200 66x105 67 47 11,1 19,3 ALS3-222MF450
450 2200 77x105 59 41 12,2 21,1 ALS3-222NF450
450 3300 91x75 53 33 12,6 17,9 ALS3-332RD450
450 3300 91x98 44 30 15,6 25,5 ALS3-332RH450
450 3300 77x105 40 30 13,8 21,2 ALS3-332NF450
450 3300 77x146 39 27 16,1 25,1 ALS3-332NP450
450 4700 77x146 36 26 17,1 25,2 ALS3-472NP450
450 4700 91x146 29 19 21 31,8 ALS3-472RP450
450 6800 77x220 21 14 27,4 38,8 ALS3-682NT450
450 10000 91x220 18 13 33,4 46,5 ALS3—103RT450
500 100 36x52 1231 847 1,6 2,9 ALS3-101DA500
500 150 36x62 823 566 2 3,7 ALS3-151DB500
500 220 36x82 560 386 2,7 4,8 ALS3-221DE500
500 330 36x82 450 350 3,2 5,7 ALS3-331DE500
500 330 36x105 374 258 3,5 6,2 ALS3-331DF500
500 470 51x82 276 194 4,4 7,5 ALS3-471KE500
500 680 51x105 190 133 5,7 9,6 ALS3-681KF500
500 1000 77x75 173 109 7,6 12,2 ALS3-102ND500
500 1000 66x105 137 96 8,1 13,8 ALS3-102MF500
500 1500 77x105 91 65 10,6 17 ALS3-152NF500
500 1500 91x67 110 87 9,5 14,3 ALS3-152RC500
500 1500 91x75 119 76 10,1 15,9 ALS3-152RD500
500 2200 91x98 80 50 13,7 21,1 ALS3-222RH500
500 2200 77x146 62 44 14,3 21,8 ALS3-222NP500
500 3300 77x146 54 39 15,3 22,6 ALS3-332NP500
500 3300 91x146 51 32 19 28,3 ALS3-332RP500
500 4700 77x220 37 24 24,3 33,3 ALS3-472NT500
500 6800 91x220 27 22 26,5 41,3 ALS3-682RT500

ALS 40/41 series -40°C - 105°C

Voltage
[VDC]		 Capacity
[µF]		 Dimensions
[mm]		 ESRmΩ @ 20°C
100[Hz]		 Impendance
mΩ @ 20°C
10[kHz]		 Repeteable current
[A] @ 85°C		 Type
(screw thread A or C)
100 [Hz] 10 [kHz]
10 33000 36x52 22 19 7,1 7,5 ALS4-333DA010
10 47000 36x62 16 14 8,6 9 ALS4-473DB010
10 68000 36x82 11 10 11,5 12 ALS4-683DE010
10 100000 36x105 8 7 14,5 15,1 ALS4-104DF010
10 150000 51x82 12 11 12,3 12,4 ALS4-154KE010
10 220000 51x105 8 8 16,8 17 ALS4-224KF010
10 330000 77x75 13 12 14,1 14,1 ALS4-334ND010
10 330000 66x105 6 6 24,4 24,7 ALS4-334MF010
10 330000 91x67 8 8 19,2 19,7 ALS4-334RC010
10 470000 91x75 11 11 16,4 16,5 ALS4-474RD010
10 470000 77x105 7 7 23,1 23,2 ALS4-474NF010
10 680000 91x98 7 7 23,5 23,6 ALS4-684RH010
10 680000 77x146 5 5 27,4 27,8 ALS4-684NP010
10 1000000 91x146 4 4 38,3 38,5 ALS4-105RP010
10 1000000 77x220 4 4 37,8 38,3 ALS4-105NT010
10 1500000 91x220 4 4 45,5 46 ALS4-155RT010
16 22000 36x52 24 20 7 7,4 ALS4-223DA016
16 33000 36x62 17 14 8,5 8,9 ALS4-333DB016
16 47000 36x82 11 10 11,3 11,9 ALS4-473DE016
16 68000 36x105 9 8 14,3 15 ALS4-683DF016
16 100000 51x82 12 11 12,3 12,5 ALS4-104KE016
16 150000 51x105 8 8 16,7 17 ALS4-154KF016
16 220000 77x75 12 12 14,2 14,3 ALS4-224ND016
16 220000 66x105 6 6 24,5 24,8 ALS4-224MF016
16 330000 91x67 8 8 19,2 19,7 ALS4-334RC016
16 330000 91x75 11 11 16,2 16,2 ALS4-334RD016
16 330000 77x105 7 7 22,7 22,9 ALS4-334NF016
16 470000 91x98 8 7 23,4 23,5 ALS4-477RH016
16 470000 77x146 5 5 32,3 32,6 ALS4-477NP016
16 680000 91x146 4 4 38,3 38,5 ALS4-684RP016
16 680000 77x220 4 4 39,6 40,4 ALS4-684NT016
16 1000000 91x220 4 3 47,8 48,6 ALS4-105RT016
25 15000 36x52 24 20 6,9 7,3 ALS4-153DA025
25 22000 36x62 17 15 8,4 8,8 ALS4-223DB025
25 33000 36x82 11 10 11,1 11,7 ALS4-333DE025
25 47000 36x105 9 8 14 14,7 ALS4-473DF025
25 68000 51x82 13 12 12 12,2 ALS4-683KE025
25 100000 51x105 9 8 16,4 16,7 ALS4-104KF025
25 150000 77x75 13 13 13,7 13,8 ALS4-154ND025
25 150000 66x105 6 6 23,8 24,1 ALS4-154MF025
25 150000 91x75 10 10 18,7 18,8 ALS4-224RD025
25 220000 77x105 8 7 22,3 22,4 ALS4-224NF025
25 330000 91x98 8 8 22,3 22,4 ALS4-334RH025
25 330000 77x146 5 5 31 31,1 ALS4-334NP025
25 470000 91x146 4 4 36,9 37,1 ALS4-474RP025
25 470000 77x220 4 4 38,9 39,8 ALS4--474NT025
25 680000 91x220 4 3 47 48,1 ALS4-684RT025
40 10000 36x52 23 19 6,6 6,9 ALS4-103DA040
40 10000 36x62 19 16 8,1 8,7 ALS4-103DB040
40 15000 36x82 13 10 10,8 11,6 ALS4-153DE040
40 22000 36x105 10 8 13,6 14,5 ALS4-223DF040
40 33000 51x82 13 12 11,7 12 ALS4-333KE040
40 47000 51x105 9 8 16,2 16,6 ALS4-473KF040
40 68000 77x75 13 13 13,9 14 ALS4-683ND040
40 100000 66x105 7 7 20,6 20,8 ALS4-104MF040
40 100000 91x67 10 9 17,7 18,5 ALS4-104RC040
40 100000 91x75 12 11 16 16,1 ALS4-104RD040
40 100000 77x105 7 7 22,4 22,7 ALS4-104NF040
40 150000 91x98 8 8 22,6 22,8 ALS4-154RH040
40 150000 77x146 5 5 31,3 31,6 ALS4-154NP040
40 220000 91x146 4 4 36,8 37,1 ALS4-224RP040
40 220000 77x220 4 4 37,7 39,2 ALS4-224NT040
40 330000 91x220 4 4 45,6 47 ALS4-334RT040
63 3300 36x52 38 30 5,5 6,2 ALS4-332DA063
63 4700 36x62 27 22 6,7 7,5 ALS4--472DB063
63 6800 36x82 19 15 8,9 10 ALS4-682DE063
63 10000 36x105 13 10 11,2 12,6 ALS4-103DF063
63 15000 51x82 16 15 10,7 11,2 ALS4-153KE063
63 22000 51x105 11 10 14,7 15,3 ALS4-223KF063
63 22000 77x75 14 12 14,6 15,1 ALS4-223ND063
63 33000 66x105 8 7 21,3 22,2 ALS4-333MF063
63 33000 91x67 10 8 18,1 20,1 ALS4-333RC063
63 33000 91x75 11 11 17,1 17,5 ALS4-333RD063
63 47000 77x105 9 8 20,7 21,1 ALS4-473NF063
63 47000 91x98 8 7 24,4 25,1 ALS4-473RH063
63 68000 77x146 6 6 29,1 29,8 ALS4-683NP063
63 100000 91x146 5 5 34,5 35,2 ALS4--104RP063
63 100000 77x220 4 4 36,7 38,8 ALS4-104NT063
63 150000 91x220 4 4 44,4 46,5 ALS4-154RT063
100 1500 36x52 79 62 3,9 4,5 ALS4-152DA100
100 2200 36x62 56 44 4,8 5,5 ALS4-222DB100
100 3300 36x82 37 29 6,4 7,4 ALS4-332DE100
100 4700 36x105 26 21 8,1 9,3 ALS4-472DF100
100 6800 51x82 32 28 8 8,4 ALS4-682KE100
100 10000 51x105 21 18 10,9 11,5 ALS4-103KF100
100 15000 77x75 28 26 9,7 9,9 ALS4-153ND100
100 15000 66x105 14 12 15,8 16,7 ALS4-153MF100
100 15000 91x75 20 18 12,9 13,4 ALS4-153RD100
100 22000 91x67 17 16 14,3 15,2 ALS4-223RC100
100 22000 77x105 15 13 15,5 16 ALS4-223NF100
100 22000 91x98 13 11 18,4 19 ALS4-223RH100
100 33000 77x146 10 10 21,6 22,2 ALS4-333NP100
100 47000 91x146 9 8 25,9 26,5 ALS4--473RP100
100 47000 77x220 7 6 35,4 36,6 ALS4-473NT100
100 100000 91x220 6 6 37,2 37,9 ALS4-104RT100
200 680 36x52 195 154 2,9 4 ALS4-681DA200
200 680 36x62 188 147 3,3 4,6 ALS4-681DB200
200 1000 36x82 128 100 4,3 6,1 ALS4-102DE200
200 1500 36x105 86 67 5,6 7,8 ALS4-152DF200
200 2200 51x82 71 58 6,8 8 ALS4-222KE200
200 3300 51x105 47 38 9,1 10,9 ALS4-332KF200
200 4700 77x75 48 42 8,7 9,4 ALS4-472ND200
200 6800 66x105 27 23 12,9 14,5 ALS4-682MF200
200 6800 91x67 37 28 11,8 15,9 ALS4-682RC200
200 6800 91x75 36 32 10,9 11,7 ALS4-682RD200
200 6800 77x105 29 25 13,4 14,8 ALS4-682NF200
200 10000 91x98 23 20 15,4 16,6 ALS4-103RH200
200 10000 77x146 19 16 19,3 21,5 ALS4-103NP200
200 15000 91x146 14 12 24,2 26,5 ALS4-153RP200
200 22000 77x220 11 10 29,5 31,6 ALS4-223NT200
200 33000 91x220 10 8 34,3 36,4 ALS4-333RT200
250 470 36x52 235 174 2,5 3,9 ALS4-471DA250
250 680 36x62 164 122 3,2 4,8 ALS4-681DB250
250 1000 36x82 111 83 4,2 6,3 ALS4-102DE250
250 1000 36x105 108 79 4,7 7,5 ALS4-152KE250
250 1500 51x82 83 64 6,2 8,2 ALS4-222KE250
250 2200 51x105 56 42 8,3 11,1 ALS4-332KF250
250 3300 77x75 52 42 8,5 9,7 ALS4-332ND250
250 4700 66x105 30 24 12,3 15 ALS4-472MF250
250 4700 91x67 42 30 10,9 16,3 ALS4-472RC250
250 4700 91x75 38 32 10,7 12,1 ALS4-472RD250
250 6800 77x105 30 25 12,1 13,4 ALS4-682NF250
250 6800 91x98 25 20 15,1 17,3 ALS4-682RH250
250 10000 77x146 19 16 17,5 19,5 ALS4-103NP250
250 15000 91x146 14 12 21,9 23,9 ALS4-153RP250
250 15000 77x220 12 10 29,2 33 ALS4-153NT250
250 22000 91x220 11 9 34,1 38,2 ALS4-223RT250
350 220 36x52 457 303 1,8 4,5 ALS4-221DA350
350 330 36x62 307 204 2,4 5,7 ALS4-331DB350
350 470 36x82 215 143 3 7,2 ALS4-471DE350
350 680 36x105 149 99 3,9 8,9 ALS4-681DF350
350 1000 51x82 113 78 5 10 ALS4-102KE350
350 1500 51x105 75 52 6,8 12,5 ALS4-152KF350
350 2200 77x75 66 49 8,3 13,7 ALS4-222ND350
350 2200 66x105 51 35 9,8 17,9 ALS4-222MF350
350 2200 91x67 74 52 9,1 16,4 ALS4-222RC350
350 2200 91x75 56 40 9,4 17,8 ALS4-222RD350
350 3300 77x105 41 30 11,1 19,7 ALS4-332NF350
350 4700 91x98 31 23 14,6 23,2 ALS4-472RH350
350 4700 77x146 27 20 15,7 23,6 ALS4-472NP350
350 6800 91x146 19 14 20,3 29,7 ALS4-682RP350
350 6800 77x220 23 17 25,4 35,7 ALS4-682NT350
350 10000 91x220 21 16 31 42,7 ALS4-103RT350
400 220 36x52 542 349 2 4,9 ALS4-221DA400
400 220 36x62 537 344 2,1 5,4 ALS4-221DB400
400 470 36x82 254 164 3,2 7,8 ALS4-471DE400
400 470 36x105 251 161 3,5 8,5 ALS4-471DF400
400 680 51x82 183 121 4,2 9,8 ALS4-681KE400
400 1000 51x105 124 81 5,6 12,3 ALS4-102KF400
400 1500 77x75 93 64 7,6 13,9 ALS4-152ND400
400 2200 66x105 60 41 9,7 18,1 ALS4-222MF400
400 2200 91x67 63 44 9,4 15,9 ALS4-222RC400
400 2200 91x75 67 47 10 17,5 ALS4-222RD400
400 2200 77x105 62 42 10,6 19,8 ALS4-222NF400
400 3300 91x98 44 31 13,6 23,4 ALS4-332RH400
400 4700 77x146 33 23 15,4 22,6 ALS4-472NP400
400 6800 91x146 23 17 20 28,3 ALS4-682RP400
400 6800 77x220 21 15 23,5 33,3 ALS4-682NT400
400 10000 91x220 18 14 29 40,3 ALS4-103RT400
415 220 36x52 530 331 2 5 ALS4-221DA415
415 220 36x62 524 325 2,1 5,4 ALS4-221DB415
415 330 36x82 349 217 2,8 7,1 ALS4-331DE415
415 470 36x105 245 152 3,5 8,7 ALS4-471DF415
415 680 51x82 180 115 4,4 9,9 ALS4-681KE415
415 1000 51x105 122 77 5,8 12,3 ALS4-102KF415
415 1500 77x75 95 65 7,6 13,8 ALS4-152ND415
415 2200 66x105 60 39 9,7 18,1 ALS4-222MF415
415 2200 91x67 61 43 9,4 15,8 ALS4-222RC415
415 2200 91x75 67 47 10 17,3 ALS4-222RD415
415 2200 77x105 61 41 10,7 19,7 ALS4-222NF415
415 3300 91x98 44 30 13,6 23,3 ALS4-332RH415
415 3300 77x146 40 27 14,2 23,6 ALS4-332NP415
415 4700 91x146 29 19 18,5 29,8 ALS4-472RP415
415 6800 77x220 21 14 23 32,5 ALS4-682NT415
415 10000 91x220 18 14 28,3 39,3 ALS4-103RT415
450 150 36x52 721 360 1,8 4,5 ALS4-151DA450
450 150 36x62 715 356 1,9 4,8 ALS4-151DB450
450 220 36x82 487 242 2,5 6,2 ALS4-221DE450
450 330 51x82 325 162 3,2 7,9 ALS4-331DF450
450 470 51x82 239 123 4,1 9 ALS4-471KE450
450 680 51x105 164 84 5,3 11,3 ALS4-681KF450
450 1000 77x75 125 69 7 13,2 ALS4-102ND450
450 1500 66x105 79 42 8,9 17,1 ALS4-152MF450
450 1500 91x67 78 57 8,7 15,3 ALS4-152RC450
450 1500 91x75 87 49 9,3 16,7 ALS4-152RD450
450 1500 77x105 80 43 9,8 18,7 ALS4-152NF450
450 2200 91x98 58 32 12,5 22,5 ALS4-222RH450
450 2200 77x146 54 29 13,1 22,9 ALS4-222NP450
450 3300 77x146 38 27 14,6 22 ALS4-332NP450
450 3300 91x146 37 20 17,4 28,9 ALS4-332RP450
450 4700 77x220 27 15 21,9 32 ALS4-472NT450
450 6800 91x220 19 15 23,5 39,2 ALS4-682RT450
500 100 36x52 1499 1135 0,9 1,4 ALS4-101DA500
500 150 36x62 1002 758 1,1 1,8 ALS4-151DB500
500 220 36x82 683 500 1,5 2,4 ALS4-221DE500
500 330 36x105 456 347 1,9 3,1 ALS4-331DF500
500 470 51x82 332 240 2,9 4 ALS4-471KE500
500 680 51x105 228 170 3,8 5,1 ALS4-681KF500
500 680 77x75 234 173 4,2 5,8 ALS4-681ND500
500 680 91x67 242 201 4,9 6,3 ALS4-681RC500
500 1000 66x105 155 117 5,5 7,4 ALS4-102MF500
500 1000 91x75 161 119 5,6 7,8 ALS4-152NF500
500 1500 77x105 110 81 6,9 9,5 ALS4-152RD500
500 1500 91x98 107 79 7,8 10,6 ALS4-152RH500
500 2200 77x146 74 57 9,7 12,7 ALS4-222NP500
500 3300 91x146 51 40 13 12,7 ALS4-332RP500
500 3300 77x220 49 39 15,4 19,4 ALS4-332NT500
Less
Read more
Comments (0)
