Manufacturer: HARTING Technology Group

Tools

Tools

Crimping tools

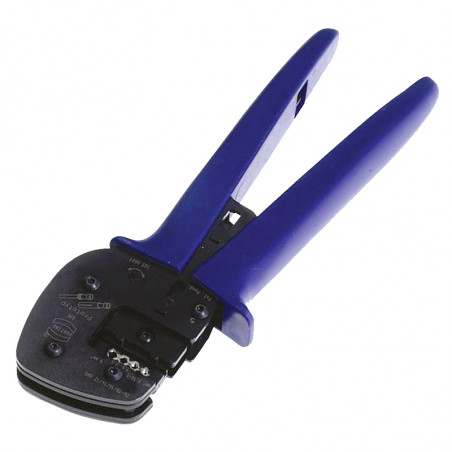

HARTING crimping tool with locator for all contacts
Han D® 0.14 ... 1.5 mm2
Han E® 1.5 ... 4 mm2
Han® C 0.5 ... 4 mm2		 09 99 000 0110
HARTING crimping tool with locator
Han® C 4 ... 6 mm2		 09 99 000 0303
BUCHANAN crimping tool
for all Han® contacts
Han® 0,14...4mm2		 09 99 000 0001
Uniwersalny wskaźnik głębokości dla narzędzia do zaciskania BUCHANAN 09 99 000 0001   09 99 000 0379
Tulejka pozycjonująca do styków
Han E®
Han D®
Han® C		 09 99 000 0310
09 99 000 0311
09 99 000 0308
Narzędzie do demontażu styków
Han DD®,
Han D®
Han E®, Han® EE
Han® C		   09 99 000 0012
09 99 000 0319
09 99 000 0305

Styki zaciskane
Kontakty (16 A) do Han E®, Han A®, Han® EE, Han® Q, Han-Modular® * w tylnej opasce crimp
Part number Oznacze-nie Wire gauge
Styk męski Styk żeński
09 33 000 6121 09 33 000 6220 bez rowka 0,5 mm2 AWG 20
09 33 000 6114 09 33 000 6214 1 rowek* 0,75 mm2 AWG 18
09 33 000 6105 09 33 000 6205 1 rowek 1 mm2 AWG 18
09 33 000 6104 09 33 000 6204 2 rowki 1,5 mm2 AWG 16
09 33 000 6102 09 33 000 6202 3 rowki 2,5 mm2 AWG 14
09 33 000 6107 09 33 000 6207 bez rowka 4 mm2 AWG 12
Kontakty (10 A)do Han D®, Han DD®, Han-Modular®
Part number Ø Wire gauge
Styk męski Styk żeński
09 15 000 6104 09 15 000 6204 0,9 0,14-0,37mm2 AWG 26-22
09 15 000 6203 09 15 000 6103 1,1 0,5 mm2 AWG 20
09 15 000 6205 09 15 000 6105 1,3 0,75 mm2 AWG 18
09 15 000 6202 09 15 000 6102 1,45 1 mm2 AWG 18
09 15 000 6201 09 15 000 6101 1,75 1,5 mm2 AWG 16
09 15 000 6206 09 15 000 6106 2,25 2,5 mm2 AWG 14
Kontakty (40 A)do Han® C moduly, Han-Com®
Part number Ø Wire gauge
Styk męski Styk żeński
09 32 000 6104 09 32 000 6204 1,75 1,5 mm2 AWG 16
09 32 000 6105 09 32 000 6205 2,25 2,5 mm2 AWG 14
09 32 000 6107 09 32 000 6207 2,85 4 mm2 AWG 12
09 32 000 6108 09 32 000 6208 3,5 6 mm2 AWG 10
09 32 000 6109 09 32 000 6209 4,3 10 mm2 AWG 8
Styki (100 A) dla Han-Modular® (średnica: 0 5.5 mm)
Part number Ø Wire gauge
Styk męski Styk żeński
09 11 000 6116 09 11 000 6216 5,5 16 mm2 AWG 4
09 11 000 6125 09 11 000 6225 7 25 mm2 AWG 4
09 11 000 6135 09 11 000 6235 8,2 35 mm2 AWG 2
Styki (5 A) dla D-Sub
Part number Ø Wire gauge
Styk męski Styk żeński
61 03 000 0078 61 03 000 0080 0,64 0,08-0,21mm2 AWG 28-24
61 03 000 0094 61 03 000 0096 0,9 0,13-0,33mm2 AWG 26-22
61 03 000 0073 61 03 000 0074 1,12 0,33-0,52mm2 AWG 22-20
