Manufacturer: HOLLAND SHIELDING

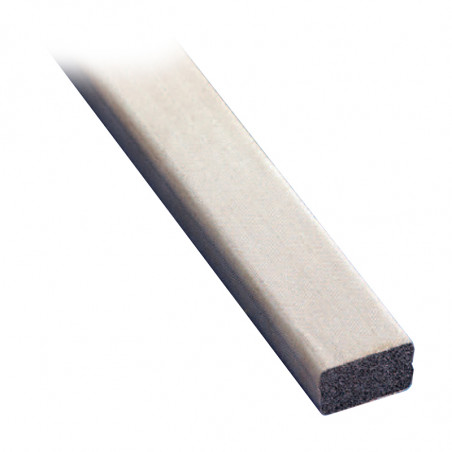

EMC / RFI 7000 shielding gasket

Uszczelka standardowa serii 7000 jest uszczelką ekonomiczną HF z szerokim zakresem wymiarowym. Jest ona bardzo efektywna w kombinacji ze stalą nierdzewną, miedzią i chromową konstrukcją.
Wszystkie uszczelki dostarczone z taśma samoprzylepną – przewodzącą.
Uszczelka 7000 zbudowana jest z neoprenu lub PVC oraz pokryta specjalnym materiałem tekstylnym. Gwarantuje to bardzo dobre warunki ekranowania oraz bardzo dobrą trwałość.
Dla specjalnych aplikacji, możliwe użycie innych materiałów.


Parametry Ekranowania:

Częstotliwość Hz Tryb Ekranowanie dB
1 M E 115
10 M E 108
100 M E 102
400 M E 92
1 G E 90
10 G E 87

Jakość ekranowania zależy od rodzaju powierzchni, rodzaju i materiału użytej uszczelki.


Specyfikacja uszczelki:
- Rodzaj materiału: otwarte komórki pianki neoprenowej
- Rezystancja powierzchni: < 0,08 Ohm 2
- Materiał powierzchni: przewodząca tkanina(poliester +Cu, Ni)
- Temperatura pracy: -20 oC / + 80 oC
- Certyfikat RoHS
Uszczelka sprzedawana w rolkach o długościach: 50, 100, 250 lub 1000 m.
Uszczelaka w ochronie EMC/RFI/IP seria 7000 - wykres


Wymiary uszczelki w ochoronie EMC/RFI/IP seria 7000

Uszczelka w ochronie WMC/RFI/IP seria 7000 wymiary
Wysokość X(mm)
Szerokość Y(mm)
  2 3 4 5 6 7 8 9 10 12 15 18 20 25 32 50
1 7021 7031 7041 7051 7061 7071 7081 7091 70101 70121 70151 70181 70201 70251 70321 70501
2 7022 7032 7042 7052 7062 7072 7082 7092 70102 70122 70152 70182 70202 70252 70322 70502
3   7033 7043 7053 7063 7073 7083 7093 70103 70123 70153 70183 70203 70253 70323 70503
4     7044 7054 7064 7074 7084 7094 70104 70124 70154 70184 70204 70254 70324 70504
5       7055 7065 7075 7085 7095 70105 70125 70155 70185 70205 70255 70325 70505
6         7066 7076 7086 7096 70106 70126 70156 70186 70206 70256 70326 70506
8           7078 7088 7098 70108 70128 70158 70188 70208 70258 70328 70508
9               7099 70109 70129 70159 70189 70209 70259 70329 70509
10                 701010 701210 701510 701810 702010 702510 703210 705010
12                   701212 701512 701812 702012 702512 703212 705012


EPDM guma

700072

700068

700058

700064

700076

700051
Uszczelaka w ochronie EMC/RFI/IP seria 7000 Uszczelaka w ochronie EMC/RFI/IP seria 7000 Uszczelaka w ochronie EMC/RFI/IP seria 7000 Uszczelaka w ochronie EMC/RFI/IP seria 7000 Uszczelaka w ochronie EMC/RFI/IP seria 7000 Uszczelaka w ochronie EMC/RFI/IP seria 7000 Uszczelaka w ochronie EMC/RFI/IP seria 7000
Y x X mm 2 x 4 mm 3 x 6 mm 4 x 8 mm 8 x 12 mm 10 x 12 mm 16 x 20 mm
Y x X inch .079" x .157" .118" x .236" .157" x .315" .315" x .472" .394" x .472" .630" x .787"

Specyfikacja materiału:
(Standardowo materiał neopren)
- Twardość: 38-55 Sh 00
- Odporność podczas ściśnięcia: 25% 350-630 g/cm2
- Temperatura pracy oC (ciągła praca): -40 oC / + 85 oC
- Temperatura pracy oC (chwilowa): 100 oC
- Maksymalna deformacja (ściśnięta): 25 %
dla 22 godzin przy 70 MoC: 12 %
- Rekomendowane maksymalne ściśnięte: 25 %
- Odporność na zimno: Dobra
- Odporność na powietrze: Dobra
- Odporność na oleje mineralne: Dobra
- Odporność na oleje roślinne: Dobra
- Odporność na chlor: Dobra
