Accesorios Microtca

Módulo de aire

Descripción del módulo de aire.

Para garantizar una resistencia al aire adecuada, las ranuras AMC deben llenarse con tarjetas vacías. Debe elegirse a los requisitos de un diseño específico, por lo que es difícil indicar una solución típica. Independientemente del rendimiento, debe ser lo suficientemente alto como para forzar el flujo de aire entre las tarjetas PCB / PCB individuales y las ranuras llenas, en lugar de dejar o fluir a través de las ranuras vacías. En este contexto, las particiones de aire se utilizan para establecer el nivel correcto de resistencia al aire. En una placa de relleno, se pueden montar hasta 2 discos de particiones de aire. Las membranas reemplazables le permiten regular el nivel de resistencia en el rango de 50 a 80%.

Conjuntos de panel frontal AMC

Descripción del conjunto del panel frontal AMC

Las tablas se utilizan como frentes para tarjetas AMC y ATCA o como paneles que están en blanco en los sistemas Mictrotca.

• Instalación en los medios UTCAS o AMC
• Cumplimiento de AMC.0 R2.0
• Altura: soltero y doble
• Fácil operación al cierre y apertura (sin tornillos)
• Manijas extruidas ergonómicas
• La posibilidad de ajustar un disco a los requisitos del usuario en poco tiempo
• Posibilidad de expansión de rellenar hojas y discos con cuerpos de aire.
• Conversión disponible de una versión de doble módulo a una sola (como opción)

Conjunto de material de paneles frontales AMC.

• Placa frontal hecha de aluminio (acero inoxidable bajo petición)
• Soporte para tubo de montaje y placa PCB, castillo
• Tubo de montaje ligero, policarbonato.
• Titular, Lecho de zinc, con recubrimiento en polvo.
• Junta EMC, espuma con fibra metálica (UL94 - V0)

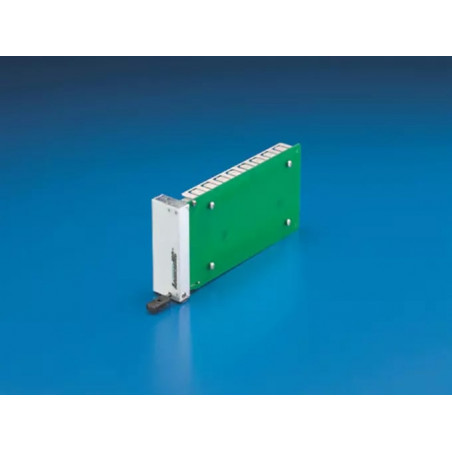

Hojas de llenado AMC

Descripción de las hojas de llenado AMC

Se proporcionan placas de llenado para montar en paneles frontales AMC y se sienten para apuntar a la corriente de aire en los operadores ATCA y los sistemas MICTROTCA. Además, pueden equiparse con divisiones de aeronaves destinadas a crear una resistencia adecuada en una ranura vacía. Material: material compuesto epoxi.

Módulo de conversión

Descripción del módulo de conversión.

El módulo de conversión le permite convertir 1 x ranura doble para 1 x ranura individual. Como opción, las versiones para el montaje de modelos compactos o de tamaño completo están disponibles. Material: acero inoxidable, parcialmente pintado en polvo.

Módulo de potencia PM

Descripción del módulo de potencia PM

El módulo de potencia de PM es un representante de la familia Microtca PowerModule realizada en tecnología avanzada de la Tarjeta Mezzanine (AMC) con 350W y compatible con el estándar MTCA.0. Esto se aplica a las actuaciones de tamaño completo y de tamaño completo. El módulo de alimentación funciona con el controlador EMMC (controlador de administración de módulos mejorado) que se comunica con el administrador de operadores a través de la plataforma IPMB (Inteligent Platform Management Bus).

Características técnicas del módulo de potencia PM.

• Microtca Carrier Hub (MCH) AdvancedMC y unidad de enfriamiento
• Funciona a través de IPMI desde Microtca Carrier Hub (MCH)
• Monitorización de energía de cada canal: monitoreo de nivel de potencia para cada canal
• 16 x 12V canales para diseño de energía
• 16 x 3,3v canales para el sistema de gestión de energía
• Filtro EMC, protección no controlada, ajuste de la corriente de entrada.

Detalles técnicos del módulo de potencia PM

• 355 w
• Entrada: -48V DC
• Salida: 12V DC
• Salida: 3.3V DC
