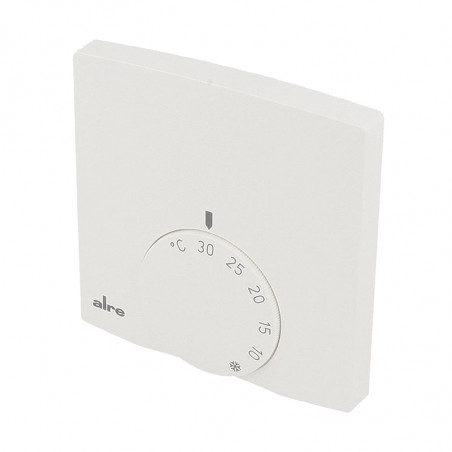

Bimmetall Thermostat Montado en la pared Súper plano modelo Berlin 1000 RTBSB

Dane techniczne:

Napięcie zasilania:		230V~;24V~, 50Hz, patrz „Wyposażenie”
Czujnik:		bimetal
Obciążenie przełączania:		2 (1)A/230V~
Ustawiane zakresy:		5…30˚C
Różnica załączania:		ok. 0,5K przy max. zmianie temperatury 4K/h
Spadek temperatury:		ok. 3K
Stopień ochrony:		IP30
Klasa ochrony:		II, po odpowiedniej instalacji
Ogólne wyposażenie:		sprzężenie termiczne, mechaniczna redukcja zakresu
Dopuszczalna wilgotność:		max 95%rh, bez kondensacji
Temperatura składowania:		-20…+70˚C
Bezpieczeństwo i EMC:		Zgodnie z DIN EN 60730
Temperatura otoczenia:		0…30˚C,
Kolor obudowy:		czysta biel, podobny do RAL9010
Materiał obudowy:		Plastik (ABS)
Montaż/instalacja:		montaż powierzchniowy/naścienny (4 otwory)
Waga:		ok. 55g
Połączenia elektryczne:		zaciski śrubowe

Sterowanie lub nadzór nad temperaturą w zamkniętych pomieszczeniach. Siłownik zaworu: typu normalnie zamkniętego. Jeżeli występują zawory grzejne normalnie otwarte, należy podłączać je do wyjścia styków „Chłodzenie” (Cooling). Można podłączyć do 10 siłowników zaworów do styku rozłącznego i do 5 siłowników do styków przełącznych ( zwrócić uwagę na informację o obciążaniu przełączania w kolumnie „Wyposażenie”). Zaleca się instalację na puszce podtynkowej, ze względu na ograniczoną przestrzeń dla przewodów w środku urządzenia. Regulator może również być montowany na płaskich nie przewodzących powierzchniach.

Typ / model	Wyposażenie	Schemat podłączeniowy
RTBSB-201.000	Styk rozłączny,230V~,
RTBSB-201.008	Taki jak RTBSB-201.000 ale ze skalą numeryczną (*…6), minimalne zamówienie 1 paczka (50 sztuk)
RTBSB-201.002	Styk rozłączny, Wejście obniżenia temperatury 230V~
RTBSB-201.002/07	Taki sam jak RTBSB-201.002 ale ze skalą numeryczną (*…6), minimalne zamówienie 1 paczka (50 sztuk)
RTBSB-201.202	Styk rozłączny, Wejście obniżenia temperatury 24V~, Max. 5 siłowników
RTBSB-201.002/07	Taki sam jak RTBSB-201.002 ale ze skalą numeryczną (*…6), minimalne zamówienie 1 paczka (50 sztuk)
RTBSB-201.202	Styk rozłączny, Wejście obniżenia temperatury 24V~, Max. 5 siłowników
RTBSB-201.010	Styk przełączny (max. 5 siłowników),230V~
RTBSB-201.012	Styk przełączny, Wejście obniżenia temperatury 230V~
RTBSB-201.034	Styk rozłączny, Lampka kontrolna grzania, 230V~
RTBSB-201.062	Styk rozłączny, Wejście obniżenia temperatury, Przełącznik ON/OFF, Lampka kontrolna grzania, 230V~
RTBSB-201.065	Styk przełączny (max. 5 siłowników), Przełącznik grzanie/chłodzenie, Sterownik klimatu do stosowania w systemach 2-rurowych, zwłaszcza pompach ciepła, 230V~
RTBSB-201.065/02	Taki sam jak RTBSB-201.065 ale ze skalą numeryczną (*…6), minimum zamówieniowe 1 paczka (50 sztuk)
RTBSB-201.075	Styk rozłączny, przełącznik potrójny: Obniżanie temperatury / grzanie / obniżenie temperatury przez zewnętrzny zegar, Lampka kontrolna grzania, 230V~
