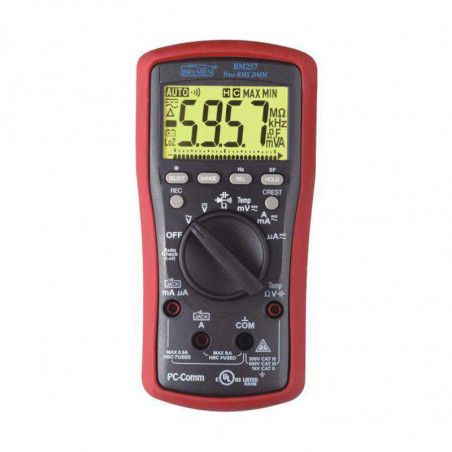

Multímetro BM257S con pantalla LCD retroiluminada

Dane techniczne Cechy szczególne i funkcje specjalne TrueRMS - Pomiar rzeczywistej wartości skutecznej Automatyczna/ręczna zmiana zakresów pomiarowych Pomiar temperatury DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu Hz - Możliwość szybkiego przejścia do pomiaru częstotliwości podczas pomiaru prądu lub napięcia RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości MAX/MIN - rejestracja i odczyt wartości maks. i min. z pomiarów CREST: rejestracja wartości szczytowych MAX, MIN impulsów EF: bezdotykowa detekcja pola elektrycznego (napięcia) Komunikacja z komputerem PC za pomocą interfejsu USB Hi-Z - pomiary napięcia o wysokiej impedancji wejścia Lo-Z - pomiary napięcia o niskiej impedancji wejścia (eliminacja zakłóceń) AutoCheck - automatyczny wybór rodzaju pomiaru (Lo-Z DCV, ACV, rezystancja) w zależności od sygnału wejściowego Sygnalizacja nieprawidłowych połączeń

Pomiary i dokładności Współczynnik temperaturowy: nominalnie 0,15 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C) Dokładność: +- (% wartości wskazywanej + liczba cyfr najmniej znaczących), jeśli nie jest określona inaczej, dla temp 23°C +- 5° i RH < 75%

Test ciągłości Zakres min. wykrywalności R [Ω] Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V] Zabezp. ACrms [V] 10 80 600 600 Czas odpowiedzi: 32 ms

DCV - napięcie stałe

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Imp.wej. [Ω]	Imp. wej. [F]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
60m	0,01m	0,2	3	10M	50p	600	600
600m	0,1m	0,2	3	10M	50p	600	600
6	0,001	0,2	3	10M	50p	1450	1050
60	0,01	0,2	3	10M	50p	1450	1050
600	0,1	0,2	3	10M	50p	1450	1050
1000	1	0,2	3	10M	50p	1450	1050
1000 (AutoCheck)	1 (0,001)	1,3	3	2,5k	120p	600	600

NMRR - Współczynnik tłumienia sygnału nałożonego

• 60dB lub więcej dla 50/60Hz +-0,1%

AutoCheck: Impedancja wejściowa narasta powyżej 50V i wynosi: 15k Ω dla 100V, 100k Ω dla 300V, 250k Ω dla 600V, 375k Ω dla 1000V
CMRR - Współczynnik tłumienia sygnału wspólnego

• 100dB lub więcej dla 50/60Hz (Rs=1k Ω)

ACV - napięcie przemienne

Zakres [V]	Rozdzielczość [V]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość min. [Hz]	Częstotliwość max. [Hz]	Imp.wej. [Ω]	Imp. wej. [F]	Zabezp. DCpeak [V]	Zabezp. ACrms [V]
60m	0,01m	1,0	5	50	400	10M	50p	600	600
600m	0,1m	1,0	5	50	400	10M	50p	600	600
6	0,001	1,0	5	50	400	10M	50p	1450	1050
60	0,01	1,0	5	50	400	10M	50p	1450	1050
600	0,1	1,0	5	50	400	10M	50p	1450	1050
1000	1	1,0	5	50	400	10M	50p	1450	1050
1000 (AutoCheck)	0,001/1	1,4,	5	50	60	2,5k	120p	600	600

Współczynnik szczytu:

• CF < 6:1 w połowie skali
• CF < 3:1 na całej skali

CMRR - Współczynnik tłumienia sygnału wspólnego

• 60dB lub więcej dla DC do 60Hz (Rs=1k Ω)

AutoCheck: Impedancja wejściowa narasta powyżej 50V i wynosi: 15k Ω dla 100V, 100k Ω dla 300V, 250k Ω dla 600V, 375k Ω dla 1000V

DCA - prąd stały

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Spadek U [V/A]	Bezpiecznik [V]	Bezpiecznik [A]
600u	0,1u	0,5	3	10	500	0,63
6000u	1u	0,5	3	10	500	0,63
60m	0,01m	0,5	3	1,7	500	0,63
600m	0,1m	0,5	3	1,7	500	0,63
6	0,001	0,5	3	0,02	600	10
8	0,01	0,5	3	0,02	600	10

• 8A pomiar ciągły, 8-15A przez 30s. z 5-minutowymi przerwami na chłodzenie

ACA - prąd przemienny

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Częstotliwość min. [Hz]	Częstotliwość max. [Hz]	Spadek U [V/A]	Bezpiecznik [V]	Bezpiecznik [A]
600u	0,1u	1,0	3	50	400	100	500	0,63
6000u	1u	1,0	3	50	400	100	500	0,63
60m	0,01m	1,0	3	50	400	1,7	500	0,63
600m	0,1m	1,0	3	50	400	1,7	500	0,63
6	0,001	1,0	3	50	400	0,02	600	10
8	0,01	1,0	3	50	400	0,02	600	10

8A pomiar ciągły, 8-15A przez 30s. z 5-minutowymi przerwami na chłodzenie
Współczynnik szczytu:

• CF < 6:1 w połowie skali
• CF < 3:1 na całej skali

Rezystancja

Zakres [A]	Rozdzielczość [A]	Dokładność [%]	Dokładność [cyfr]	Napięcie rozwartego obwodu [V]	Bezpiecznik [V]	Bezpiecznik [A]
600	0,1	0,5	4	0,45	600	600
6k	0,001k	0,5	4	0,45	600	600
60k	0,01k	0,5	4	0,45	600	600
600k	0,1k	0,5	4	0,45	600	600
6M	0,001M	0,7	4	0,45	600	600
60M	0,01M	1,2	4	0,45	600	600
60M (AutoCheck)	0,01 (0,01M)	1,2	10	0,45	600	600

Pojemność

Zakres [F]	Rozdzielczość [F]	Dokładność [%]	Dokładność [cyfr]	Zabezpieczenie DCpeak [V]	Zabezpieczenie ACrms [V]
60n	0,01n	2,0	5	600	600
600n	0,1n	2,0	5	600	600
6u	0,001u	1,5	5	600	600
60u	0,01u	1,5	5	600	600
600u	0,1u	1,5	5	600	600
3000u	1u	2,0	5	600	600

• Dokładność dla kondensatorów warstwowych lub lepszych

Częstotliwość Zakres [Hz] Dokładność Czułość Funkcja 5-500k 0,03%+2c 3Vpeak (prostokąt) mV 5-1M 0,03%+2c 5Vpeak (prostokąt) mV 10-10k 0,03%+3c 0,4V 6V 10-50k 0,03%+3c 4V 60V 10-50k 0,03%+3c 40V 600V 45-1k 0,03%+3c 400V 1000V 10-10k 0,03%+3c 40 μA 600 μA 10-10k 0,03%+3c 400 μA 6000 μA 10-10k 0,03%+3c 4mA 60mA 10-10k 0,03%+3c 40mA 600mA 10-1k 0,03%+3c 1A 6A 10-1k 0,03%+3c 6A 10A

Temperatura Wartość min [°C] Wartość max [°C] Dokładność [%] Dokładność [cyfr] Zabezp. DCpeak [V] Zabezp. DC-ACrms [V] -50 1000 0,3 3 600 600

• Podane dokładności nie uwzględniają dokładności sond

Test diod Napięcie rozwartego obwodu (DC) Prąd pomiarowy Zakres Rozdzielczość Dokładność < 1,8VDC 0,56mA 1V 0,001V 1,0%+3c Zabezpieczenie wejścia pomiarowego przeciążeniowe 600VDC/600VACrms

Bezdotykowa detekcja pola elektrycznego EF Wskazanie bargrafu Wartość napięcia [V] Wskazanie bargrafu 10-36V - 23-83V - - 59-165V - - - 124-330V - - - - 250V, 1000V - - - - -

Producent Brymen Kraj pochodzenia Tajwan Dystrybutor http://www.dacpol.eu  Certyfikaty Oznakowanie CE (bezpieczeństwo i/lub EMC) Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)

Zgodność z normami Kat. III 600V AC/DC Kat. IV 300V AC/DC Kat. II 1000V AC/DC IEC61010-1 (druga edycja) UL61010-1 (druga edycja) PN-EN61010-1 (druga edycja) Ochrona przeciwprzepięciowa 6,5kV (1,2/50μs SURGE)

Kompatybilność elektromagnetyczna PN-EN61326 PN-EN55022 PN-EN61000-3-3 PN-EN61000-3-2 PN-EN61000-4-8 PN-EN61000-4-11 PN-EN61000-4-6 PN-EN61000-4-3 PN-EN61000-4-2 PN-EN61000-4-4 PN-EN61000-4-5

DANE OGÓLNE

Wyświetlacz:

• Wyświetlacz LCD:
  • 3 5/6 cyfry, maksymalne wskazanie 6000
  • Próbkowanie:
    • 5 razy/s
• Wskaźnik analogowy - Bargraf:
  • Liczba segmentów:
    • 24
  • Próbkowanie:
    • 40 razy/s
• Podświetlenie wyświetlacza / skali

Zasilanie
Bateryjne:

• baterie alkaliczne 1,5V (AAA, NEDA 24A, LR03):
  • 2 szt.
• Sygnalizacja wyczerpania baterii

Automatyczne wyłączenie zasilania:

• po 34 min. bezczynności

Warunki pracy:

• 0°C÷40°C; wilgotność względna RH < 80% do temp.31°C spadająca liniowo do 50% dla temp.40°C

Warunki przechowywania:

• -20°C÷60°C, wilgotność względna RH < 80%

Maksymalna wysokość pracy:

• 2000m n.p.m.

Stopień zanieczyszcz. środow. naturalnego:

• 2

Wymiary i masa:

• Wys. (Dł.) [mm]: 161
• Szer. [mm]: 80
• Głęb. [mm]: 50
• Masa [g]: 340

Wyposażenie standardowe:

• Przewody pomiarowe (para)
• Sonda typu K do pomiaru temperatury
• Holster ochronny
• Komplet baterii
• Instrukcja obsługi

Wyposażenie opcjonalne:

• Sonda temperatury:
  • TCK - adapter: gniazdo do sond K - wtyk (2 x banan 4mm) [nr kat.602069]
• BMH-01 - wieszak magnetyczny
• Zestaw USB do komunikacji z komputerem PC:
  • Interfejs USB BRUA-20X
