Conexiones de barra de bus

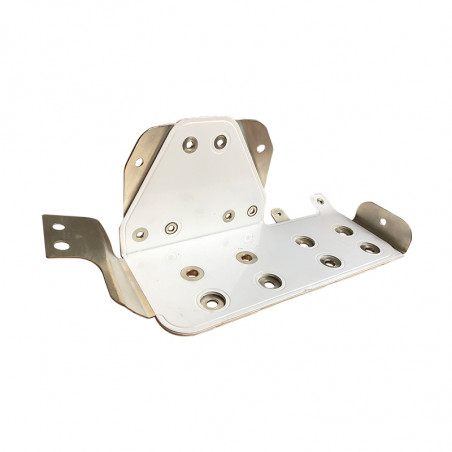

El busbar es una solución tecnológicamente avanzada para la transmisión de corriente eléctrica, ideal para aplicaciones que requieren alto rendimiento y baja inductancia. Los busbars se caracterizan por una construcción multicapa, en la que las capas conductoras están separadas por un material dieléctrico. Estas conexiones presentan baja impedancia, alta fiabilidad y ayudan a acelerar el proceso de montaje y ahorrar espacio en comparación con el cableado tradicional.

Los busbars disponibles en DACPOL son productos fabricados por encargo y según los planos del cliente.

Parámetros técnicos de los busbars

Tensión de trabajo 0~20kV
Corriente nominal 0~3600A
Tamaño máximo (dimensiones) 900~1900MM
Prueba de inflamabilidad UL94 V-0 ; EN45545
Material del conductor T2Cu、1060 AL
Recubrimiento superficial del conductor plateado, estañado, niquelado
Tipos de conexión prensado, remachado, soldado
Resistencia de aislamiento 20MΩ~ ∞
Descargas parciales Menos de 10PC
Rango de temperatura de trabajo -40+105 °C
Materiales aislantes PET , PI , NOMEX, resina epoxi

Ventajas de las conexiones tipo busbar

  • conexiones de baja inductancia
  • alta resistencia a corrientes de gran intensidad
  • alta resistencia dieléctrica
  • baja impedancia
  • uso de materiales conductores y aislantes de alta calidad
  • apto para condiciones ambientales exigentes
  • ensayo de inflamabilidad conforme a UL94 V-0 y EN 45545
  • ahorro de espacio
  • rapidez de montaje
  • buena disipación del calor

Ejemplos de aplicación de los busbars

Transporte ferroviario

En el sector ferroviario, los busbars laminados son un elemento indispensable de los sistemas eléctricos, garantizando una transmisión fiable de energía a altos voltajes y corrientes. Gracias a su diseño de baja inductancia, minimizan las pérdidas energéticas, lo que es clave para la eficiencia de los sistemas de tracción.

Industria energética

Los busbars laminados se utilizan en redes eléctricas, donde la resistencia a altas corrientes y tensiones es crucial. Proporcionan una transmisión de energía segura y estable en centrales eléctricas y subestaciones, minimizando las pérdidas causadas por la inductancia.

Industria automotriz

En los sistemas eléctricos de vehículos, especialmente en coches eléctricos e híbridos, los busbars laminados se utilizan para gestionar el flujo de corriente en condiciones exigentes. Proporcionan estabilidad y seguridad en sistemas de baja y media tensión.

Energías renovables

En turbinas eólicas, los busbars se utilizan para transmitir energía desde los generadores hasta la red. Gracias a su resistencia a los factores externos y sus propiedades de baja inductancia, son ideales para trabajar en condiciones exigentes como temperaturas variables y altas cargas de corriente. Los busbars laminados también se utilizan en sistemas fotovoltaicos para la transmisión eficiente de energía eléctrica desde los paneles solares. Su estructura multicapa garantiza estabilidad y alto rendimiento, lo cual es clave en instalaciones solares de gran escala.
