Fabricante: CAMDENBOSS

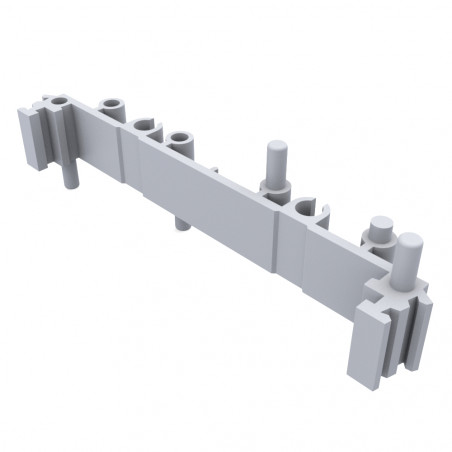

Cime - Carcasas de interfaz para placas PCB en un riel DIN con una altura de 72 mm

Parametry:
• Pasuję do płytki o wysokości 72 mm
• Konstrukcja modułowa
• Montaż na szynę DIN
• Kolor zielony materiał UL 94V0 o zmniejszonej palności PA
• Stopki montażowe na ścinanę
• Dostepne terminal bloki - złącza w tym samym kolorze.
• Model zarejestrowany jako: Nr: 2106418®
• Obudowy dostępne również w innych kolorach


PCB
DŁUGOŚĆ		 Element podstawowy SEKCJA KOŃCOWA LICZBA
ELEMENTÓW
11.25mm 22.5mm 45.0mm 11.25mm 22.5mm
20mm       2   2
31.25mm       1 1 2
42.5 mm       2   2
53.75mm 1     2   3
65mm   1   2   3
76.25mm     1 1 1 3
87.5mm     1 2   3
98.75 mm 1   1 2   4
110 m m   1 1 2   4
121.25mm     2 1 1 4
132.5mm     2   2 4
143.75mm 1   2   2 5
155mm   1 2   2 5
16 6.25 mm   1 1   3 5
17 7.5 mm     2   3 5


MODEL OPIS SZEROKOŚĆ

CIME/M/BE1125SS

 Sekcja podstawowa 11.25mm

CIME/M/BE2250SS

 Sekcja podstawowa 22.5mm

CIME/M/BE4500SS

 Sekcja podstawowa 45.0mm

CIME/M/SE1125SS

 Sekcja końcowa 11.25mm

CIME/M/SE2250SS

 Sekcja końcowa 22.5mm

CIME/M/SEF1125SS

 Sekcja końcowa ze stopkami 11.25mm

CIME/M/SEF2250SS

 Sekcja końcowa ze stopkami 22.5mm

CIME/M/FE0000SS

 Stopki

Obudowa na szynę DIN pod płytkę PCB serii CIME/M 2

Uchwyt ścienny
• Uwchwyt montażowy ścienny
• Można go wcisnąć pomiędzy końcowe sekcie bezdodatkowych narzędzi
• Mozna użyć uchwytów prostych lub kątowych
• Sprzedawane po 1 szt


KOD RODZAJ

ZIME/M/MPF

 Prosty

ZIME/M/MPR

 Kątowy

OBUDOWA NA SZYNĘ DIN CIME/M/E
Parametry:
• Dedykowane do płytki PCB o wysokości 72mm
• Montaż na szynę DIN
• Złącze - terminal bloki dostepne w tym samym kolorze

Obudowa na szynę DIN pod płytkę PCB serii CIME/M
TYP Opis

CIME/M/BE2000E

 Sekcja podstawowa do długości 2m

CIME/M/EC0000 E

 Sekcja końcowa

CIME/M/SCREWE

 Elementy montażowe oraz sekcje końcowe

CIME/M/FE0000 E

 Stopki
DŁUGOŚĆ Licza stopek

16-50mm

 1

51-150mm

 2

151-300mm

 3

301-500mm

 4

501-750mm

 5

751-999mm

 6
Typ Opis

CIM72/xxxx/E

 Kompletny moduł
XXXX - wymagana długość pytki PCB - 4mm, np. CIM107/126/E, kompletny moduł dla płytki PCB o długości 130 mm
