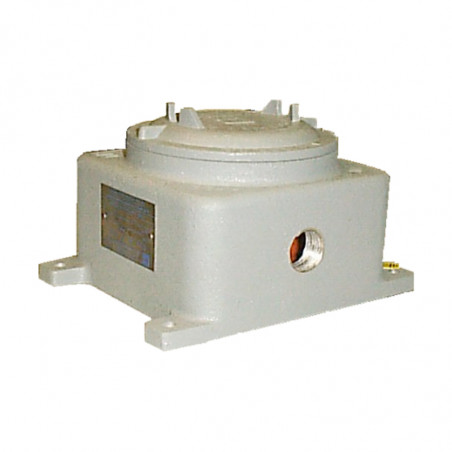

Paneles de control ex en los suministros de bomberos CCA.
  • Paneles de control ex en los suministros de bomberos CCA.

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: EXEPD

Paneles de control ex en los suministros de bomberos CCA.

Panele operatorskie EX z tworzywa sztucznego mogą być wyposażone do 20 elementów przełączająco / sygnalizacyjnych. Urządzenia te mogą być użyte w strefach zagrożenia wybuchem 1 i 21.


Parametry techniczne:
Materiał: Aluminium malowane
Kolor: sZARY, RAL 7001
Stopień ochrony: IP 65
Temperatura pracy: -20oC - +40 oC
Certyfikat: II 2G Ex ed II T4/T6
II 2D Ex tD A21 IP65 T80 oC

Wymiar (LxWxH) [mm] Maksymalna liczba elementów sterowniczo/kontrolnych Model
160x260x90
7

A21-E2-02609
160x360x90
10

A21-E2-03609
230x400x120
20

A21-E2-04011

Opis Funkcja
Przycisk 1NO/1NC lub 2NO lub 2NC
Przycisk podwójny 1NO/1NC lub 2NO lub 2NC
Przycisk wybierakowy 1xbistabilny 1NO/1NC lub 2NO lub 2NC
Przycisk wybierakowy 2xbistabilny 1NO/1NC lub 2NO lub 2NC
Przycisk wybierakowy 2xmonostabilny 1NO/1NC lub 2NO lub 2NC
Przełącznik kluczykowy (przycisk może być wyciągnięty tylko gdy przycisk nie jest wciśnięty) 1NO/1NC lub 2NO lub 2NC
Przycisk STOP awaryjny 1NO/1NC lub 2NC
Lampka sygnalizacyjna Czerwona, zielona, żółta, biała
Przycisk podświetlany Czerwony, zielony, żółty, biały, 1NO lub 1NC
Ślepy STOP

A21-E2-02609 A21-E2-03609 A21-E2-04011
Panele operatorskie EX, sterowniczy A21-E2-02609 Panele operatorskie EX, sterowniczy A21-E2-03609 Panele operatorskie EX, sterowniczy A21-E2-04011

PANELE STEROWNICZE EX OGNIOSZCZELNE



Panele operatorskie w wersji Ex d – ognioszczelnej są elastycznym rozwiązaniem dedykowanym do bardzo ciężkich warunków pracy. Elastyczność oraz pewne kontrolowanie certyfikacji umożliwia dostarczenie bardzo ciekawych rozwiązań. Wszystkie panele/obudowy ex wykonane są zgodnie z najnowszymi wersjami norm EN / IEC. Ognioszczelne urządzenia EX umożliwiają pracę w strefach zagrożenia wybuchem 1 i 21. Duża elastyczność w doborze elementów sterujących, regulujących, kontrolnych umożliwia dobór rozwiązania do indywidualnych potrzeb klienta.
PANELE STEROWNICZE EX OGNIOSZCZELNE



Wersja obudowy Ex d Wymiary dla obudowy Ex d [mm] Wymiary dla obudowy Ex e, ze stali nierdzewnej V2A [mm] Maksymalna liczba elementów sterowniczo/kontrolnych

CCA 0
150x150x120
200x300x155
3

CCA 1
165x165x135
400x300x200
4

CCA 2
190x190x160
400x400x200
6

CCA 3
225x255x190
480x360x240
12

CCA 4
270x305x225
600x500x300
14

CCA 5
300x340x260
800x600x300
24

Inne rozmiary oraz konfiguracja na zapytanie.
Menos
Lee mas
