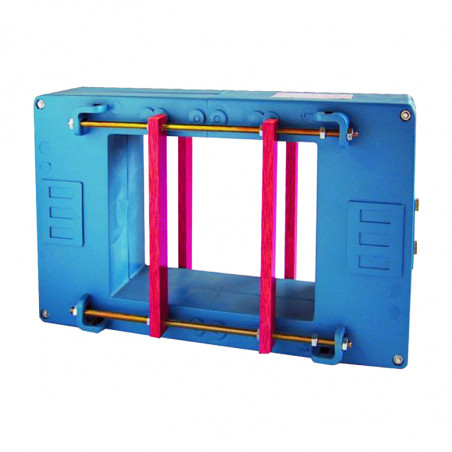

TAT165 Transformador de corriente para un riel de 165x127mm
  • TAT165 Transformador de corriente para un riel de 165x127mm

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: FRER

TAT165 Transformador de corriente para un riel de 165x127mm

Technical Data

Thermoplastic material UL94-V0
Operating frequency 50-60Hz
Voltage 0.72kV
Test voltage 3kV * 1’50Hz
Insulation Klasa E
Protection degree IP 20
Continuous overcurrent 1.2In
Rated short-time thermal current (I th) 80 In
Rated dynamic current (I dyn) 2.5 x I th
Safety factor N<5
max. power dissipation (max range value) <70W
Operating temperature -25 +50o C
Storage temperature -40 +80o C
Manufactured according to

IEC/E N 60044-1,
VDE, BS, UTE


SECONDARY 5A

Ratio Burdens
[VA]		 Code
cl. 0.5 cl. 1
1000/5 A 25 50

TAT1651K0X05
1200/5 A 30 60

TAT1651K2X05
1500/5 A 35 70

TAT1651K5X05
2000/5 A 40 80

TAT1652K0X05
2500/5 A 50 100

TAT1652K5X05
3000/5 A 70 120

TAT1653K0X05
4000/5 A 80 150

TAT1654K0X05
5000/5 A 100 180

TAT1655K0X05
6000/5 A 100 180

TAT1656K0X05
8000/5 A 100 180

TAT1658K0X05

SECONDARY 1A

Ratio Burdens
[VA]		 Code
cl. 0.5 cl. 1
1000/1 A 25 50

TAT1651K0X01
1200/1 A 30 60

TAT1651K2X01
1500/1 A 35 70

TAT1651K5X01
2000/1 A 40 80

TAT1652K0X01
2500/1 A 50 100

TAT1652K5X01
3000/1 A 70 120

TAT1653K0X01
4000/1 A 80 150

TAT1654K0X01
5000/1 A 100 180

TAT1655K0X01
6000/1 A 100 180

TAT1656K0X01
8000/1 A 100 180

TAT1658K0X01


Dimensions

Przekładnik prądowy TAT165 na szynę 165x127mm wymiary
