Módulos IGBT rápido - Serie HNF
Módulos IGBT rápido - Serie HNF

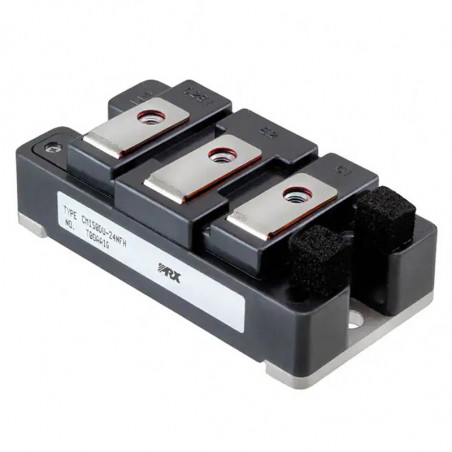

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: Mitsubishi

Módulos IGBT rápidos - serie NFH

Datos técnicos

  • pérdidas de desconexión muy bajas mediante el uso de la estructura CSTBT con control del tiempo de vida de los portadores,
  • optimizado para frecuencia de 50kHz de conmutación dura
  • excelente característica para "conexión suave",
  • baja inductancia de conexiones.

Datos eléctricos

TipoValor máximoCarcasa
Vces
[A]
lc
[A]
Pc
[W]
600V
CM100DUS-12F600100350NFH3
CM150DUS-12F600150520NFH3
CM200DU-12NFH600200590NFH3
CM300DU-12NFH600300780NFH1
CM400DU-12NFH600400960NFH1
1200V
CM100DU-24NFH1200100560NFH3
CM150DU-24NFH1200150650NFH3
CM200DU-24NFH1200200830NFH1
CM300DU-24NFH12003001130NFH1
CM400DU-24NFH12004001040NFH2
CM600DU-24NFH12006001550NFH2

Nota:
Módulos de esta serie disponibles en configuración de medio puente.

Carcasa NFH1
MODUŁY IGBT SZYBKIE - SERIA NFH obudowa CM300DU-12NFH, CM400DU-12NFH, CM200DU-24NFH, CM300DU-24NFH
Carcasa NFH2
MODUŁY IGBT SZYBKIE - SERIA NFH - obudowa CM400DU-24NFH, CM600DU-24NFH
Carcasa NFH3
MODUŁY IGBT SZYBKIE - SERIA NFH - obudowa CM100DUS-12F, CM150DUS-12F, CM200DU-12NFH, CM100DU-24NFH, CM150DU-24NFH
