condensadores de alta tensión - Serie EC
  • condensadores de alta tensión - Serie EC

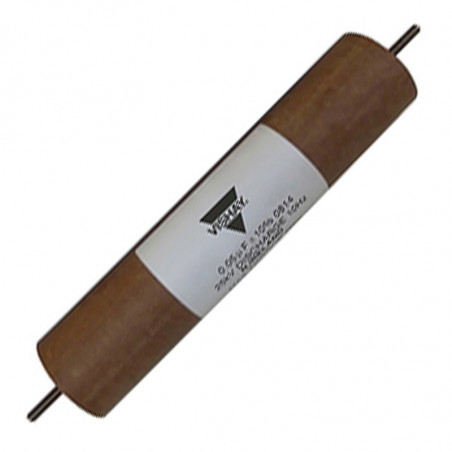

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: Vishay

Condensadores de alto voltaje - serie EC

Aplicación:

Fuentes de alimentación HV, filtros HV, transmisores RF.



Datos técnicos

Rango de temperatura:de -40°C a 80°C
Tolerancia de capacidad:±10% a 1 kHz
Tiempo de funcionamiento:65°C y UN - 50000 horas
Posición de montaje:vertical


TipoCapacidad
[µF]		Voltaje UDC
[kV]		Dimensiones
[mm]
LD
EC100-1040,11011565
EC100-2540,251014075
EC100-5040,51020595
EC200-5030,052018065
EC200-1040,12023065
EC200-2540,252028075
EC200-5040,52036095
EC300-2530,0253024565
EC300-5030,053032065
EC300-1040,13039565
EC300-2540,253051075
EC400-2530,0254030565
EC400-5030,054041065
EC400-1040,14034595
EC500-1030,015027065
EC500-2530,0255033565
EC500-5030,055043075
EC500-1040,15043095
EC600-5020,0056031065
EC600-1030,016031075
EC600-2530,0256039075
EC600-5030,056050075
EC600-1040,16061595
EC800-5020,0058040065
EC800-1030,018040075
EC800-2530,0258050095
EC800-5030,058065095
EC1000-5020,00510048565
EC1000-1030,0110048575
EC1000-2530,02510061095
EC1000-2530,0510080095
EC1200-5020,00512042575


Obudowa – wymiary [mm]


Kondensatory wysokonapięciowe - seria EC wymiary



Tętnienia

El valor de la componente continua y las ondulaciones no debe exceder el valor nominal de la tensión del condensador. Valor permitido de las ondulaciones de tensión en relación con el valor de la tensión nominal (valor pico a pico).


Kondensatory wysokonapięciowe - seria EC wykres tętnienia

Menos
Lee mas
