controlador híbrido módulos IGBT
  • controlador híbrido módulos IGBT

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: Mitsubishi

Controladores híbridos para módulos IGBT

TipoVcc
[V]
VEE
[V]
Corriente de salida
[A]
Frecuencia máxima
de conmutación
[kHz]
Convertidor
DC-DC incorporado
AplicaciónSerie de módulos

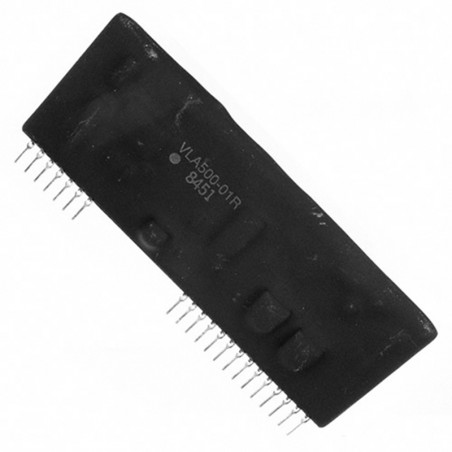

VLA500-01R18-12±12hasta 20para módulos de 600V hasta 800A
para módulos de 1200V a 1400A
para módulos de la serie NF y A
VLA500K-01R18-12±12hasta 20para módulos de 600V a 600A
para módulos de 1200V a 1400A
para módulos de 1700V a 1000A
para módulos de la serie NF
para módulos de la serie NF
para módulos de la serie A-l 700V
VLA502-01R18-12±12hasta 60todos los módulos 600V y 1200V NFHpara módulos de la serie NFH
VLA503-01R18-15±5hasta 20Nopara módulos de 600V a 400A
para módulos de 1200V y 1400V a 200A
para módulos de la serie H, NF, A, U
M57962AL-01R
VLA504-01R18-15±2hasta 20Nopara módulos de 600V a 200A
para módulos de 1200V y 1400V hasta 100A
para módulos de la serie H, NF, A, U
M57959AL-01R
VLA507-01R18

hasta 20

hasta 30

Nopara módulos de 600V hasta 600A
para módulos de 1200V hasta 150A para módulos de 1200V hasta 150A
para módulos de la serie NF para módulos de la serie NFH
VLA513-01R18-12±5

hasta 20

hasta 30

hasta 60

Nopara módulos de 600V hasta 600A
para módulos de 1200V hasta 400A
para módulos de 600V hasta 600A
para módulos de 1200V hasta 600A
para módulos de 600V hasta 200A
para módulos de 1200V hasta 200A
para módulos de la serie NF para módulos de la serie NFM para módulos de la serie NFH
M57161L17-5,5±7hasta 20para módulos de 600V hasta 600A
para módulos de 1200V hasta 400A
para módulos de la serie F y NF
M57160AL18-15±5hasta 20Nopara módulos de 600V hasta 600A
para módulos de 1200V hasta 400A
para módulos de la serie F y NF

STEROWNIKI HYBRYDOWE DO MODUŁÓW IGBT - schemat

STEROWNIKI HYBRYDOWE DO MODUŁÓW IGBT - schemat
