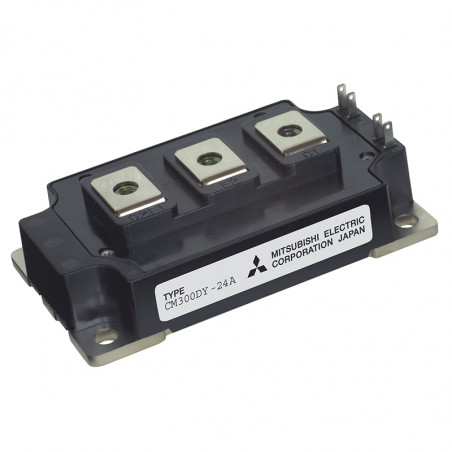

módulos IGBT quinta generación - Serie A
  • módulos IGBT quinta generación - Serie A

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: Mitsubishi

5ª generación de módulos IGBT - serie A

Datos técnicos

  • bajo V CE(sat)
  • alta resistencia al cortocircuito,
  • baja capacidad de puerta,
  • aproximadamente 10% mayor corriente de inversor: 15% mejor ∆T(j- f) en comparación con otros módulos ofrecidos en el mercado tipo Trench,
  • tamaño de carcasa optimizado,
  • excelente conductividad térmica gracias al uso de nitruro de aluminio en la capa aislante,
  • baja inductancia de conexión,
  • mejorada resistencia a los ciclos de temperatura mediante el uso de tecnología de soldadura.


TipoValor máximoEncapsulado
V ces
[V]		IC
[A]		PT
[W]
CM100DY-24A1200100672A1
CM150DY-24A1200150960A1
CM200DY-24A12002001340A1
CM300DY-24A12003001890A2
CM400DY-24A12004002710A3
CM600DY-24A12006003670A3
CM400HA-24A12004002350A4
CM600HA-24A12006003670A4
CM600HB-24A12006003670A5
1700 V
CM75DY-34A170075780A1
CM100DY-34A1700100960A1
CM150DY-34A17001501600A2
CM200DY-34A17002001980A2
CM300DY-34A17003002900A3
CM400DY-34A17004003780A6
CM500HA-34A17005005000A4


SímboloEsquema eléctrico
H MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A schemat działania
D


Carcasa A1
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A2		Carcasa A2
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A2
Carcasa A3
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A3		Carcasa A4
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A4
Carcasa A5
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A5		Carcasa A6
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A6
