Fabricante: Eaton / CEAG

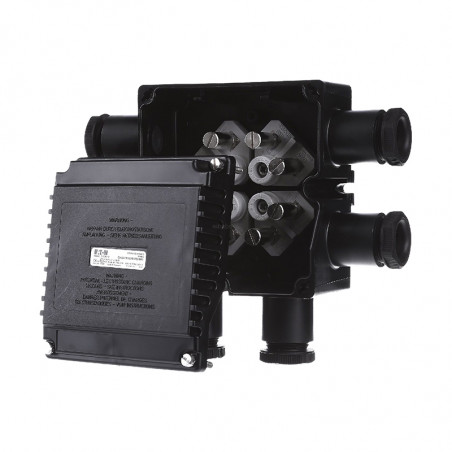

EQ serie 791 Cajas de poliamida - Configuración estándar

Puszki rozgałęźne EX serii 791 z poliamidu / standardowa konfiguracja


Dane techniczne

GHG79101 do 6 zacisków
Oznakowanie wg 94/9/WE (ATEX)

Certyfikat badania typu WE
Certyfikat zgodności IECEx
Oznakowanie wg IECEx

Dopuszczalna temperatura otoczenia
Napięcie znamionowe
Prąd znamionowy
Zaciski przyłączeniowe


Klasa ochronności
Stopień ochrony wg EN 60529
Materiał obudowy		 II 2G Ex dem ia IIC T6
II 2D Ex tD A21 IP66 T80°C
PTB 00 ATEX 3108
IECEx BKI 07.0034
Ex e II T6 / Ex ia IIC T6
Ex tD A21 IP66 T58°C
-20°C do +40°C / -55°C do +40°C (opcja)
690 V / 550 V1)
zależny od przekroju zacisku
max. 4 x 4 mm2/PE 4 x 2,5 mm2 (linka)
max. 2 x 6 mm2/PE 4 x 4 mm2 (jednodrutowe)
lub 2 x 6 mm2 + 1 x 2,5 mm2
I
IP66
Poliamid
GHG79101 do 6 zacisków
Dławnice /gwint obudowy

Wymiary (dł. x szer. x wys.)
Waga		 max. 4 x M25 dla kabla Ø 10-17 mm
max. 4 x M20 gwint metalowy
81,5 x 100 x 61 mm
około 0,3 kg
GHG79102 do 6 zacisków
Dławnice /gwint obudowy


Wymiary (dł. x szer. x wys.)
Waga		 max. 6 x M25 dla kabla Ø 10-17 mm
max. 6 x M32 dla kabla Ø 12-21 mm
max. 6 x M20 gwint metalowy
117,5 x 113,5 x 73,5 mm
około 0,5 kg
1) Do zacisków sprężynowych.
GHG7910201R0001
GHG7910201R0006
GHG7910101R0002
GHG7910101R0001


Wymiary




Dane do zamówienia


Projekt Dławnice Liczba zacisków Nr produktu
GHG79101 do 6 zacisków
2 x M25 dla kabla Ø 10-17 mm 4 x Ex-e, 1 x PE GHG7910101R0001
4 x M25 dla kabla Ø 10-17 mm
zawiera 2 zaślepki M25		 4 x Ex-e, 1 x PE GHG7910101R0002
4 x M20 gwint metalowy
zawiera 2 zaślepki M20		 4 x Ex-e, 1 x PE GHG7910101R0019
4 x M25 dla kabla Ø 8-17 mm
zawiera 2 zaślepki M25		 4 x 4 Ex-e1), 2 x PE GHG7910101R0069
4 x M20 gwint metalowy
zawiera 2 zaślepki M20		 4 x 4 Ex-e1), 2 x PE GHG7910101R0068
GHG 791 02 do 6 zacisków
4 x M25 dla kabla Ø 10-17 mm
zawiera 2 zaślepki M25		 6 x Ex-e, 2 x PE GHG7910201R0006
4 x M32 dla kabla Ø 12-21 mm
zawiera 2 zaślepki M32		 6 x Ex-e, 2 x PE GHG7910201R0007
6 x M25 dla kabla Ø 10-17 mm
zawiera 4 zaślepki M25		 6 x Ex-e, 2 x PE GHG7910201R0001
6 x M32 dla kabla Ø 12-21 mm
zawiera 4 zaślepki M32		 6 x Ex-e, 2 x PE GHG7910201R0002
6 x M20 metalowe dławnice kablowe
zawiera 4 zaślepki M20		 8 x Ex-e, 1 x PE GHG7910201R0003

1) Zacisk sprężynowy.
Inne zastosowania na życzenie.



Akcesoria


Typ Zastosowanie Sposób montażu Nr produktu
Płyta montażowa do puszki rozgałęźnej 791 01
Rozmiar 1 montaż naścienny montaż bezśrubowy GHG6101953R0101
Rozmiar 1 montaż na kratownicy montaż bezśrubowy GHG6101953R0103
Rozmiar 1 montaż na wysięgniku montaż bezśrubowy GHG6101953R0102
Zadaszenie ochronne, rozmiar 2 Płyta montażowa, rozmiar 1 - GHG6101955R0101
Płyta montażowa do puszki rozgałęźnej 791 02
Rozmiar 2 montaż naścienny montaż bezśrubowy GHG6101953R0104
Rozmiar 2 montaż na kratownicy montaż bezśrubowy GHG6101953R0106
Rozmiar 2 montaż na wysięgniku montaż bezśrubowy GHG6101953R0105
Zadaszenie ochronne, rozmiar 2 Płyta montażowa, rozmiar 1 - GHG6101955R0102
