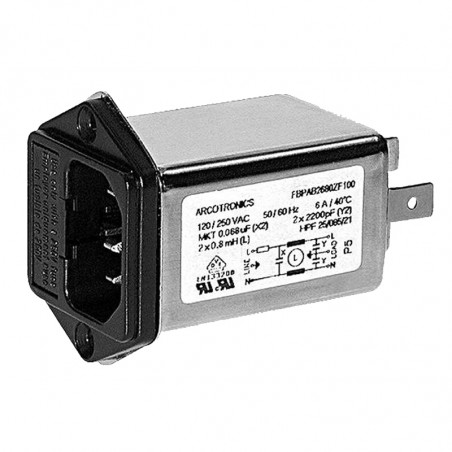

FILTROS RFI LC-CIRCUITO SERIE F.AP-F.BQ-F.CP-F.CQ
  • FILTROS RFI LC-CIRCUITO SERIE F.AP-F.BQ-F.CP-F.CQ

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: Arcotronics

FILTROS RFI LC-CIRCUITO SERIE F.AP-F.BQ-F.CP-F.CQ

Electrical data

Nominal voltage (UR): max. 250V 50/60HZ
Nominal current (IN): at ambient temperature 40°C
Leakage current (IL): 220V, 50Hz
Voltage test (2s): line - ground 3000 VDC and/or 800 VAC
line - line 1700 VDC
Climatic category: HPF (25/85/21)
Temperature range: -25°C - 85°C

Type IN
[A]		 L
[mH]		 Cx
[µF]		 Cy
[pF]		 IL
[mA]
R- -.AB.2680.ZA.100 1 2x10 0,068 2x2200 2x0.2
F.- -.AB.2680.ZB.100 2 2x4 0,068 2x2200 2x0.2
F.- -.AB.2680.ZC.100 4 2x1.5 0,068 2x2200 2x0.2
F.- -.AB.2680.ZF.100 6 2x0.8 0,068 2x2200 2x0.2
F.- -.AB.2680.ZG.100 10 2x0.13 0,068 2x2200 2x0.2

Marking

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ sposób oznaczania

Scheme

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ schemat

Casing F.B-
FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ obudowa F B

Casing F.C-
FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ obudowa F C

Characteristics – attenuation

................... - symmetrical (line-line)
___________ - asymmetrical (line-ground)

FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ charakterystyka FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ charakterystyki 2
FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ charakterystyki 3 FILTRY PRZECIWZAKŁÓCENIOWE LC-RFI Z BEZPIECZNIKIEM SERIA F.AP-F.BQ-F.CP-F.CQ charakterystyki 4
