Iluminación LED para las máquinas herramientas de la pista Alpha

pistaalfa

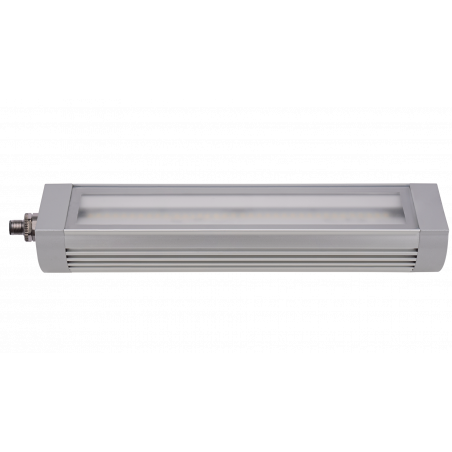

La serie Track Alpha es una lámpara de máquina de montaje en superficie construida a partir de una carcasa de aluminio resistente de alta disipación de calor, resistente a la vibración, y se puede instalar y usar de manera segura en los entornos de máquina más exigentes. Las luminarias Track Alpha son incluso la solución flexible óptima para la actualización de máquinas antiguas al combinar la carcasa de 2 3/4 ”de diámetro, el conector M12 y los soportes de montaje universales. Las luminarias Track Alpha están certificadas con el grado de protección IP67 y son adecuadas para ambientes húmedos con aceites, refrigerantes, grasas y polvo. El vidrio frontal de seguridad templado de 3/16″ es resistente a las impurezas a los impactos IK07 y se enfría al tacto sobre una superficie brillante para evitar el gripado del refrigerante en el vidrio, provocando que se broncee. Esta lámpara de máquina produce una intensa potencia lumínica de hasta 6.500 lúmenes gracias a nuevas placas LED de alta eficiencia diseñadas con la tecnología electrónica más avanzada. Los reflectores rediseñados en combinación con un difusor antideslumbrante brindan una iluminación uniforme y una distribución de luz difusa en áreas amplias dentro de máquinas gigantes. La serie de montaje en superficie Track Alpha ofrece cinco longitudes estándar y muchas preferencias de tamaño personalizadas gracias a un diseño de carcasa de aluminio modular y PCB optimizadas. El cable tradicional de 10 pies o el conector M12 brindan una conexión eléctrica segura, rápida y fácil de hasta 24 V CC o 110 V CA sin una fuente de alimentación adicional. Las luminarias Track Alpha son lámparas de montaje en superficie que son la respuesta como iluminación de máquinas para máquinas CNC complejas, aplicaciones de fabricación y automatización. Hay dos opciones de montaje estándar disponibles: abrazaderas traseras o soportes de montaje laterales, que proporcionan un montaje seguro y una instalación flexible de las luminarias en máquinas antiguas reacondicionadas. Por lo tanto, permiten un ajuste preciso de la dirección de la luz hasta 95 ° en relación con el área de trabajo.

• Iluminación LED adecuada para su uso en centros de mecanizado medianos y grandes
• Resistente a la corrosión y vibraciones
• Protección total de la lámpara contra la entrada de polvo y muchos aceites y refrigerantes
• Resistente a las virutas del mecanizado.
• Iluminación natural y eficiente que garantiza una iluminación uniforme de la superficie
• Ahorro de energía del 50 % y haz constante durante 60 000 horas
• Sin radiación ultravioleta o infrarroja
• No se necesita equipo adicional
• Conéctate de forma rápida y segura
• Sin inversión de polaridad
• 7 variantes, 6 longitudes diferentes
• Una selección de longitudes de cable de alimentación de 5 a 33 pies
• De uso universal para satisfacer todas las necesidades
• Intercambiable con equipos obsoletos existentes manteniendo los agujeros existentes

El secreto de esta lámpara es su total flexibilidad. Con 7 versiones y 6 longitudes diferentes, el TRACK ALPHA es adecuado para un sinfín de aplicaciones. Hemos diseñado esta serie para que pueda conectarse directamente a 24Vdc, 110Vac o 230Vac sin componentes externos. Además, por sus dimensiones y potencia, puede sustituir rápida y fácilmente a las lámparas fluorescentes tradicionales y optimizar equipos adicionales. TRACK ALPHA no se desarrolló como un accesorio, sino como una adición completa a su máquina.

Mecánico

• Carcasa de aluminio anodizado, de 2,75” de diámetro, con tapones laterales pintados
• Un disipador de calor que disipa más calor incluso a la temperatura máxima de funcionamiento
• Vidrio frontal templado resistente a impactos IK06 de 0.2” (5 mm) de espesor
• Grado de protección IP67 y junta tórica de Viton®
• 6 longitudes diferentes para 7 modelos diferentes

Eléctrico

Los circuitos están diseñados para optimizar la dispersión de la luz y buscar un equilibrio entre eficiencia y durabilidad.

• Placa LED de alimentación con drivers de 24 Vdc integrados
• Fuente de alimentación integrada de 24Vdc o 110Vac o 230Vac
• Conexión mediante conector M12 macho en la lámpara
• Cable de alimentación con conector hembra M12

Óptico

Iluminación difusa y uniforme, incluso dentro y fuera de la estructura. El filtro prismático satinado proporciona una iluminación uniforme de cualquier longitud, al tiempo que evita el efecto de deslumbramiento.

• Iluminación monocromática 5000K CRI 80
• Haz difuso de 120 °
• Sin riesgo fotobiológico según EN 62471

SOPORTES DE MONTAJE

ALFA.FX02

Robusto, versátil y resistente a las vibraciones, es un soporte ajustable en ángulo de 90°. Fabricado en acero inoxidable cromado, es la solución ideal cuando necesita ajustar la dirección del haz de flujo en aplicaciones de alta vibración.

ALFA.CLIP

Fuerte, flexible y resistente a las vibraciones, es un soporte ajustable en ángulo de 30°. Fabricado en aluminio anodizado, es la solución perfecta cuando necesita modernizar máquinas herramienta y centros de mecanizado obsoletos.

B03

Fuerte escudo magnético fabricado en neodimio y alto agarre. Úselo junto con los soportes ALPHA.FX02 cuando necesite mover la luz con frecuencia en diferentes posiciones. Adecuado para su uso en aplicaciones de alta vibración.

CABLES DE PODER

La serie TRACK ALPHA se puede suministrar con cables de interconexión PUR preensamblados con conector hembra M12 (recto o de 90 °) en varias longitudes de 5 a 33 pies, y están disponibles conectores macho y hembra M12 personalizados para una integración especialmente sencilla.

N11810001040302 Conector recto hembra M12
M12V.F.3C1.5 Conector M12 hembra 4P 3 polos móvil con cable de 1,5 m	M12V.F.3C3 Conector M12 hembra 4P 3 polos móvil con cable de 3m	M12V.F.3C5 Conector M12 hembra 4P 3 polos móvil con cable de 5m	M12V.F.3C10 Conector M12 hembra 4P 3 polos móvil con cable de 10m
N11910001040302 Articulación móvil hembra M12 90°
M12V.FL.3C1.5 Conector Flotante M12 90° Hembra 4P 3 Polos con cable de 1,5m	M12V.FL.3C3 Conector móvil M12 90° hembra 4P 3 polos con cable de 3m	M12V.FL.3C5 Conector móvil M12 90° hembra 4P 3 polos con cable de 5m	M12V.FL.3C10 Conector móvil M12 90° hembra 4P 3 polos con 10m de cable
