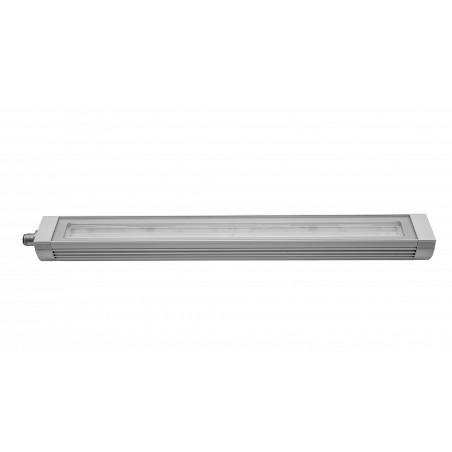

Iluminación alfa compacta

Alfa compacto

La serie Compact Alpha es una lámpara de máquina condensada de montaje en superficie, construida a partir de una carcasa delgada de aluminio con alta disipación de calor, es resistente a las vibraciones y se puede instalar y usar de manera segura en los entornos de máquina más exigentes. Las luminarias Compact Alpha son incluso las soluciones de iluminación más brillantes e ideales para pequeñas máquinas CNC de precisión gracias a la combinación de una carcasa de 19/16 ″ de diámetro equipada con placas LED de nuevo concepto, conector M12 y soporte de montaje lateral universal. Las luminarias Compact Alpha están certificadas con el grado de protección IP67 y se adaptan perfectamente a entornos húmedos con aceites, refrigerantes, grasas y polvo. El vidrio frontal de seguridad templado de 3/16″ es resistente a impactos IK08 y se enfría al tacto sobre una superficie brillante para evitar que el refrigerante se pegue al vidrio y lo dore. Esta lámpara de máquina produce una intensa salida de luz de hasta 2600 lúmenes y una eficiencia de 108 lúmenes/W, gracias a placas de circuito LED de alta eficiencia diseñadas con la tecnología electrónica más avanzada. Tres ópticas estándar: los ángulos de apertura de 30, 90 o 110 grados brindan flexibilidad para una iluminación estrecha, media o amplia dentro de las máquinas mientras mantienen una distribución uniforme de la luz. La serie de montaje en superficie Compact Alpha ofrece cuatro longitudes estándar y muchas preferencias de tamaño personalizadas gracias a un diseño de carcasa de aluminio modular y placas de circuito LED optimizadas. Un cable tradicional de 10 pies o un conector M12 proporciona una conexión eléctrica de 24 V CC segura, rápida y fácil sin ninguna fuente de alimentación adicional. Las luminarias compactas Alpha son lámparas de montaje en superficie que son la respuesta como iluminación de máquinas para máquinas CNC de precisión, máquinas de transferencia, máquinas de granallado y aplicaciones de automatización. Un soporte de montaje lateral estándar garantiza un montaje seguro y una instalación flexible de la luminaria. Por lo tanto, permite un ajuste preciso de la dirección de la luz hasta 70 ° en relación con el área de trabajo.

• Iluminación LED apta para pequeñas máquinas herramienta con poco espacio interior
• Resistente a la corrosión y vibraciones
• Alta resistencia a aceites, refrigerantes y virutas de metal
• Protección total de la lámpara contra la entrada de polvo.
• Iluminación natural y eficiente que garantiza una iluminación uniforme de la superficie
• Ahorro de energía del 50 % y haz constante durante 60 000 horas
• Regulable o PWM
• Sin radiación ultravioleta o infrarroja
• No se necesita equipo adicional
• Conéctate de forma rápida y segura
• Sin inversión de polaridad
• 4 modelos, 4 longitudes diferentes
• Una selección de longitudes de cable de alimentación de 5 a 33 pies
• De uso universal para satisfacer todas las necesidades
• Adecuado para la modernización

Mecánico

Para todas las aplicaciones donde se necesita una iluminación de alto rendimiento con requisitos mínimos de espacio.

• Carcasa de aluminio anodizado de 1.57” en Ø
• Un disipador de calor que disipa más calor incluso a la temperatura máxima de funcionamiento
• Parabrisas templado resistente a impactos IK06 de 0.16” de espesor
• Grado de protección IP67 y junta tórica de Viton®
• 4 longitudes diferentes para 4 modelos diferentes

Eléctrico

Los circuitos están diseñados para optimizar la dispersión de la luz y buscar un equilibrio entre eficiencia y durabilidad.

• Placa LED de alimentación con drivers de 24 Vdc integrados
• Conexión mediante conector M12 macho en la lámpara
• Cable de alimentación con conector hembra M12 (opción de diferentes longitudes, conector recto o de 90°)

SOPORTES DE MONTAJE

CO.ALFA.01

Robusto, versátil y resistente a las vibraciones, este es un soporte ajustable en ángulo de 70°. Fabricado en acero inoxidable cromado, es la solución ideal cuando se necesita ajustar la dirección del chorro en aplicaciones de alta vibración. El código de producto incluye varios soportes con tornillos de fijación M3 y arandelas de mango de acero.

B05

Fuerte escudo magnético fabricado en neodimio y alto agarre. Úselo junto con los soportes CO.ALPHA.FX01 cuando necesite mover la luz con frecuencia a diferentes posiciones. Adecuado para su uso en aplicaciones de alta vibración.

CABLES DE PODER

La serie COMPACT ALPHA se puede suministrar con cables de interconexión PUR preensamblados con conector hembra M12 (recto o de 90 °) en varias longitudes de 5 a 33 pies, y están disponibles conectores macho y hembra M12 personalizados para una integración particularmente fácil.

N11810001040302 Conector recto hembra M12
M12V.F.3C1.5 Conector M12 hembra 4P 3 polos móvil con cable de 1,5 m	M12V.F.3C3 Conector M12 hembra 4P 3 polos móvil con cable de 3m	M12V.F.3C5 Conector M12 hembra 4P 3 polos móvil con cable de 5m	M12V.F.3C10 Conector M12 hembra 4P 3 polos móvil con cable de 10m
N11910001040302 Articulación móvil hembra M12 90°
M12V.FL.3C1.5 Conector Flotante M12 90° Hembra 4P 3 Polos con cable de 1,5m	M12V.FL.3C3 Conector móvil M12 90° hembra 4P 3 polos con cable de 3m	M12V.FL.3C5 Conector móvil M12 90° hembra 4P 3 polos con cable de 5m	M12V.FL.3C10 Conector móvil M12 90° hembra 4P 3 polos con 10m de cable
