Fabricante: ETI Polam

Límites de recoveco para proteger los sistemas fotovoltaicos Etitec -PV.

Ograniczniki przepięć do ochrony systemów fotowoltaicznych ETITEC -PV

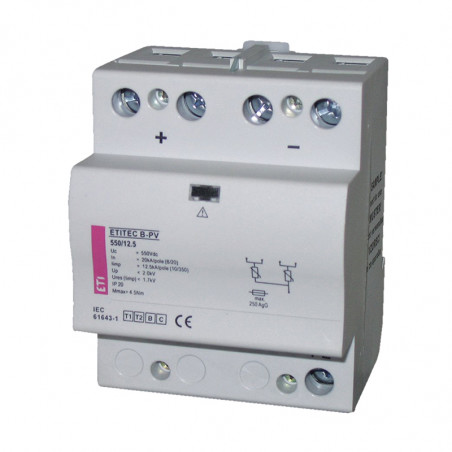

Ograniczniki przepięć ETITEC B-PV

Seria ograniczników przepięćETITEC B-PV jest przeznaczona do ochrony systemów fotowoltaicznych - paneli PV (instalacji solarnych) przed przepięciami: łączeniowymi lub pochodzącymi od wyładowańatmosferycznych pośrednich lub bezpośrednich. Znajdujązastosowanie w obiektach wyposażonych w zewnętrzną instalacjęod gromową. Układ wewnętrzny ograniczników zawiera dwa warystory, z których każdy zabezpieczony jest elementem termicznym - odłącznikiem.

Zalety:
-wysoki znamionowy prąd wyładowczy Iimp
-wewnętrzne zabezpieczenie: oddzielny element termiczny dla każdego warystora
-wskaźnik uszkodzenia warystora: wizualny + styki sygnalizacji zewnętrznej (RC)

Ograniczniki przepięć ETITEC B-PV



Dane techniczne

Typ ETITEC B-PV xxxx/12,5 (10/350)
550 V 1000 V
Zgodność z normami IEC-61643-1
Napięcie pracy trwałej U. (DC) 550 V 1000V
Znamionowy prąd wyładowczy In (8/20) 20 kA 20 kA
Max. prąd wyładowczy I (8/20) 40 kA 40 kA
Znam. prąd wyładowczy Itop (10/350)/1-bieg. 12,5 kA 12,5 kA
Energia właściwa 39 kJ/Q 39 kJ/Q
Ładunek Q 6,25 As 6,25 As
Poziom ochrony Up przy In (8/20) < 2,0 kV < 2,6 kV
Poziom ochrony Up przy I^ (10/350) < 1,7 kV < 2,4 kV
Czas zadziałania (odpowiedzi) tA < 25 ns
Prąd upływu przy Uc < 1,5 mA
Zabezpieczenie termiczne Tak
Zabezpieczenie wstępne (jeśli zab. gł. > 250A) 250 A gG
Wytrzymałość zwarciowa 25 kA/ 50 Hz
Temperatura pracy - 40oC ... +80oC
Pojemność zacisków 35 mm2(drut)/25 mm2 (linka)
Moment dokręcania Max. 4,5 Nm
Montaż na szynie TH35
Stopień ochrony IP20
Materiał obudowy Tworzywo termoplastyczne, niepalne wg Ul 94 V-0
Szerokość 4 moduły
Styki sygnalizacyjne - typ ...RC
Obciążenie znamionowe AC 250V/0,5A; 125V/3A
Pojemność zacisków Max. 1,5 mm2
Moment dokręcania 0,25 Nm

ETITEC B - PV
Typ Nr kodowy U (V DC) (kA) | (g) Pakowanie (szt.)

ETITEC B-PV 550/12,5 (10/350)

 002445202 550   300

ETITEC B-PV 1000/12,5 (10/350)

 002445203 1000 12,5 350 1/3

ETITEC B-PV 550/12,5 (10/350) RC

 002445204 550 310

ETITEC B-PV 1000/12,5 (10/350) RC

 002445205 1000   360

Ograniczniki przepięć ETITEC B-PV

Ograniczniki przepięć ETITEC C-PV

Seria ograniczników przepięćETITEC C-PV jest przeznaczona do ochrony systemów fotowoltaicznych PV (instalacji solarnych) przed przepięciami: łączeniowymi lub pochodzącymi od wyładowańatmosferycznych pośrednich lub bezpośrednich. Znajdujązastosowanie w obiektach bez zewnętrznej instalacji odgromowej. Układ wewnętrzny ograniczników zawiera dwa (lub 3) warystory, z których każdy zabezpieczony jest elementem termicznym - odłącznikiem.

Ograniczniki przepięć ETITEC C-PV

Ograniczniki przepięć ETITEC C-PV
Ograniczniki przepięć ETITEC C-PV

Type | ETITEC C-PV xxxx/20 (8/20)
100 V I 550 V 1 1000V
Zgodność z normami Napięcie pracy trwałej Uc (DC) IEC-61643-1
100 V 550V 1000V
Znamionowy prąd wyładowczy In (8/20) 20 kA 20 kA 20 kA
Max. prąd wyładowczy I (8/20) 40 kA 40 kA 40 kA
Poziom ochrony Up przy In (8/20) < 0,7 kV < 2,1 kV < 4,0 kV
Czas zadziałania (odpowiedzi) tA < 25 ns
Prąd upływu przy Uc < 1,5 mA
Zabezpieczenie termiczne Tak
Zabezpieczenie wstępne (jeśli zab. gł. > 250A) 125 A gG
Wytrzymałość zwarciowa 25 kA/ 50 Hz
Temperatura pracy - 40oC ... +80oC
Pojemność zacisków 35 mm2(drut)/25 mm2 (linka)
Moment dokręcania Max. 4,5 Nm
Montaż TH 35
Stopień ochrony IP20
Materiał obudowy Tworzywo termoplastyczne, niepalne wg Ul 94 V-0
Szerokość 2 moduły 3 moduły
Styki sygnalizacyjne - typ ...RC
Obciążenie znamionowe AC 250V/0,5A; 125V/3A
Pojemność zacisków Max. 1,5 mm2
Moment dokręcania 0,25 Nm

Typ Nr kodowy Uc
(V DC)		 I imp
(kA)		 Waga
(g)		 Pakowanie (szt.)

ETITEC C-PV 100/20

 002445206 100 20 200 1/7

ETITEC C-PV 550/20

 002445207 550 255 1/7

ETITEC C-PV 1000/20

 002445208 1000 365 1/5

ETITEC C-PV 100/20 RC

 002445209 100 210 1/7

ETITEC C-PV 550/20 RC

 002445210 550 265 1/7

ETITEC C-PV 1000/20 RC

 002445211 1000 375 1/5

ETITEC C-PV 100/20 moduł wymienny

 002445221 100 80 1/7

ETITEC C-PV 550/20 moduł wymienny

 002445222 550

ETITEC C-PV 1000/20 moduł wymienny

 002445223 1000

Ograniczniki przepięć ETITEC C-PV schemat
