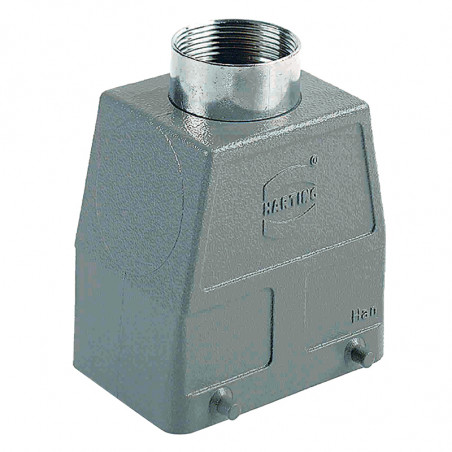

Partes superiores de la carcasa con un hilo de unión métrico
  • Partes superiores de la carcasa con un hilo de unión métrico

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: HARTING Technology Group

Partes superiores de la carcasa con un hilo de unión métrico

Hoods with metric cable entries

 Hoods, side-entryHoods, top-entry
Single lever Han ®3A
 Han ®3A
Double lever
Drawing Dimensions in mm
 abhMPart numberabhMPart number
Single leverDouble Lever    Single leverDouble Lever
Han® 3 A 26,5 26,5 54,5 M20 19 20 003 06201)   28 27 60 M20 19 20 003 1440
28 27 54,4 M20 19 20 003 1640
Han-Brid® 28 27 54,4 M20 19 20 003 1643   28 27 60 M20 19 20 003 1443
26,5 26,5 54,4 M20 19 20 003 06231)   26,5 26,5 60 M20 19 20 003 04231)
Han®10 A 63 29,5 51,5 M20 19 20 010 1540   63 29,5 47 M20 19 20 010 1440
63 36 67,5 M25 19 20 010 0446   63 36 67,5 M25 19 20 010 0446
63 36 67,5 M25 19 20 010 0546
Han®16 A 79,5 29,5 61,5 M20 19 20 016 1540   79,5 29,5 47 M20 19 20 016 1440
79,5 36 70,5 M25 19 20 016 0546   79,5 36 70,5 M25 19 20 016 0446
Han® 32 A 82 56 60 M25   19 20 032 1521 82 56 79 M25   19 20 032 0426
82 56 79 M32   19 20 032 0527 82 56 79 M32   19 20 032 0427
Han® 6 B 60 43 43 M20 19 30 006 1540   60 43 40 M20 19 30 006 1440
60 43 43 M25 19 30 006 1541   60 43 72 M25 19 30 006 0446
60 43 72 M25 19 30 006 0546   60 43 72 M32 19 30 006 0447
60 43 72 M32 19 30 006 0547
Han®10 B 73 43 57 M20 19 30 010 1540 19 30 010 1520 73 43 45 M25   19 30 010 1421
73 43 57 M25 19 30 010 1541 19 30 010 1521 73 43 45 M25 19 30 010 1441
73 43 72 M32 19 30 010 0547 19 30 010 0527 73 43 45 M20 19 30 010 1440 19 30 010 1420
            73 45 72 M32 19 30 010 0447 19 30 010 0427
Han®16 B 93,5 43 62,5 M25 19 30 016 1541 19 30 016 1521 93,5 43 62,5 M25 19 30 016 1441 19 30 016 1421
93,5 43 62,5 M32 19 30 016 1542 19 30 016 1522 93,5 43 62,5 M32 19 30 016 1442 19 30 016 1422
93,5 45 76 M32 19 30 016 0547 19 30 016 0527 93,5 45 76 M32 19 30 016 0447 19 30 016 0427
93,5 45 76 M40 19 30 016 0548 19 30 016 0528 93,5 45 76 M40 19 30 016 0448 19 30 016 0428
Han® 24 B 120 43 62,5 M25 19 30 024 1541 19 30 024 1521 120 43 55 M32 19 30 024 1442 19 30 024 1422
120 43 62,5 M32 19 30 024 1542 19 30 024 1522 120 45 76 M32 19 30 024 0447
120 45 76 M32 19 30 024 0547   120 45 76 M40 19 30 024 0448 19 30 024 0428
120 45 76 M40 19 30 024 0548   120 43 55 M32   19 30 024 0427
120 45 76 M32   19 30 024 0527
120 45 76 M40   19 30 024 0528
Han® 32 B 94 82,5 94 M32   19 30 032 0527 94 82,5 94 M32   19 30 032 0427
94 82,5 94 M40   19 30 032 0528 94 82,5 94 M40   19 30 032 0428
Han® 48 B 132 90 98 M40 19 30 048 0548   132 90 98 M40 19 30 048 0448

1) Hoods/Housings material plastic
