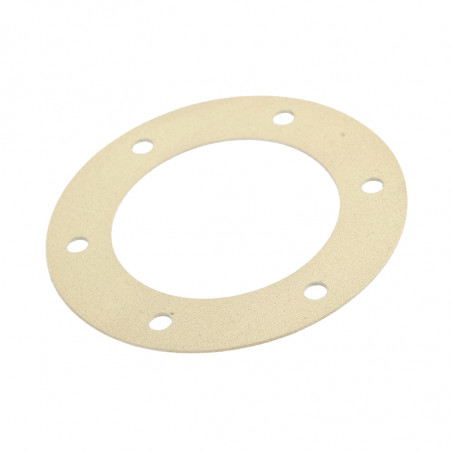

The technique of printing conductive elastomers is a novel and very cost effective method of producing gaskets when compared to conventional means. The printed process produces a highly selective deposit resulting in negligible wastage. Below are its major advantages:
Comparative properties
EcE Material Reference (Type) | 3A | 3B | 3D | 3G | 31 | 3J | 3A/1 | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Elastomer Type (Sil - Silicone) | Sil | Sil | Sil | Sil | Sil | Sil | Sil | |||||
Filler Material | Ag/Ni | Ag/Cu | Ag/Al | Ag | Ag/szkło | Ag/Gr | Al | |||||
Color | Tan | Tan | Tan | Tan | Tan | Grey | Black | |||||
Electrical Properties | ||||||||||||
Volume Resistivity (ohm.cm) | 5 | 5 | 8 | 5 | 5 | 5 | 12 | |||||
Shielding Effectiveness (dB) 10 KHz | 1 068 | 112 | 1 115 | 9 299 | 8 315 | 1 068 | 5 816 | |||||
to | ||||||||||||
700 MHz | 121 | 1 283 | 1 226 | 1 007 | 9 148 | 1 218 | 6 531 | |||||
(Min/Max) | ||||||||||||
Shielding Effectiveness (dB) 200 KHz (H-Field) |
70 | 70 | 70 | 70 | 55 | 70 | 50 | |||||
100 MHz (E-Field) | 105 | 115 | 110 | 115 | 95 | 95 | 72 | |||||
500 MHz (E-Field) | 105 | 115 | 105 | 115 | 95 | 90 | 70 | |||||
2 GHz (Plane Wave) | 100 | 115 | 100 | 115 | 95 | 90 | 65 | |||||
10 GHz (fala płaska) | 100 | 115 | 100 | 115 | 95 | 90 | 65 |
EcE Material Reference (Type) | 3A/1 | 3B/1 | 3D/1 | 31/1 | 3J/2 | 3K/1 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Elastomer Type (Sil - Silicone) | Sil | Sil | Sil | Sil | Sil | Sil | ||||||
Filler Material | Ag/Ni | Ag/Cu | Ag/Al | Ag/szkło | Ni/Gr | Al | ||||||
Color | Tan | Tan | Tan | Tan | Grey | Black | ||||||
Volume Resistivity (ohm.cm) | 5 | 5 | 1 | 1 | 5 | 20 | ||||||
Shielding Effectiveness (dB) 10 KHz | 9 082 | 9 815 | 8 699 | 8 699 | ||||||||
do | ||||||||||||
700 MHz | 1 028 | 1 056 | 9 482 | 9 599 | ||||||||
(Min/Max) | ||||||||||||
Shielding Effectiveness (dB) 200 KHz (H-Field) |
70 | 70 | 70 | 55 | 70 | 50 |
No. of Contacts. | TSC REF | A +/- 0,38 mm |
B +/- 0,38 mm |
C +/- 0,20 mm |
D +/- 0,20 mm |
E +/- 0,38 mm |
r +/-0,20 mm |
R +/- 0,20 mm |
---|---|---|---|---|---|---|---|---|
9 | 21 | 32,7 | 17,5 | 25 | 9,5 | 14 | 2 | 1,6 |
15 | 22 | 41 | 25,6 | 33,3 | 9,5 | 14 | 2 | 1,6 |
25 | 23 | 54,75 | 39,6 | 47,05 | 9,5 | 14 | 2 | 1,6 |
37 | 24 | 71,2 | 55,9 | 63,5 | 9,5 | 14 | 2 | 1,6 |
50 | 25 | 68,8 | 53 | 61,1 | 12 | 16,5 | 2 | 1,6 |
PA-XX-XXX
Example: PA – 3D – 021
PA – Printed
3D – Silver
021 – Shell Size
Gasket Aluminium/Silicone
No. of Contacts. | TSC REF | A +/- 0,38 mm |
B +/- 0,38 mm |
C +/-0,08mm |
D +/- 0,18 mm |
E +/- 0,38 mm |
d +/-0,12 mm |
Rad r |
---|---|---|---|---|---|---|---|---|
9 | 1 | 30,81 | 20,45 | 25 | 11,34 | 14,91 | 3,12 | 3,56 |
15 | 2 | 39,14 | 28,57 | 33,3 | 11,34 | 14,91 | 3,12 | 3,56 |
25 | 3 | 53,03 | 42,29 | 47,05 | 11,34 | 14,91 | 3,12 | 3,56 |
37 | 4 | 69,32 | 58,8 | 63,48 | 11,34 | 14,91 | 3,12 | 3,56 |
50 | 5 | 66,93 | 56,64 | 61,14 | 14,23 | 17,83 | 3,12 | 3,56 |
PB-XX-XXX
Example: PB– 3A – 001
PB – Printed
3A – Silver
021 – Shell Size,
Gasket Aluminium/Silicone
MIL-C-38999 | |||||||
---|---|---|---|---|---|---|---|
Shell size | TSC REF | A+/-0,20 mm | b+/-0,20 mm | C+/-0,25 mm | d+/-0,15mm | E+/-0,20 mm | f+/-0,20 mm |
8 | 1 | 15,09 | 16,25 | 21,34 | 3,43 | 7 | 20,75 |
9+10 | 2 | 18,26 | 19,3 | 24,51 | 3,43 | 7 | 23,8 |
11+12 | 3 | 20,62 | 22,48 | 26,92 | 3,58 | 7,5 | 26,98 |
13+14 | 4 | 23,01 | 25,78 | 29,29 | 3,43 | 7 | 30,28 |
15+16 | 5 | 24,61 | 29,05 | 31,95 | 3,96 | 7,5 | 33,55 |
17+18 | 6 | 26,97 | 32,25 | 34,32 | 3,96 | 7,5 | 36,75 |
19+20 | 7 | 29,36 | 35,18 | 38,1 | 3,58 | 7,5 | 39,68 |
21+22 | 8 | 31,75 | 38,35 | 41,28 | 3,58 | 7,5 | 42,85 |
23+24 | 9 | 34,93 | 41,53 | 44,45 | 4,37 | 8 | 46,03 |
25 | 10 | 38,1 | 44,7 | 47,63 | 4,37 | 8 | 49,2 |
MIL-C-5015/26482 | |||||||
8 | 11 | 15,09 | 12,95 | 22,23 | 3,96 | 7,5 | 17,45 |
10 | 12 | 18,26 | 16,08 | 25,4 | 3,96 | 7,5 | 20,58 |
12 | 13 | 20,65 | 19,3 | 27,79 | 3,58 | 7 | 23,8 |
14 | 14 | 23,01 | 22,48 | 30,18 | 3,96 | 7,5 | 26,98 |
16 | 15 | 24,61 | 25,65 | 32,54 | 3,96 | 7,5 | 30,15 |
18 | 16 | 26,97 | 29,08 | 34,93 | 3,96 | 7,5 | 33,58 |
20 | 17 | 29,36 | 32 | 38,1 | 4,37 | 8 | 36,5 |
22 | 18 | 31,75 | 35,18 | 41,28 | 4,37 | 8 | 39,68 |
24 | 19 | 34,93 | 38,35 | 44,45 | 5,16 | 9 | 42,85 |
MIL-C-5015 | |||||||
---|---|---|---|---|---|---|---|
Shell size | TSC REF | A+/-0,20 mm | b+/-0,20 mm | C+/-0,25 mm | d+/-0,15mm | E+/-0,20 mm | f+/-0,20 mm |
28 | 20 | 39,67 | 44,7 | 50,8 | 5,16 | 9 | 49,2 |
32 | 21 | 44,45 | 51,05 | 57,15 | 5,56 | 9,5 | 55,55 |
36 | 22 | 49,23 | 57,4 | 63,5 | 5,56 | 9,5 | 61,9 |
40 | 23 | 55,58 | 63,75 | 69,85 | 5,56 | 9,5 | 68,25 |
44 | 24 | 60,33 | 70,89 | 76,2 | 5,56 | 9,5 | 75,39 |
48 | 25 | 66,68 | 77,24 | 82,55 | 5,56 | 9,5 | 81,74 |
MIL-C-81511 | |||||||
8 | 26 | 15,09 | 14,68 | 20,62 | 3,18 | 7 | 19,18 |
10 | 27 | 18,26 | 17,52 | 23,8 | 3,18 | 7 | 22,02 |
14 | 28 | 23,01 | 24,08 | 28,58 | 3,18 | 7 | 28,58 |
16 | 29 | 24,61 | 27,25 | 31,75 | 3,18 | 7 | 31,75 |
18 | 30 | 26,97 | 30,45 | 34,11 | 3,18 | 7 | 34,95 |
20 | 31 | 29,36 | 33,57 | 37,26 | 3,18 | 7 | 38,07 |
22 | 32 | 31,75 | 36,75 | 39,67 | 3,18 | 7 | 41,25 |
24 | 33 | 34,93 | 39,95 | 43,26 | 3,86 | 7 | 44,45 |
NON-MIL-STANDARD CONNECTOR GASKETS | |||||||
17 | 34 | 26,97 | 29 | 34,93 | 3,58 | 7,5 | 33,5 |
PD-XX-XXX
Example: PD– 3D – 001
PD – Printed
3D – Silver
001 – Shell Size
