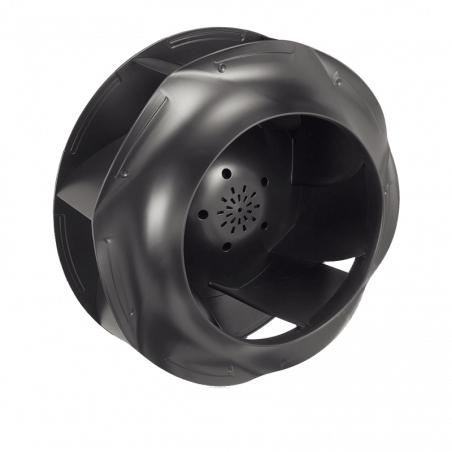

Los ventiladores centrífugos ebm-papst están disponibles con aspas curvadas hacia adelante y hacia atrás. Los ventiladores centrífugos de funcionamiento silencioso con álabes curvados hacia adelante también se suministran con una carcasa espiral. Los ventiladores centrífugos con aspas curvadas hacia atrás están diseñados como ventiladores de rueda libre y no requieren una carcasa espiral. En el caso de ventiladores centrífugos con motores de rotor externo, el motor se coloca en el impulsor, lo que garantiza no solo una refrigeración óptima del motor, sino también un diseño especialmente compacto. Toda la gama está disponible con tecnología AC y GreenTech EC. Además de ser particularmente ahorradores de energía, la electrónica integrada también permite implementar cualquier función de control, monitoreo y mantenimiento, tanto para el hogar inteligente como para la Industria 4.0.
Las ventajas de los ventiladores centrífugos de ebm-papst:
- Ventiladores centrífugos AC y EC con álabes hacia adelante
- Ventiladores de baja presión AC y EC "RadiCal"
- Solución de sistema EC "RadiCal" en carcasa scroll
- Ventiladores de media presión "RadiPac" y "RadiFit" EC
- Diseño compacto gracias a la tecnología de motor de rotor externo
- Amplias gamas de productos para cada aplicación
- Control de velocidad al 100 % mediante interfaz analógica o serie
- Alta eficiencia mediante el uso de la tecnología GreenTech EC
- Funcionamiento silencioso gracias al control de flujo optimizado y la conmutación sofisticada del motor EC
- Puesta en marcha sencilla gracias a componentes perfectamente coordinados: sistema de control/motor/ventilador
- Accesorios extensos

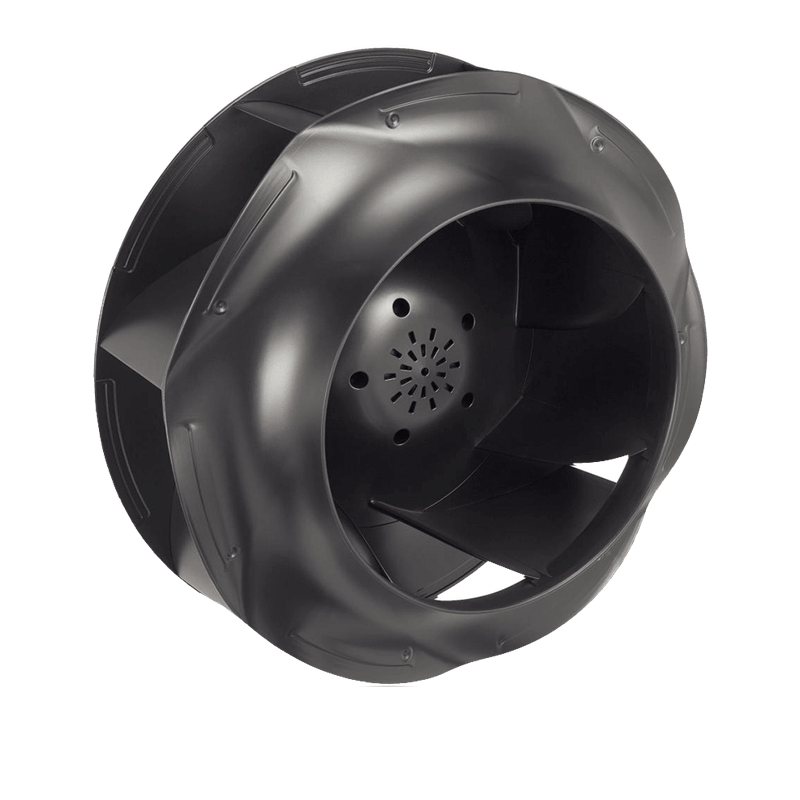

Los impulsores RadiCal están hechos de material compuesto de alta tecnología. Control de flujo optimizado combinado con motores GreenTech EC de alta eficiencia, no solo para ventilación y aire acondicionado.
Esas son las principales características de los ventiladores centrífugos de álabes hacia atrás de la serie RadiCal. Los pequeños ventiladores RadiCal instalados en una carcasa de espiral 3D aerodinámicamente optimizada son la última incorporación.
Esta mejora incluye una mayor eficiencia y funciones adicionales, como la medición del flujo de aire, la temperatura del aire o la humedad.
Para que estos datos también se puedan utilizar, existe una interfaz serial MODBUS-RTU opcional.
Los impulsores para los tamaños de 133 a 560 mm están hechos de un material compuesto especial. Esto permite una alta velocidad de rotación y una alta densidad de potencia para el ventilador.
La forma de los impulsores se perfeccionó con modelos de simulación complejos en combinación con mediciones realizadas en prototipos. El resultado es un flujo optimizado de baja pérdida a través del impulsor; no hay cambios de sección transversal que causen pérdidas en el impulsor.
Un perfil de flujo uniforme sin separación laminar da como resultado menos fuentes de ruido y una mejor acústica.
Los cambios y adiciones que vale la pena mencionar en este catálogo son:
RadiCal con M3G150 Gen III:
Además de las versiones anteriores, los tamaños 500 y 560 ahora están disponibles con los nuevos motores EC en tamaño M3G150 Gen III. “Además” porque los motores en combinación con los impulsores conocidos ofrecen un rendimiento de aire significativamente mayor. Para ilustrar los beneficios del rendimiento del aire en comparación con los ventiladores
anteriores, sus curvas características se muestran en familias de curvas para cada tamaño.
PFC activo con RadiCal:
Los tamaños 500 y 560 ya están disponibles con el nuevo motor trifásico de 3 kW con PFC activo integrado.
Con estos productos, ahora podemos cumplir las solicitudes cada vez más frecuentes de distorsión armónica total de no más del 5%.
Sus curvas características se muestran con las de los ventiladores estándar en una familia de curvas.
Eso facilita encontrar tipos comparables.
RadiCals pequeños con más de lo que necesita:
Una nueva incorporación al catálogo es el tamaño 175, con varias combinaciones de motor/impulsor.
También son nuevos RadiCals en tamaños desde 175 a 250 en una versión con MODBUS-RTU y una versión PWM básica.
Los tamaños 190 y 225 son los primeros RadiCals innovadores en una carcasa de desplazamiento.
Los diversos diseños, desde control básico hasta inteligente y autónomo, abren posibilidades completamente nuevas.
Los nuevos RadiPacs destacan por las siguientes características:
- Mejor eficiencia general
- Nivel de ruido confortable
- Diseño compacto
- Disponibilidad rápida
- Fácil puesta en marcha con configuración sencilla de la electrónica de control
- Sistema ajustado con precisión con motor/electrónica de control/unidad impulsora preconfigurados
- Plug & play: unidad totalmente premontada lista para instalar
- Fuente única: un contacto para todo
- Ventajas logísticas debido a la unidad completa
- Línea completa de productos sin lagunas
- Sin imanes con tierras raras
Como líder tecnológico en ingeniería de ventilación y accionamiento, ebm-papst tiene demanda como socio de ingeniería en muchas industrias. Con más de 15 000 productos diferentes, ofrecemos la solución adecuada para casi cualquier desafío. Nuestros ventiladores y unidades son confiables, silenciosos y de bajo consumo.
Medición de caudal de aire:
El método de presión diferencial compara la presión estática aguas arriba del anillo de entrada con la presión estática en el anillo de entrada.
El caudal de aire se puede calcular a partir de la presión diferencial (entre las presiones estáticas) según la siguiente ecuación:
qV=k*√∆p qV en [m3/h] y ∆p en [Pa]
Si se va a regular el flujo de aire para que permanezca constante, la presión de entrada debe mantenerse constante:
∆p = qV2 : k2 qV en [m3/h] y ∆p en [Pa]
k tiene en cuenta las propiedades específicas del anillo de entrada.
La presión se toma en 1 (4) punto(s) en la circunferencia del anillo de entrada. La conexión del cliente consta de un accesorio de manguera integrado en forma de T. El racor de manguera es adecuado para mangueras neumáticas con un diámetro interior de 4 mm.
factores k: (para anillos de entrada RadiCal)
| Tamaño del ventilador |
133 |
175 |
190 |
220 |
225 |
250 |
280 |
| factor k |
15 |
30 |
30 |
50 |
51 |
60/61 |
77 |
| Tamaño del ventilador |
310 |
355 |
400 |
450 |
500 |
560 |
| factor k |
93 |
128 |
180 |
190 |
260 |
405 |
Altos estándares para todos los productos de ebm-papst
En ebm-papst siempre buscamos mejorar nuestros productos para poder ofrecer a los clientes justo lo que necesitan para sus requisitos particulares. El seguimiento cuidadoso del mercado nos permite incorporar constantemente mejoras en nuestros productos. Como muestran los parámetros técnicos que se enumeran a continuación, siempre puede estar seguro de encontrar la solución adecuada de ebm-papst para cualquier aplicación que tenga en mente.
Parámetros generales de rendimiento
Cualquier desviación de los datos técnicos y los parámetros técnicos descritos aquí se indican en la hoja de datos específica del producto.
Grado de protección
El grado de protección se especifica en las fichas técnicas específicas del producto.
Clase de aislamiento
La clase de aislamiento se especifica en las hojas de datos específicas del producto.
Posición de instalación
La posición de instalación se especifica en las hojas de datos específicas del producto.
Agujeros de drenaje de condensación
La información sobre los orificios de drenaje de condensación se proporciona en las hojas de datos específicas del producto.
Modo de funcionamiento
El modo de funcionamiento se especifica en las hojas de datos específicas del producto.
Clase de protección
La clase de protección se especifica en las hojas de datos específicas del producto.
Vida útil
La vida útil de los productos ebm-papst depende de dos factores principales:
- La vida útil del sistema de aislamiento
- La vida útil del sistema de cojinetes
La vida útil del sistema de aislamiento se rige esencialmente por el nivel de tensión, la temperatura y las condiciones ambientales como la humedad y la condensación.
La vida útil del sistema de cojinetes se rige principalmente por la carga térmica de los cojinetes. Para la mayoría de nuestros productos utilizamos rodamientos de bolas libres de mantenimiento que se pueden instalar en cualquier posición de instalación. Como alternativa, se pueden emplear cojinetes de deslizamiento, como se describe en las hojas de datos específicas del producto.
Como guía aproximada (dependiendo de las condiciones generales), los rodamientos de bolas tienen una esperanza de vida L10 de aprox. 40.000 horas de funcionamiento a una temperatura ambiente de 40 °C.
Con mucho gusto le proporcionaremos un cálculo de la esperanza de vida en función de sus condiciones de uso específicas.
Protección del motor/protección térmica
La información sobre la protección del motor y la protección térmica se proporciona en las hojas de datos específicas del producto.
Se proporcionan los siguientes métodos de protección según el tipo de motor y el área de aplicación:
- Protector de sobrecarga térmica, en circuito o externo
- PTC con diagnóstico electrónico
- Protección de impedancia
- Protector de sobrecarga térmica con diagnóstico electrónico
- Limitación de corriente a través de la electrónica
Si se utiliza un protector de sobrecarga térmica externo, el cliente debe conectar una unidad de disparo disponible comercialmente para el apagado. Se debe instalar una protección del motor que cumpla con la norma aplicable para los productos que no cuentan con un protector de sobrecarga térmica incorporado y que no están protegidos contra el uso indebido.
Parámetros de rendimiento/esfuerzo mecánico
Todos los productos de ebm-papst se someten a pruebas exhaustivas de conformidad con las especificaciones normativas y también incorporan la amplia experiencia de ebm-papst.
Pruebas de vibración
La prueba de vibración se realiza de la siguiente manera:
- Prueba de vibración en funcionamiento según DIN IEC 68 Parte 2-6
- Prueba de vibraciones en reposo según DIN IEC 68 Parte 2-6
Carga de choque
La prueba de carga de choque se realiza de la siguiente manera:
- Carga de choque según DIN IEC 68 Parte 2-27
Calificación de equilibrio
La prueba de equilibrio de calificaciones se realiza de la siguiente manera:
- Desequilibrio residual según DIN ISO 1940
- Nivel de calidad de equilibrado estándar G 6.3
Si su aplicación en particular requiere un mayor nivel de equilibrio, contáctenos y especifique los detalles en su pedido.
Parámetros de rendimiento/esfuerzo físico y químico
Consulte a su contacto de ebm-papst si tiene alguna pregunta sobre la tensión química y física.
Áreas de uso, industrias y aplicaciones
Nuestros productos se utilizan en una variedad de industrias y para numerosas aplicaciones:
Tecnología de ventilación, aire acondicionado y refrigeración, tecnología de salas limpias, ingeniería automotriz y ferroviaria, tecnología médica y de laboratorio, electrónica, sistemas informáticos y de oficina, telecomunicaciones, electrodomésticos, sistemas de calefacción, maquinaria e instalaciones, ingeniería de accionamiento.
¡Nuestros productos no están destinados para su uso en la industria aeroespacial!
Especificaciones legales y normativas
Los productos descritos en este catálogo se desarrollan y fabrican de acuerdo con las normas aplicables al producto en particular y, si se conocen, de acuerdo con las condiciones del área particular de aplicación.
Estándares
La información sobre los estándares se proporciona en las hojas de datos específicas del producto.
EMC
La información sobre los estándares EMC se proporciona en las hojas de datos específicas del producto.
El cumplimiento de las normas de EMC debe evaluarse en el producto final, ya que las propiedades de EMC pueden cambiar en diferentes condiciones de instalación.
Toque actual
La información sobre la corriente de contacto se proporciona en las hojas de datos específicas del producto.
La medición se realiza de acuerdo con IEC 60990.
Aprobaciones
Póngase en contacto con nosotros si necesita un tipo específico de aprobación (VDE, UL, GOST, CCC, CSA, etc.) para su producto ebm-papst.
La mayoría de nuestros productos se pueden suministrar con la aprobación correspondiente. La información sobre las aprobaciones existentes se proporciona en las hojas de datos específicas del producto.
Medidas de rendimiento del aire
Todas las mediciones del rendimiento del aire se realizan en equipos de prueba de la cámara del lado de admisión que cumplen con los requisitos de ISO 5801 y DIN 24163. Los ventiladores sometidos a prueba se conectan a la cámara de medición con admisión y escape de aire libre (categoría de instalación A) y se operan a tensión nominal, con corriente alterna también a frecuencia nominal, sin accesorios adicionales como una rejilla de protección.
Como exigen las normas, las curvas de rendimiento del aire que se muestran se refieren a una densidad del aire de 1,15 kg/m3.
Condiciones de medición de aire y sonido
Las mediciones en productos ebm-papst se toman bajo las siguientes condiciones:
- Ventiladores axiales y diagonales en dirección del flujo de aire “V” en boquilla llena sin rejilla de protección
- Ventiladores centrífugos de álabes hacia atrás, de giro libre con anillo de aspiración
- Ventiladores centrífugos de álabes hacia delante de simple y doble aspiración con envolvente
- Ventiladores centrífugos de doble aspiración con álabes hacia atrás y envolvente
Medidas de sonido
Todas las mediciones de sonido se realizan en salas anecoicas con suelo reverberante. Las cámaras de pruebas acústicas de ebm-papst cumplen los requisitos de clase de precisión 1 según DIN EN ISO 3745. Para la medición del sonido, los ventiladores que se prueban se colocan en una pared reverberante y funcionan con tensión nominal, con corriente alterna también a frecuencia nominal, sin accesorios adicionales, como una rejilla protectora.
Presión de sonido y nivel de potencia de sonido
Todos los valores acústicos se determinan de acuerdo con ISO 13347, DIN 45635 e ISO 3744/3745 según la clase de precisión 2 y se dan en forma de clasificación A.
Para medir el nivel de presión sonora Lp, el micrófono se coloca en el lado de aspiración del ventilador que se está probando, generalmente a una distancia de 1 m sobre el eje del ventilador.
Para medir el nivel de potencia sonora Lw, se distribuyen 10 micrófonos sobre una superficie envolvente en el lado de aspiración del ventilador que se está probando (ver gráfico). El nivel de potencia acústica medido se puede calcular aproximadamente a partir del nivel de presión acústica añadiendo 7 dB.
Configuración de medición según ISO 13347-3 y DIN 45635-38:
- 10 puntos de medición
- d ≥ D
- h = 1.5d ... 4.5d
- Área de medición S = 6d2 + 7d (h + 1.5d)
Nivel acumulativo de varias fuentes de sonido con el mismo nivel
La adición de 2 fuentes de sonido con el mismo nivel produce un aumento de nivel de aprox. 3 dB. Las características de ruido de varios ventiladores idénticos se pueden predecir sobre la base de los valores de sonido especificados en la hoja de datos. Esto se muestra en el gráfico adyacente.
Ejemplo: hay 8 ventiladores axiales A3G800 en un condensador. Según la hoja de datos, el nivel de presión sonora de un ventilador es de 75 dB(A). El aumento de nivel determinado a partir del gráfico es de 9 dB. Esto significa que se espera un nivel total de 84 dB(A) para la instalación.
Nivel acumulativo de dos fuentes de sonido con diferentes niveles
Las características de ruido de dos ventiladores diferentes se pueden predecir sobre la base de los valores de sonido especificados en la hoja de datos. Esto se muestra en el gráfico adyacente.
Ejemplo: En una unidad de ventilación, hay un ventilador axial A3G800 con un nivel de presión sonora de 75 dB(A) en el punto de operación y un ventilador axial A3G710 con 71 dB(A) ). La diferencia de nivel es de 4 dB. El aumento de nivel de aprox. Ahora se pueden leer 1,5 dB del gráfico. Esto significa que se espera un nivel total de 76,5 dB(A) para la unidad.
Leyes de distancia
El nivel de potencia del sonido no se rige por la distancia desde la fuente de ruido. Por el contrario, el nivel de presión del sonido disminuye al aumentar la distancia desde la fuente de sonido. El gráfico adyacente muestra la disminución del nivel en condiciones de campo lejano. Se aplican condiciones de campo lejano si hay una distancia considerable entre el micrófono y el ventilador en relación con el diámetro del ventilador y la longitud de onda en consideración. Debido a la complejidad del tema, se debe consultar la literatura para obtener información más detallada sobre los campos lejanos. El nivel en el campo lejano disminuye en 6 dB cada vez que se duplica la distancia. Se aplican diferentes relaciones en el campo cercano del ventilador y el nivel puede disminuir en mucha menor medida. El siguiente ejemplo solo se aplica a condiciones de campo lejano y puede variar considerablemente como resultado de los efectos de la instalación:
Para un ventilador axial A3G300, se midió un nivel de presión sonora de 65 dB(A) a una distancia de 1 m. Según el gráfico adyacente, esto produciría una reducción de 26 dB a una distancia de 20 m, es decir, un nivel de presión sonora de 39 dB(A)
