Relés de estado sólido de CA para imprimir la vivienda SIP
  • Relés de estado sólido de CA para imprimir la vivienda SIP

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: Crydom

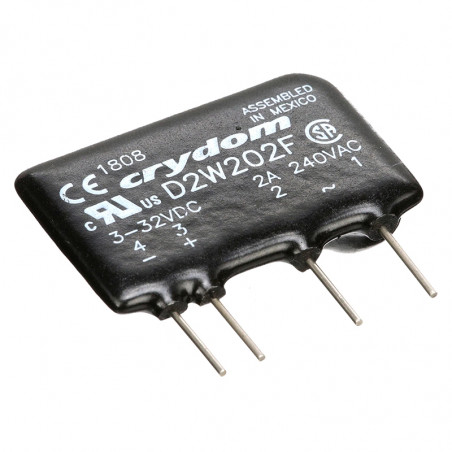

Relés de estado sólido AC para montaje en PCB en carcasa SIP

Datos técnicos

Voltaje de aislamiento4000 VRMS
Capacidad entrada/salidaCX 241: 8 pF
otros: 10pF
Rango de temperatura de operaciónde -30°C a 80°C
Rango de frecuencia de operación47 - 63 Hz
Modo de conexiónen cero voltaje
Opciones disponibles para relés de la serie CX, CXER - conectado inmediatamente
M - rango de temperatura de operación -40°C- +80°C (carcasa dibujo 3)
Ejemplo de designaciónCXE240D5 R
M CX240D5


TipoDatos de entradaDatos de salidaI2t
[A2s]		DimensionesCaracterísticas
Voltaje de control
[V]		Corriente de entrada típica
[mA]		Corriente de carga ARMSRango
de voltaje
VRMS		Voltaje
máx Vpeak		Corriente
máx
A peak
D2W202F3 - 32DC3 (5V)DC0,06 - 224 - 28060028260fig.1fig.4
D2W203F3 - 32DC3 (5V)DC0,06 - 324 - 28060070260fig.1fig.4
D2W203F-113 - 32DC3 (5V)DC0,06 - 3,524 - 28060080260rys.1rys.4
CX2414 - 10DC15 (5V)DC0,01 - 1,524 - 28060040260rys.2rys.5
CX240D53 - 15DC15 (5V)DC0,06 - 512 - 280600250260rys.2rys.6
CXE240D515 - 32DC15 (24V)DC0,06 - 512 - 280600250260rys.2rys.6
CX240A590-140RMS10 (140V)RMS0,06 - 512 - 280600250260rys.2rys.6
CXE240A518 - 36RMS5(24V)RMS0,06 - 512 - 280600250260rys.2rys.6
CX380D53 - 15DC15 (5V)DC0,06 - 548 - 5301200250260rys.2rys.6
CXE380D515 - 32DC15 (24V)DC0,06 - 548 - 5301200250260rys.2rys.6
CX480D53 - 15DC15 (5V)DC0,06 - 548 - 5301200250260rys.2rys.6
CXE480D515 - 32DC15 (24V)DC0,06 - 548 - 5301200250260rys.2rys.6


Dibujo 1
Dibujo 2
Dibujo 3
Dibujo 4
Dibujo 5
Dibujo 6
