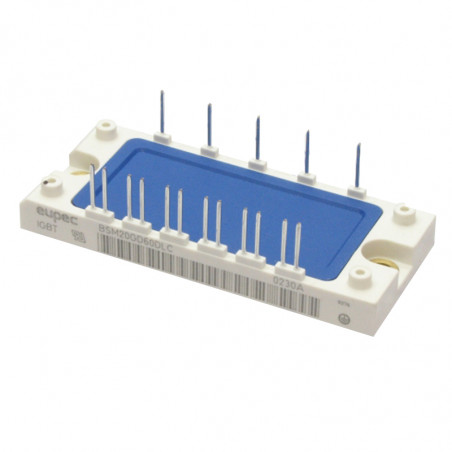

Los módulos IGBT estándar
  • Los módulos IGBT estándar

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: Infineon

Los módulos IGBT estándar

SchemeTypeVCES
[V]		Ic
[A]		VCE sat
Tvj=25°C
[V]		Ptot
[W]		Casing
600V
Standard
BSM20GD60DLC 600 20 1,95 125 IS2
BSM20GD60DLCE3224 600 20 1,95 125 IS3
BSM30GD60DLC 600 30 1,95 135 IS2
BSM30GD60DLCE3224 600 30 1,95 135 IS3
BSM50GD60DLC 600 50 1,95 250 IS3
BSM50GD60DLCE3226 600 50 1,95 250 IS2
BSM75GD60DLC 600 75 1,95 330 IS3
BSM100GD60DLC 600 100 1,95 430 153
BSM150GD60DLC 600 150 1,95 570 IS8
BSM200GD60DLC 600 200 1,95 700 IS8
Standard
BSM50GB60DLC 600 50 1,95 280 IS4
BSM75GB60DLC 600 75 1,95 355 IS4
BSM100GB60DLC 600 100 1,95 445 IS4
BSM150GB60DLC 600 150 1,95 595 IS4
BSM200GB60DLC 600 200 1,95 730 IS4
BSM300GB60DLC 600 300 1,95 1250 IS5a

1200V
Standard 2. Generation
BSM10GD120DN2 1200 10 2,7 2,7 IS2
BSM10GD120DN2E3224 1200 10 2,7 80 IS3
BSM15GD120DN2 1200 15 2,5 145 IS2
BSM15GD120DN2E3224 1200 15 2,5 145 IS3
BSM25GD120DN2 1200 25 2,5 200 IS2
BSM25GD120DN2E3224 1200 25 2,5 200 IS3
BSM35GD120DN2 1200 35 2,7 280 IS2
BSM35GD120DN2E3224 1200 35 2,7 280 IS3
BSM50GD120DN2 1200 50 2,5 350 IS3
BSM50GD120DN2E3226 1200 50 2,5 350 IS2
BSM50GD120DN2G 1200 50 2,5 400 IS8
BSM75GD120DN2 1200 75 2,5 520 IS8
BSM100GD120DN2 1200 100 2,5 680 IS8
Low Loss 2. Generation
BSM15GD120DLCE3224 1200 15 2,1 145 IS3
BSM25GD120DLCE3224 1200 25 2,1 200 IS3
BSM35GD120DLCE3224 1200 35 2,1 280 IS3
BSM50GD120DLC 1200 50 2,1 350 IS3
BSM75GD120DLC 1200 75 2,1 500 IS8
BSM100GD120DLC 1200 100 2,1 650 IS8
IGBT3
FS25R12KE3G 1) 1200 25 1,7 150 IS3a
FS35R12KE3G 1) 1200 35 1,7 200 IS3a
FS50R12KE3 1) 1200 50 1,7 270 IS3a
FS75R12KE3 1) 1200 75 1,7 350 IS3a
FS75R12KE3G 1) 1200 75 1,7 350 IS8a
FS100R12KE3 1) 1200 100 1,7 500 IS8a
FS150R12KE3 1) 1200 150 1,7 650 IS8a
Short Tail (fast)
FS75R12KS4 1200 75 32 500 IS8
FS100R12KS4 1200 100 3,2 610 IS8
1200V
Standard 2 Generation
BSM100GT120DN2 1200 100 2,5 680 IS9
BSM150GT120DN2 1200 150 2,5 1250 IS9
BSM200GT120DN2 1200 200 2,1 1400 IS9
Low Loss 2. Generation
BSM150GT120DLC 1200 150 2,1 1000 IS9
BSM200GT120DLC 1200 200 2,1 1300 IS9
Standard 2. Generation
BSM25GB120DN2 1200 25 2,5 200 IS4
BSM35GB120DN2 1200 35 2,7 280 IS4
BSM50GB120DN2 1200 50 2,5 400 IS4
BSM75GB120DN2 1200 75 2,5 625 IS4
BSM100GB120DN2K 1200 100 2,5 700 IS4
BSM100GB120DN2 1200 100 2,5 800 IS5a
BSM150GB120DN2 200 150 2,5 1250 IS5a
BSM200GB120DN2 1200 200 2,5 1400 IS5a
Low Loss 2. Generation
BSM35GB120DLC 1200 35 2,1 340 IS4
BSM50GB120DLC 1200 50 2,1 460 IS4
BSM75GB120DLC 1200 75 2,1 690 IS4
BSM100GB120DLCK 1200 100 2,1 830 IS4
BSM100GB120DLC 1200 100 2,5 780 IS5a
BSM150GB120DLC 1200 150 2,1 1200 IS5a
BSM200GB120DLC 1200 200 2,1 1300 IS5a
BSM300GB120DLC 1200 300 2,1 2500 IS5a
IGBT3
FF150R12KE3G 1) 1200 150 1,7 780 IS5a
FF200R12KE3 1) 1200 200 1,7 1040 IS5a
FF300R12KE3 1) 1200 300 1,7 1470 IS5a
ShortTail (fast)
FF100R12KS4 1200 100 3,2 780 IS5a
FF150R12KS4 1200 150 3,2 1200 IS5a
FF200R12KS4 1200 200 3,2 1400 IS5a
FF300R12KS4 1) 1200 300 on request on request IS5a
Standard 2. Generation
BSM25GAL120DN2 1200 25 2,5 200 IS4
BSM50GAL120DN2 1200 50 2,5 400 IS4
BSM75GAL120DN2 1200 75 2,5 625 IS4
BSM100GAL120DN2 1200 100 2,5 800 IS5
BSM150GAL120DN2 1200 150 2,5 1250 IS5
BSM200GAL120DN2 1200 200 2,5 1400 IS5
Low Loss 2. Generation
BSM100GAL120DLCK 1200 100 2,1 830 IS4
BSM150GAL120DLC 1200 150 2,1 1200 IS5
BSM200GAL120DLC 1200 200 2,1 1300 IS5
BSM300GAL120DLC 1200 300 2,1 2500 IS5
IGBT3
FD200R12KE3 1) 1200 200 1,7 1040 IS5a
FD300R12KE3 1) 1200 300 1,7 1470 IS5a
Standard 2. Generation
BSM75GAR120DN2 1200 75 2,5 625 IS4
BSM100GAR120DN2 1200 100 2,5 800 IS5
BSM150GAR120DN2 1200 150 2,5 1250 IS5
BSM200GAR120DN2 1200 200 2,5 1400 IS5
Low Loss 2. Generation
BSM300GAR120DLC 1200 300 2,1 2500 IS5
IGBT3
DF200R12KE3 1) 1200 200 1,7 1040 IS5a
DF300R12KE3 1) 1200 300 !,7 1470 IS5a
1200V
Standard 2. Generation
BSM200GA120DN2 1200 200 2,5 1550 IS6a
BSM200GA120DN2S 1200 200 2,5 1550 IS1Oa
BSM300GA120DN2 1200 300 2,5 2500 IS6a
BSM300GA120DN2S 1200 300 2,5 2500 IS1Oa
BSM300GA120DN2E3166 1200 300 2,5 2500 IS6a
BSM400GA120DN2 1200 400 2,5 2700 IS6a
BSM400GA120DN2S 1200 400 2,5 2700 IS1Oa
Low Loss 2. Generation
BSM200GA120DLC 1200 200 2,1 1470 IS6a
BSM200GA120DLCS 1200 200 2,1 1470 IS1Oa
BSM300GA120DLC 1200 300 2,1 2270 IS6a
BSM300GA120DLCS 1200 300 2,1 2270 IS1Oa
BSM400GA120DLC 1200 400 2,1 2500 IS6a
BSM400GA120DLCS 1200 400 2,1 2500 IS1Oa
IGBT3
FZ300R12KE3G 1) 1200 300 1,7 1470 IS6a
FZ300R12KE3GS 1) 1200 300 1,7 1470 IS1Oa
FZ400R12KE3 1) 1200 400 1,7 2250 IS6a
FZ400R12KE3S 1) 1200 400 1,7 2250 IS1Oa
FZ600R12KE3 1) 1200 600 1,7 2500 IS6a
FZ600R12KE3S 1) 1200 600 1,7 2500 IS1Oa
Short Tail (fast)
FZ400R12KS4 1200 400 3,2 2500 IS6a
FZ600R12KS4 1) 1200 600 on request on request IS6a
1700V
Low Loss
BSM50GD170DL 2) 1700 50 2,7 480 IS8
BSM75GD170DL 2) 1700 75 2,7 625 IS8
Low Loss
BSM100GT170DL 2) 1700 100 2,7 960 IS9
BSM150GT170DL 2) 1700 150 2,7 1250 IS9
Standard
BSM50GB170DN2 1700 50 3,4 500 IS4
BSM75GB170DN2 1700 75 3,4 625 IS4
BSM100GB170DN2 1700 100 3,4 1000 IS5a
BSM150GB170DN2 1700 150 3,4 1250 IS5a
Low Loss
BSM100GB170DLC 1700 100 2,7 960 IS5a
BSM150GB170DLC 1700 150 2,7 1250 IS5a
BSM200GB170DLC 1700 200 2,7 1660 IS5a
Standard
BSM200GA170DN2 1700 200 3,4 1750 IS6a
BSM200GA170DN2S 1700 200 3,4 1750 IS1Oa
BSM300GA170DN2 1700 300 3,4 2500 IS6a
BSM300GA170DN2S 1700 300 3,4 2500 IS1Oa
Low Loss
BSM200GA170DLC 1700 200 2,7 1920 IS6a
BSM300GA170DLC 1700 300 2,7 2500 IS6a
BSM400GA170DLC 1700 400 2,7 3120 IS6a

1) new types
2) do not use in new projects
