Fabricante: Arcotronics

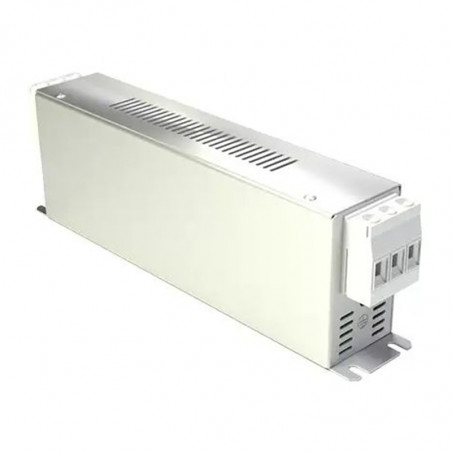

Filtros trifásicos con cables cero F.LL.D3 ... AB

Nominal voltage (UN): 440V (between phases); 50/60Hz
PNominal current (IN): at ambient temperature 40°C
Leakage current  (IL): maximum value at UN/√3, 50Hz
Voltage test (2s) line - ground 2700 VDC or 1800VAC
line - line1075 VDC
Temperature range -25°C -88°C
Climatic category HPF (25/85/21)
Type IN
[A]
L
[mH]
Cx1
[µF]
Cx2
[µF]
Cy1
[pF]
Cy2
[pF]
IL
[mA]
R
[mΩ]

Casing

drawing nr

F.LL.D3.025A.AB.01

25 4 x 1,2 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 A

F.LL.D3.036A.AB.01

36 4 x 0,95 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,1 A

F.LL.D4.036A.AB.03

36 4 x 1,3 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,1 D

F.LL.D3.050A.AB.01

50 4 x 2 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 B

F.LL.D4.050A.AB.R3

50 4 x 0,5 3 x 2,2 3 x 2,2 2 x 22000 3 x 4700 < 6,1 3 x 0,1 E

F.LL.D3.063A.AB.01

63 4 x 0,7 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 B

F.LL.D3.063A.AB.08

63 4 x 0,7 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 C
Scheme
rys

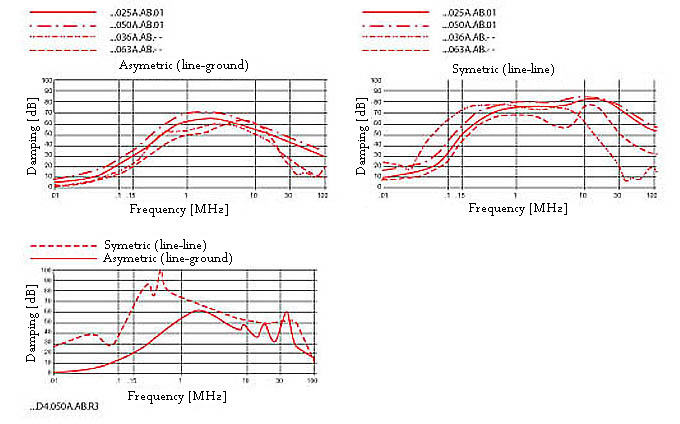

Characteristics - damping
rys

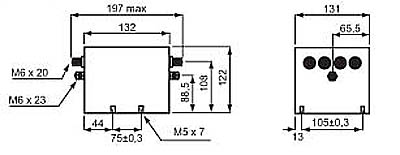

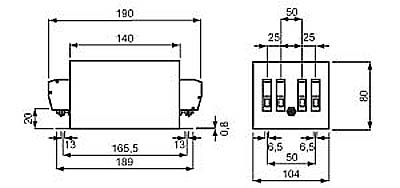

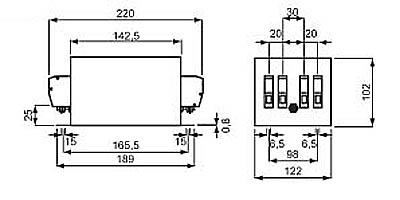

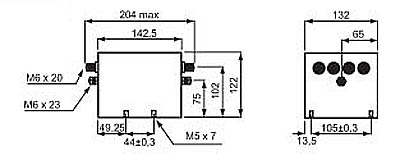

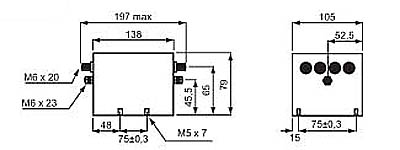

Dimensions[mm] and terminals

CasingA

rys

CasingB

rys

CasingC

rys

CasingD

rys

CasingE

rys
