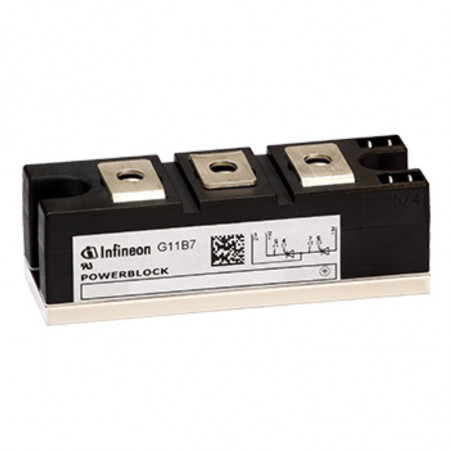

Las fotos son solo para fines informativos. Ver especificaciones de producto
please use latin characters
![]() | Tipo | ITAVM/TC [A/°C] | VDRM [V] | I TSM [A] | I2t [A2 xl03] | tq [ms] | dv/dt [V/ms] | RthJC [°C/W] | RthCK [°C/W] | Obudowa |
---|---|---|---|---|---|---|---|---|---|---|
Podstawa = 20 mm | TD61N | 60/85 | 1200 ... 1600 | 1400 | 9,8 | 120 | F = 1000 | 0,52 | 0,16 | TP20 |
TD92N | 92/85 | 1000 ... 1600 | 1800 | 16,2 | 150 | F = 1000 | 0,37 | 0,1 | TP20 | |
TD104N | 104/85 | 1000 ... 1400 | 1800 | 16,2 | 150 | F = 1000 | 0,37 | 0,1 | TP20 | |
Base = 25 mm | TD70N | 70/85 | 1600 ... 2400* | 1450 | 10,5 | 300 | F = 1000 | 0,35 | 0,08 | TP25 |
TD106N | 106/85 | 1000 ... 1800 | 2000 | 20 | 150 | F = 1000 | 0,33 | 0,08 | TP25 | |
Base = 30 mm | TD121N | 121/85 | 1200 ... 2000* | 2350 | 27,6 | 180 | F = 1000 | 0,23 | 0,06 | TP30 |
TD131N | 131/85 | 1200 ... 1600 | 3200 | 51,2 | 180 | F = 1000 | 0,23 | 0,06 | TP30 | |
Base = 34 mm | TD122N | 122/85 | 1600 ... 2200 | 2950 | 43,5 | 300 | F = 1000 | 0,2 | 0,06 | TP34 |
TD140N | 140/85 | 1600 ... 2200 | 3200 | 51,2 | 300 | F = 1000 | 0,19 | 0,06 | TP34 | |
TD142N | 142/85 | 1200 ... 1600 | 4100 | 84 | 200 | F = 1000 | 0,22 | 0,06 | TP34 | |
TD162N | 162/85 | 1200 ... 1600 | 4400 | 97 | 200 | F = 1000 | 0,2 | 0,06 | TP34 | |
TD180N | 180/85 | 1200 ... 1600 | 4100 | 84 | 200 | F = 1000 | 0,2 | 0,06 | TP34 | |
Base = 50 mm | TD150N | 150/85 | 1800 ... 2600 | 4000 | 80 | 300 | F = 1000 | 0,13 | 0,04 | TP50 |
TD170N | 170/85 | 1000 ... 1800 | 4600 | 106 | 250 | F = 1000 | 0,13 | 0,04 | TP50 | |
TD215N | 215/85 | 1800 ... 2400* | 6300 | 198 | 300 | F = 1000 | 0,13 | 0,04 | TP50 | |
TD250N | 250/85 | 1000 ... 1800 | 7000 | 245 | 250 | F = 1000 | 0,13 | 0,04 | TP50 | |
TD251N | 250/85 | 1000 ... 1800 | 8000 | 320 | 250 | F = 1000 | 0,13 | 0,04 | TP50 | |
TD285N | 285/92 | 1200 ... 1600 | 8000 | 320 | 250 | F = 1000 | 0,13 | 0,04 | TP50 | |
TD330N | 330/85 | 1200 ... 1600 | 8000 | 320 | 250 | F = 1000 | 0,117 | 0,04 | TP50 | |
Base = 60 mm | TD240N | 240/85 | 2800 ... 3600 | 5500 | 151 | 350 | F = 1000 | 0,078 | 0,02 | TP60 |
TD310N | 310/85 | 2000 ... 2600 | 9000 | 405 | 300 | F = 1000 | 0,078 | 0,02 | TP60 | |
TD400N | 400/85 | 2000 ... 2600 | 11000 | 605 | 300 | F = 1000 | 0,065 | 0,02 | TP60 | |
TD425N | 425/85 | 1000 ... 1800* | 12500 | 781 | 250 | F = 1000 | 0,078 | 0,02 | TP60 | |
TD430N | 430/85 | 1800 ... 2400* | 12000 | 720 | 300 | F = 1000 | 0,065 | 0,02 | TP60 | |
TD500N | 500/85 | 1000 ... 1800 | 14500 | 1051 | 250 | F = 1000 | 0,065 | 0,02 | TP60 |
Nota:
*El voltaje más alto bajo pedido
Disponibilidad: Tenga en cuenta que este producto está agotado
Puede realizar un pedido por adelantado, informar su interés en un producto haciendo clic en el botón "Preguntar por disponibilidad".
