Fabricante: B&B Electronics

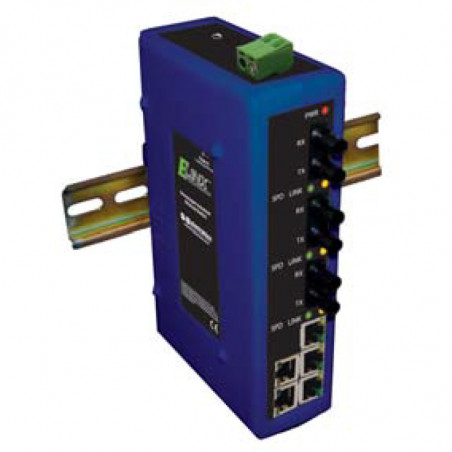

Incrustaciones increíbles-8 Port-Rail DIN-EIR208 Series

- Do 3 portów światłowodowych jedno- lub wielomodowych w jednym przełączniku - złączki światłowodowe ST lub SC - 10/100M, pełno-/pół-dupleksowe, MDI/MDI-X (automatyczna negocjacja) - Zgodność z normami IEEE 802.3/802.3u oraz 802.3x. - Przemysłowa obudowa o ochronności IP30, montowana na szynie DIN - Zasilanie napięciem 10 do 48 VDC - Mechanizm zapamiętywania i przesyłania danych - Filtrowanie burzy transmisyjnej - Kontrola przesyłu zgodna z IEEE 802.3x oraz kontrola zwrotna - 2K adresów MAC - bufor pamięci 64 KB


Opis funkcjonalny

Zaprojektowane do wielu zastosowań urządzenia serii EIR208 to przemysłowe przełączniki ethernetowe plug-and-play klasy podstawowej. Wyposażone w montowaną na szynie DIN zwartą obudowę o ochronności IP30, wskaźniki LED zasilania i przesyłu, wejście zasilania 10 do 48 VDC z wymienną listwą zaciskową, tryb automatycznej negocjacji szybkości, funkcję pracy w trybie dupleksowym oraz automatycznego krosowania, przełączniki te są doskonałe do wszelkich zastosowań, które nie wymagają funkcji zarządzania. Można wybrać przełącznik z ośmioma portami linii miedzianych lub kombinacją portów linii miedzianych oraz do trzech portów światłowodowych . Modele dla światłowodów wielomodowych wydłużają zasięg do 2 km. Modele dla światłowodów jednomodowych wydłużają zasięg do 15 km. Na zamówienie dostępne są modele o zasięgu 40 km i 80 km. Wszystkie modele wymagają zewnętrznego źródła zasilania (sprzedawanego osobno).

Informacje do zamówienia

Model Porty 10/100 Światłowód Światłowód

EIR208

 8

EIR208-MT

 7 1 (ST)

EIR208-MC

 7 1 (SC)

EIR208-ST

 7   1 (ST)

EIR208-SC

 7   1 (SC)

EIR208-2MT

 6 2(ST)

EIR208-2MC

 6 2 (SC)

EIR208-2ST

 6   2 (ST)

EIR208-2SC

 6   2 (SC)

EIR208-3MT

 5 3 (ST)

EIR208-3MC

 5 3 (SC)

EIR208-3ST

 5   3 (ST)

EIR208-3ST

 5   3 (SC)

Specyfikacje Technologia

Normy:
IEEE802.3, 802.3u, 802.3x
Typ przetwarzania:
Zapamiętywanie i przesyłanie w trybie pełnodupleksowym IEEE802.3x, kontrola przesyłu bez blokowania
Kontrola przesyłu:
Kontrola przesyłu IEEE802.3x, kontrola zwrotna
Pamięć buforowa
64KB
pakietów:

Rozmiar tablicy adresowej
2K adresów MAC

Interfejs

Porty RJ45:
Automatyczna negocjacja 10/100BaseT(x), tryb pełno-/półdupleksowy, automatyczne połączenie MDI/MDI
Porty światłowodowe:
Porty 100BaseFX (wielomodowe lub jednomodowe ze złączką ST lub SC)
Wskaźniki LED:
Zasilanie (Łącze i Szybkość dla każdego portu)

Światłowody

Typ światłowodu Odległość Długość fali Moc wyjściowa Czułość
Wielomodowy 2 km 1310 nm Ujem. 19 do Ujem. 14 dBm ≤ Ujem. 32 dBm
Jednomodowy 15 km 1310 nm Ujem. 15 do Ujem. 8 dBm ≤ Ujem. 32 dBm
Jednomodowy 40 km 1310 nm Ujem. 5 do Ujem. 0 dBm ≤ Ujem. 34 dBm
Jednomodowy 80 km 1510 nm Ujem. 5 do Ujem. 0 dBm ≤ Ujem. 34 dBm

Zasilanie
Środowisko pracy
Napięcie wejściowe..
10do48VDC.
Pobór mocy
Maks. 5,8 W
Pobór prądu
0.22 A przy 24VDC (maks. 0,57 A)
Połączenie wejściowe.
Wymienialna listwa zaciskowa.
Zabezpieczenie.
Zabezpieczenie przed odwrotną biegunowością.
Temperatura pracy.
0 do 55 °C
Temperatura przechowywania.
-40 do 80 °C.
Wilgotność.
0 do 95% bez kondensacji.
Średni czas między awariami.
106000 godzin.
Metoda wyliczania średniego czasu między awariami
Przewidywanie niezawodności na podstawie liczebności części.

Specyfikacje mechaniczne
Wymagane aprobaty
Obudowa
Obudowa plastikowa, IP30, montaż na szynie DIN
Wymiary (w/ST Con)
11,6x18,2x4,7 cm
Wymiary (w/SC Con)
10,6x18,2x4,7 cm
Wymiary (wszystkie przewody miedziane)
10,6x18,2x4,7 cm
Instalacja
DIN 35 mm
EMI FCC Część 15 Klasa A.. CISPR (EN55022)
EMS. EN61000-4-2 (ESD), EN61000-4-3 (RS) EN61000-4-4(EFT), EN61000-4-5 (przepięcie)
Inne CE
