Fabricante: Danotherm

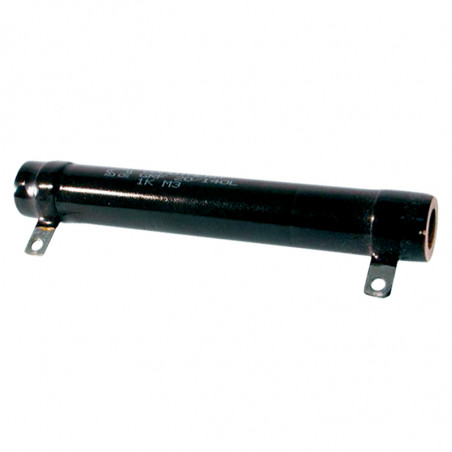

resistencias eléctricas, tomas de corriente bobinados

Technical data
Tolerance
±10% (±5% dla R>1Ω)
Temperature coefficient

• for low-ohm resistors
400 ppm/°C
• for high-ohm resistors
100 ppm/°C
Temperature range
-50°C ÷ 250°C
Insulation resistance
102M with 500 VAC
Overload capacity:
10 x during 5 sec.


Enamel resistors ( GRF, GRV), moisture immune
 Cement resistors( ZRF, ZRV, ZBF, ZBV) - temperature high stability and high impulse load capacity.

Marking:



Resistor power in function of ambient temperature
Resistor temperature in function of load.

Technical data

Typ power @
25°C



[W]		 Critical voltage with resistance


[V] [kΩ]		 Rmin±15% ±10% Rmax P
r
o
f
i
l
e		 D L L d D b e k L1 LB fxi

w
e
i
g

h

t
[g]
ZRF/I



[mΩ]		 GRV
GRF
ZRF

[Ω]		 ZBF



[mΩ]		 GRF
ZRF


[kΩ]		 GRV
ZRV


[kΩ]		 GRI
ZRI


[Ω]		 ZBF



[Ω]
Ø

[mm]		 ±

[mm]		 Ø

[mm]		 max

[mm]

[mm]		 Ø

[mm]		 min

[mm]		 ±1

[mm]

[mm]

[mm]
GRF/ZRF 10/44 17 270 4,2 56 0,8 - 8 1,8 22 2 1   44 0,9           30,8 58   11
GRF/ZRF 10/55 22 430 8,4 100 0,8 - 12 2,7 33 3 1 10 55 1,1 6 13 6,3 3,2 5 41,6 69 3,2x6 14
GRF/ZRF 10/63 25 550 12 100 0,6 - 18 3,9 47 3 1   63 1,3           49,4 77   15
GRF/ZRF 12/51 24 370 5,7 47 1 - 12 3,3 39 3 1   51 1,0           37,7 65   19
GRF/ZRF 12/63 30 550 10 56 1 - 22 4,7 56 5 1 12 63 1,3 5,5 16 6,3 3,2 5 49,4 77 3,2x6 22
GRF/ZRF 12/76 36 750 15 82 1 - 27 5,6 68 6 1   76 1,5           62,2 90   26
GRF/ZRF 12/102 48 1200 30 82 1 - 47 8,2 120 10 1   102 2,0           87,7 116   34
GRF/ZRF 13/51 28 370 4,8 56 1 68 18 3,6 47 3 1   51 1,0           36,7 -   20
GRF/ZRF 13/63 32 550 9,4 56 1 100 22 5,6 47 5 1 13 63 1,3 5,5/8 17 6,3 3,2 6 48,4 - - 24
GRF/ZRF 13/100 52 1100 23 82 1 220 47 10 120 10 1   100 2,0           84,7 -   40
GRF/ZRF 15/51 30 370 4,5 56 1 68 18 3,3 47 3 1   51 1,0           36,7 65   22
GRF/ZRF 15/63 38 550 7,9 56 1 100 27 5,6 56 6 1   63 1,3           48,4 77   26
GRF/ZRF 15/76 45 750 12 82 1 150 33 6,8 68 8 1 15 76 1,5 10 19 6,3 3,2 6 61,2 90 4,2x8 30
GRF/ZRF 15/100 60 1100 20 82 1 220 58 12 120 12 1   100 2,0           84,7 114   40
GRF/ZRF 20/50 40 360 3,2 56 0,3 33 22 4,7 4,7 4 1   50 1,0           34 66   40
GRF/ZRF 20/75 60 730 8,8 100 0,3 75 47 10 100 8 1   75 1,5           58,5 91   55
GRF/ZRF 20/90 70 960 13 220 0,3 100 56 12 120 10 1   90 1,8           73,2 106   65
GRF/ZRF 20/100 78 1100 15 220 0,3 120 56 15 150 12 1 20 100 2,0 12 24 8 4,2 6 83 116 5,5x8 70
GRF/ZRF 20/140 100 1700 28 220 0,3 180 82 22 220 22 1   140 2,8           122,2 156   100
GRF/ZRF 20/165 120 2100 36 220 0,5 220 100 27 280 27 1   165 3,3           146,7 181   115
GRF/ZRF 20/267 200 3600 64 220 1 390 150 47 470 47 1   267 5,3           246,7 283   190
GRF/ZRF 24/80 70 810 9,3 150 1 68 39 12 120 12 1   80 1,6           63,4 96   78
GRF/ZRF 24/100 90 1100 13 220 1 100 47 18 150 15 1 24 100 2,0 15 28 8 4,2 6 83 116 5,5x8 95
GRF/ZRF 24/165 150 2100 29 220 1 180 100 33 270 27 1   165 3,3           146,7 181   155
GRF/ZRF 30/75 85 730 6,2 120 1 39 39 15 120 12 1   75 1,5           58,5 93   105
GRF/ZRF 30/100 110 1100 11 180 1 68 56 22 180 18 1;3   100 2,0           83 118   135
GRF/ZRF 30/133 150 1600 17 270 1 100 78 33 220 27 1;3   133 2,7           115,3 151   175
GRF/ZRF 30/152 170 1900 21 330 1 120 82 39 270 33 1   152 3,0           134 170   200
GRF/ZRF 30/156 175 2000 22 330 1 120 82 42 270 33 1 30 156 3,1 20 34 8 4,2 6 137,9 174 5,5x8 207
GRF/ZRF 30/165 185 2100 33 330 1 150 100 42 330 39 1;3   165 3,3           146,7 183   220
GRF/ZRF 30/200 225 2600 30 390 1 150 120 47 420 42 1   200 4,0           181 218   265
GRF/ZRF 30/215 245 2900 34 470 1 180 150 56 470 47 1;3   215 4,3           195,7 233   285
GRF/ZRF 30/250 275 3400 42 560 1 220 150 68 560 56 1;3   250 5,0           230 268   320
GRF/ZRF 30/265 300 3600 43 560 1 220 180 68 560 68 1;3   265 5,3           244,7 283   350
GRF/ZRF 30/330 375 4600 56 680 1 270 180 82 750 75 1;3   330 6,6         12 302,4 348 5,5X8 440
ZRF 45/370 600 5200 45 1 1   200 - 1000 120 1 45 370 7,4 30 50 10 5,2 12 341,6 - - 950
ZRF 55/100 180 800 3,5 150 1 120 47 - 180 18 1   100 2,0           72 124   260
ZRF 55/140 250 1200 5,7 300 1 270 56 - 270 39 1   140 2,8           111,2 164   355
ZRF 55/210 330 1900 10 560 1 560 75 - 330 47 1   210 4,2           179,8 234   525
ZRF 55/290 450 2700 16 820 1 680 100 - 470 68 1   290 5,8           258,2 314   725
ZRF 55/300 450 2800 17 1000 1 820 100 - 470 68 1 55 300 6,0 42 60 10 5,2 15 268 324 5,5X8 740
ZRF 55/390 600 3700 22 1200 1,2 1000 150 - 620 100 1   390 7,8           356,2 414   940
ZRF 55/400 600 3800 24 1200 1,5 1000 150 - 620 100 1   400 8,0           366 424   960
ZRF 55/490 800 4700 27 1500 1,5 1200 180 - 750 120 1   490 9,8           454,2 514   1200
ZRF 55/500 800 4800 28 1500 2,2 1500 180 - 750 120 1   500 10           464 524   1230
ZRF 55/590 1000 5700 32 1500 2,2 1500 200 - 1000 150 1   590 11           553 614   1450
