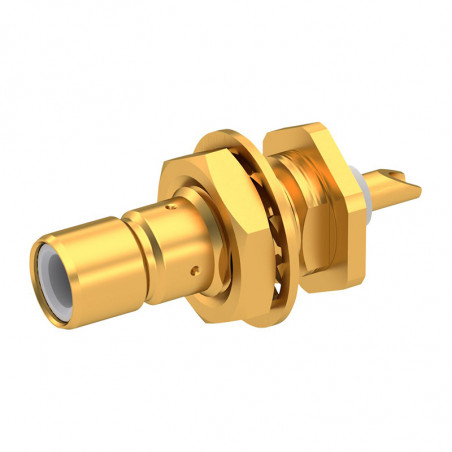

Conectores concéntricos con cierre de pestillo, serie SMB
  • Conectores concéntricos con cierre de pestillo, serie SMB

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: Radiall

Conectores concéntricos con cierre de pestillo, serie SMB

Wtyk ze stykiem żeńskim, gniazdo ze stykiem męskim. Stały przewód wewnętrzny. Seria SMB odpowiada normom MIL-C 39012, IEC 169-10, CECC 22 130, BS 9210 N0007. Zastosowania: radio, telekomunikacja wojskowa i cywilna, lotnicze przyrządy pokładowe, radio przenośne.

Impedancja:
50 Ω
Częstotliwość: robocza:
DCdo4GHz
Napięcie robocze:
kabel 2,6/50: 335 Vrms
Temperatura robocza:
-65°Cdo165°C
Materiał:
korpus i przewód wewnętrzny - mosiądz
Wykończenie powierzchni:
korpus i przewód wewnętrzny złocone



  Nr producenta Opis
Złącza koncentryczne z zamknięciem zatrzaskowym, seria SMB R 114 005 000 W

R 114 005 000 W

 Wtyk na przewód
(ze stykiem żeńskim) KMC 2, z dławikiem grupa kabli 2,6/50: RG 174 A/U, RG 316/U wylot kabla 3mm Ø
Złącza koncentryczne z zamknięciem zatrzaskowym, seria SMB R114 053 000 W

R 114 053 000 W

 Wtyk na przewód
(ze stykiem żeńskim) stały płaszcz do lutowania grupa kabli 0,085 RG 405/U wylot kabla 2,3mm Ø
Złącza koncentryczne z zamknięciem zatrzaskowym, seria SMB R 114 075 000 W

R 114 075 000 W

 Wtyk na przewód
(ze stykiem żeńskim) KMC 31, do zaciskania grupa kabli 2,6/50: RG 174 A/U, RG 316/U wylot kabla 3mm Ø
Złącza koncentryczne z zamknięciem zatrzaskowym, seria SMB R 114 082 000 W

R 114 082 000 W

 Wtyk na przewód
(ze stykiem żeńskim) pełne zaciskanie grupa kabli 2,6/50+75: RG 174 A/U, RG 316/U wylot kabla 3,25mm Ø
Złącza koncentryczne z zamknięciem zatrzaskowym, seria SMB R 114 183 000 W

R 114 183 000 W

 Wtyk na przewód
(ze stykiem żeńskim) Wty k kątowa/ zaciskana grupa kabli 2/50: RG 178 B/U, wylot kabla 2,5mm Ø

R 114 186 000 W

 Wtyk na przewód
jak wyżej, ale grupa kabli 2,6/50: RG 174 A/U, wylot kabla 3mm Ø
Złącza koncentryczne z zamknięciem zatrzaskowym, seria SMB R114 163 000 W

R 114 163 000 W

 Wtyk na kabel kątowa
(ze stykiem żeńskim) z dławikiem kabel 0 2,2mm RG 178 B/U, RG 196 A/U

R 114 165 000 W

 Wtyk na kabel kątowa
jak wyżej, ale kable 0 2,8mm RG 174 A/U, RG 316/U
Złącza koncentryczne z zamknięciem zatrzaskowym, seria SMB R 114 305 000 W

R 114 305 000 W

 Łącznik kablowy
(ze stykiem męskim) do montażu w otworze, grupa na kabel 2,6/50+75
Złącza koncentryczne z zamknięciem zatrzaskowym, seria SMB R 114 313 000 W

R 114 313 000 W

 Łącznik kablowy
(ze stykiem męskim) do montażu w otworze, pełne zaciśnięcie grupa na kabel 2,6/50+75
Złącza koncentryczne z zamknięciem zatrzaskowym, seria SMB R 114 426 000 W

R 114 426 000 W

 Łącznik na panel
(ze stykiem męskim) do płytek drukowanych
Złącza koncentryczne z zamknięciem zatrzaskowym, seria SMB R 114 553 000 W

R 114 553 000 W

 Łącznik na panel
(ze stykiem męskim) do montażu w otworze, montaż od przodu
Złącza koncentryczne z zamknięciem zatrzaskowym, seria SMB R 114 554 000 W

R 114 554 000 W

 Łącznik na panel
(ze stykiem męskim) do montażu w otworze, montaż od tyłu
Złącza koncentryczne z zamknięciem zatrzaskowym, seria SMB R 114 665 000 W

R 114 665 000 W

 Łącznik na panel kątowy
(ze stykiem męskim) do druku 5 wyprowadzeń lutowanych
Złącza koncentryczne z zamknięciem zatrzaskowym, seria SMB R 114 703 000 W

R 114 703 000 W

 Złącze pośrednie łącznik - łącznik
(oba ze sty kami męskimi) przewód wewnętrzny męski/męski
Złącza koncentryczne z zamknięciem zatrzaskowym, seria SMB R 114 704 000 W

R 114 704 000 W

 Złącze pośrednie wtyk - wtyk
(obie ze sty kami żeńskimi) przewód wewnętrzny żeński/żeński
Złącza koncentryczne z zamknięciem zatrzaskowym, seria SMB R 114 720 000 W

R 114 720 000 W

 Złącze pośrednie łącznik - łącznik
 (oba ze stykami męskimi) montaż w otworze
Złącza koncentryczne z zamknięciem zatrzaskowym, seria SMB R 114 780 000 W

R 114 780 000 W

Trójnik łącznik - wtyk - łącznik
(łączniki ze stykami męskimi, wtyk ze stykiem żeńskim

R 114 781 000 W

 Trójnik wtyk - wtyk - wtyk
(wtyk ze stykiem żeńskim)
