Fabricant: MTM POWER

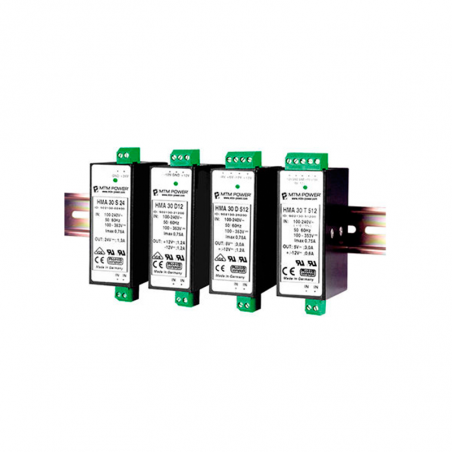

Fournitures d'alimentation AC / CC pour montage sur rail DIN

HMA Series

Technical data
Power
15W, 30W
input voltage
85...264 VAC / 100 . 375 VDC
Output voltage
3,3 V, 5 V, 12 V, 15 V, 24 V, 48V, ±5V, ±12 V, ±15 V, 5/12V, 5/15 V, 5/24 V, 5/±12 V, 5/±15V.
Efficiency
≥ 78%
Operation temperature range
-25...+65 °C
Casing
UL94-V0
Dimensions (W x L X H)
35,0 x 70,0 x 113,0 mm
Seria HMA


Technical data
Power
15W, 30W
input voltage
30/36...60 VAC / 30/36...72 VDC
Output voltage
5 V, 12 V, 15 V, 24 V, 48V, ±5V,

±12 V, ±15 V, 5/12V, 5/15 V, 5/24 V,

5/±12 V, 5/±15V.
Efficiency
≥ 78%
Operation temperature range
-25...+65 °C
Casing
UL94-V0
Dimensions (W x L X H)
35,0 x 70,0 x 113,0 mm

Seria HSA
Technical data
Power
15W, 30W, 75W
input voltage
85...264 VAC / 100 . 375 VDC
Output voltage
5 V, 12 V, 13,8 V, 15 V, 24 V, 48V
Efficiency
≥ 85%

Operation temperature range
-25...+70 °C
Casing
UL94-V0

Dimensions (W x L X H)
42,0 x 75,0 x 115,0 mm
Seria HSAP
Technical data
Power 120W, 240 W (HSA) / 240 W (HSAP)
input voltage 94...264 VAC
Output voltage 12 V, 13 - 15 V, 24 V, 36V, 48V
Efficiency ≥ 89%
Operation temperature range -25...+70 °C
Efficiency HSAP: 0,98 (EN 61 00-3-2, lout = lnom)
Dimensions (W x L X H) HSA 120 :50,0 x 130,0 x 130,0 mm
  HSA 240: 80,0 x 130,0 x 130,0 mm
  HSAP 240:120,0 x 130,0 x 130,0 mm

Seria HMG
Technical data
Power
15W, 30W
input voltage
20...72 VDC
Output voltage
5 V, 12 V, 13,8 V, 15 V, 24 V, 48V, ±12 V, ±15V, 5/12 V, 5/15 V, 5/24 V, 5/±12, 5/±15V
Dokładność
bis zu ≥ 80%
Operation temperature range
-25...+65 °C
Casing
UL94-V0
Dimensions (W x L X H)
35,0 x 70,0 x 113,0 mm
Seria HSD
Technical data
Power 60W
input voltage 16,8...50,4 VDC / 50,4...154 VDC
Output voltage 5,2 V, 12 V, 24V
Dokładność bis zu ≥ 85%
Operation temperature range -25...+65 °C
Casing UL94-V0
Dimensions (W x L X H) 37,0 x 76,0 x 116,0 mm

  U OUT
single double Triple
Seria 3,3 V 5V 12V 15V 24 V 48 V ±5V ±12V ±15V 5/12 V 5/15 V 5/24 V 5/±12V 5/±15V dimension
[mm]
Seria HMA
HMA15 3,0 A 3,0 A 1,3 A 1,0A 0,6 A   0,3 A +0,6/ -0,4 A +0,5/ -0,4 A +1,0/ -0,4 A 1,0/ 0,4 A 1,0/ 0,3 A 1,6/ ±0,15 A 1,6/ 0,15 A 35,0x70,0x113,0
HMA30 6,0 A 6,0 A 2,5 A 2,0 A 1,3 A   0,6 A +1,2/ -1,2 A +1,0/ -1,0 A 3,0/ 1,2 A 3,0/ 1,0 A 3,0/ 0,6 A 3,0/ ±0,6 A 3,0/ ±0,5 A 35,0x70,0x113,0
HMA50   7,5 A 3,3 A 2,6 A 2,0 A   1,0 A               35,0x70,0x113,0
Seria HMN
HMN15   3,0 A 1,3 A 1,0A 0,6 A   0,3 A +0,6/ -0,4 A +0,5/ -0,4 A 1,0/ 0,4 A 1,0/ 0,4 A 1,0/ 0,3 A 1,6/ ±0,15 A 1,6/ ±0,15 A 35,0x70,0x113,0
HMN30   6,0 A 2,5 A 2,0 A 1,3 A   0,6 A +1,2/ -1,0 A +1,0/ -0,8 A 3,0/ 1,0 A 3,0/ 0,8 A 3,0/ 0,5 A 3,0/ ±0,5 A 3,0/ ±0,4 A 35,0x75,0x115,0
Seria HSA
HSA30   3,5 A 1,6 A 1,3 A 1,3 A   0,5 A               29,0x75,0x115,0
HSA50   10,0 A 4,2 A 3,3 A 2,1 A 1,4 A 1,0 A               42,0x75,0x115,0
HSA75     6,3 A 5,0 A 3,1 A         +6,0/ -4,0 A   +6,0/ -2,0 A     42,0x75,0x115,0
HSA120     10,0 A 8,0 A 5,0 A 3,3 A 2,5 A               50,0x130,0x130,0
HSA240     17,0 A 14,0 A 10,0 A 6,6 A 5,0 A               80,0x130,0x130,0
HSAP240         10,0 A                   120,0x130,0x130,0
Seria HMG
HMG15   3,0 A 1,3 A 1,0A 0,6 A   0,3 A +0,6/ -0,4 A +0,5/ -0,4 A 1,0/ 0,4 A 1,0/ 0,4 A 1,0/ 0,3 A 1,6/ ±0,15 A 1,6/ ±0,15 A 35,0x70,0x113,0
HMG30   5,0 A 2,5 A 2,0 A 1,3 A   0,6 A ±1,0 A ±0,8 A 2,5/ 1,0 A 2,5/ 0,8 A 2,5/ 0,5 A 2,5/ ±0,5 A 2,5/ ±0,4 A 35,0x70,0x113,0
Seria HSD
HSD60     5,0 A   2,5 A                   67,0x76,0x116,0
