Alimentations AC / CC de MTM Power
  • Alimentations AC / CC de MTM Power

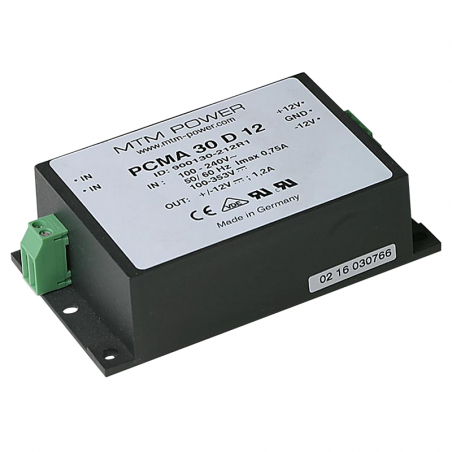

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: MTM POWER

Alimentations AC / CC de MTM Power

  Seies
TypPMA/PCMAPMAS/PCMASPMN/PCMN
Power 6W, 10W, 15W, 30W, 50W 4,5-5W 10W, 12,5-15W, 24W, 35-48W,60W, 75W, 100W 6W, 10W, 15W, 30W, 50W
input voltage 85...2Ó4 VAC / 100 . 375 VDC 90...264 VAC / 110...375 VDC 85...264 VAC / 100 . 375 VDC
Output voltage 3,3 V, 5 V, 12 V, 15 V, 24 V, 48V, ±5V, ±12V, ±15 V, 5/12V, 5/15 V, 5/24 V, 5/±12V, 5/±15V 5 V, 12 V, 15 V, 24 V 3,3 V, 5 V, 12 V, 15 V, 24 V, 48V, ±5V, ±12 V, ±15 V, 5/12V, 5/15 V, 5/24 V, 5/±12 V, 5/±15V
Efficiency ≥78% ≥ 78% ≥ 78%
Operation temperature range -25...+65 / +75°C -25...+65 / +75°C -25...+65 / +75°C
Casing UL94-V0 UL94-V0 UL94-V0
Assembly method Leiterplatte (PMA) oder Chassis (PCMA) Leiterplatte (PMA) oder Chassis (PCMA) Leiterplatte (PMA) oder Chassis (PCMA)

  UOUT
SingleDoubleTripple
Seria3,3 V5V12V15V24 V48 V±5V±12V±15V5/12 V5/15 V5/24 V5/±12V5/±15VWymiar [mm]
Seria PMA/PCMA
PMA6 1,5 A 1,2 A 0,5 A 0,4 A 0,25 A     +0,25/ -0,15 A ±0,15 A           50,8x50,8x20,0
PMA10 PCMA10 2,0 A 2,0 A 0,84 A 0,67 A 0,42 A 0,25 A ±1,0 A ±0,4 A ±0,3 A 0,7/ 0,25 A 0,7/ 0,25 A 0,7/ 0,15 A 1,2/ ±0,12 A 1,2/±0,12 A 76,0x50,7x22,7 110,0x50,8x23,0
PMA15 PCMA15 3,0 A 3,0 A 1,3 A 1,0 A 0,6 A 0,3 A   +0,6/ -0/4 A +0,5/ -0,4 A 1,0/ 0,4 A 1,0/ 0,4 A 1,0/ 0,3 A 1,6/ ±0,15 A 1,6/±0,15 A 76,0x50,7x22,7 110,0x50,8x23,0
PMA30 PCMA30 6,0 A 6,0 A 2,5 A 2,0 A 1,3 A 0,6 A   ±1,2 A ±1,0 A 3,0/ 1,2 A 3,0/ 1,0 A 3,0/ 0,6 A 3,0/ ±0,6 A 3,0/ ±0,5 A 90,5x65,5x33,5 120,0x65,0x33,0
PMA50 PCMA50   8,0 A 4,1 A 3,3 A 2,0 A 1,0 A   +2,5/ -1,2 A +2,0/ -1,0 A 6,0/ 1,2 A 6,0/ 1,0 A 6,0/ 0,7 A 6,0/ ±0,7 A 6,0/ ±0,6 A 140,0x85,0x35,0 166,0x85,0x35,0
Seria PMAS/PCMAS
PMAS4 PMAS4-L   0,9 A 0,42 A 0,33 A 0,21 A                   42,0x17,0x26,6 42,6x32,6x15,2
PM AS10   2,0 A 0,8 A 0,67 A 0,42 A 0,25 A   52,0x36,5x24,0
PM AS15 PCMAS15   2,5 A 1,25 A 1,0 A 0,6 A 0,3 A                 50,8x50,8x20,0
PMAS24 PCMAS24   3,5 A 1,6 A 1,3 A 1,0 A 0,5 A   76,0x50,7x22,7 110,0x50,8x23,0
PMAS48 PCMAS48   8,0 A 3,3 A 2,6 A 2,0 A 1,0 A                 90,5x65,5x33,5 120,0x65,0x33,0
PMAS60 PCMAS60   10A 5A 4A       115,0x80,0x35,0 166,0x85,0x35,0
PMAS75 PCMAS75     6,0 A 5,0 A 3,0 A 1,5 A                 140,0x85,0x35,0 166,0x85,0x35,0
PMAS100 PCMAS100   15,0 A 8,3 A 6,6 Al 4,0 A 2,0 A   140,0x85,0x35,0 166,0x85,0x35,0
Seria PMN/PCMN
PMN10 PCMN10   2,0 A 0,84 A 0,67 A 0,42 A 0,32 A   ±0,4 A ±0,3 A       1,2/ ±0,12 A 1,2/ ±0,1 A 76,0x50,7x22,7 110,0x50,8x23,0
PMN15 PCMN15   3,0 A 1,3 A 1,0 A 0,6 A 0,65 A   +0,6/ -0,4 A +0,5/ -0,4 A 1,0/ 0,4 A 1,0/ 0,4 A 1,0/ 3,0 A 1,6/ ±0,15 A 1,6/ ±0,15 A 76,0x50,7x22,7 110,0x50,8x23,0
PMN30 PCMN30   6,0 A 2,5 A 2,0 A 1,3 A 1,0 A   +1,2/ -1,0 A +1,0/ -0,8 A 3,0/ 1,0 A 3,0/ 0,8 A 3,0/ 0,5 A 3,0/ ±0,5 A 3,0/ ±0,4 A 90,5x65,5x33,5 120,0x65,0x33,0
PMN50 PCMN50   8,0 A 4,1 A 3,3 A 2,0 A     +2,5/ -1,2 A +2,0/ -1,0 A 6,0/ 1,2 A 6,0/ 1,0 A 6,0/ 0,7 A 6,0/ ±0,7 A 6,0/ ±0,6 A 90,5x65,0x33,5 120,0x65,0x33,0
Seria PML/PCML
PML4 PCML4               +0,13/ -0,13 A +0,1/ -0,1 A           76,0x50,7x22,7 110,0x50,8x23,0
PML10 PCML10               +0,35/ -0,35 A +0,3/ -0,3 A       0,2/ ±0,3 A 0,2/ ±0,25 A 90,5x65,5x33,5 120,0x65,0x33,0

Moins
