Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Rolec

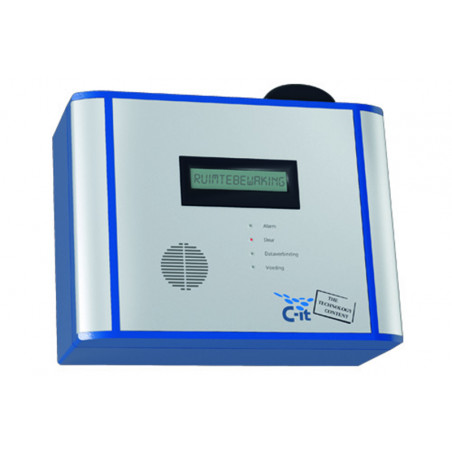

Alucase - boîtier en aluminium IP69K

aluCASE est un boitier moderne en aluminium pour l'électronique industrielle. Moulé en aluminium sous pression, il peut être utilisé dans de nombreuses situations. Il peut notamment être fixé bien en vue à un mur ou sur une machine. Ce boitier est doté de série d'un renfoncement permettant le montage de claviers à membrane ou de faces avant. Deux modèles sont pourvus d'un couvercle transparent. La plupart des boitiers sont fournis avec un support de couvercle intégré. La partie supérieure ainsi que la partie inférieure du boitier sont pourvues d'inserts permettant le montage des composants. Pour une apparence plus soignée, nous fournissons des caches en plastique ou en aluminium au choix pour les canaux de vissage. L'accès au boitier peut être sécurisé à l'aide d'une serrure. L'installation du boitier ne nécessite pas son ouverture, il permet ainsi de garder votre électronique à l'abri. Nous fournissons également les presse-étoupes et les autres accessoires correspondants.

Type Part No. Longueur Largeur Hauteur Poids Mounting point
D		 Mounting point
E		 D Silikonowa uszczelka pokrywy D DA Zaślepki Alu DA DP Zaślepki POM DP EMC Ekranowanie EMV ID Zintegrowane uchwyty pokryw ID L Ochrona antykorozyjna L 69K Stopień ochrony IP 69K 69K S Zawiasy S ST Zamek z kluczykiem ST Download
ACF 110 190.110.000 140 110 60 700 122 60 o o ⬤ o ⬤ o o o o Download
ACF 112 190.112.000 200 110 60 880 182 60 o o ⬤ o ⬤ o o o o Download
ACF 130 190.130.000 160 130 70 910 142 80 o o ⬤ o ⬤ o o o o Download
ACF 132 190.132.000 220 130 70 1130 202 80 o o ⬤ o ⬤ o o o o Download
ACF 150 190.150.000 180 150 60 968 162 100 o o ⬤ o ⬤ o o o o Download
ACF 152 190.152.000 260 150 60 1273 242 100 o o ⬤ o ⬤ o o o o Download
ACF 170 190.170.000 200 170 60 1096 182 120 o o ⬤ o ⬤ o o o o Download
ACF 172 190.172.000 280 170 60 1471 262 120 o o ⬤ o ⬤ o o o o Download
ACF 200 190.200.100 230 200 90 1720 212 144 o ⬤ - o ⬤ o o o o Download
AC 052 191.052.000 75 50 33 134 61 34 o - ⬤ o - o o - - Download
AC 054 191.054.000 100 50 33 166 86 34 o - ⬤ o - o o - - Download
AC 070 191.070.000 100 70 50 328 84 33 o - ⬤ o - o o - - Download
AC 072 191.072.000 140 70 50 411 124 33 o - ⬤ o - o o - - Download
AC 074 191.074.000 180 70 50 495 164 33 o - ⬤ o - o o - - Download
AC 090 191.090.000 120 90 60 580 102 40 o o ⬤ o ⬤ o o - - Download
AC 092 191.092.000 160 90 60 680 142 40 o o ⬤ o ⬤ o o - - Download
AC 094 191.094.000 250 90 60 861 232 40 o o ⬤ o ⬤ o o - - Download
AC 150 191.150.000 180 150 90 1216 162 100 o o ⬤ o ⬤ o o o o Download
AC 152 191.152.000 260 150 90 1569 242 100 o o ⬤ o ⬤ o o o o Download
AC 170 191.170.000 200 170 90 1430 182 120 o o ⬤ o ⬤ o o o o Download
AC 172 191.172.000 280 170 90 1789 262 120 o o ⬤ o ⬤ o o o o Download
AC 200 191.200.100 230 200 120 2005 212 144 o ⬤ - o ⬤ o o o o Download
AC 202 191.202.100 330 200 120 2328 312 144 o ⬤ - o ⬤ o o o o Download
AC 250 191.250.100 280 250 120 2643 262 194 o ⬤ - o ⬤ o - o o Download
AC 252 191.252.100 380 250 120 3295 362 194 o ⬤ - o ⬤ o - o o Download
AC 300 191.300.100 330 300 120 3353 312 244 o ⬤ - o ⬤ o - o o Download
AC 302 191.302.100 430 300 120 4092 412 244 o ⬤ - o ⬤ o - o o Download
AC 092K 192.092.000 160 90 60 680 142 40 o o ⬤ - ⬤ o o - - Download
ACF 110K 192.110.000 140 110 60 534 122 60 o o ⬤ - ⬤ o o - - Download
  • ⬤ standard
  • o disponible
  • - non-disponible
A Mocowanie zewnętrzne A Montage externe
B Uchwyt listwy zaciskowej B Prise en charge des bornes de blocage
BF Komora baterii BF Compartiment à piles
C Kolorowe paski nakładki zakrywające C Couvercles / capuchons colorés
D Silikonowa uszczelka pokrywy D Joint de boîtier en silicone
DA Zaślepki Alu DA Couvercles design en aluminium
DH Przytrzymanie pokrywy DH Supports de couvercle
DP Zaślepki POM DP Couvertures de conception de POM
DV Zamek z podwójną bródką DV Fermeture à double panneton
EMC Ekranowanie EMC Blindage
EP Polerowanie elektrolityczne EP Electro-polissage
F Płyta czołowa samoprzyczepna F Plaque frontale autocollante
FE Wziernik FE La fenêtre
H Śruba ręczna H Vis à main
HG Uchwyt multiPANEL HG poignée multiPANEL
HS Zawias przytrzymujący HS Tenir les charnières
I System uchwytów I Système de poignée
ID Zintegrowane uchwyty pokryw ID Supports de couvercle intégrés
IN Śruba imbusowa IN Vis Allen captive
IS Schowany zawias zewnętrzny IS Charnières internes
J Uchwyt ręczny J Manipuler
L Ochrona antykorozyjna L Revêtement anticorrosion
LH Uchwyt płytki drukowanej LH Circuit imprimé prise en charge des cartes
M Płyty montażowe M Plaques de montage
MH Zamocowanie masztowe MH Support de poteau/mât
P Zestaw do plombowania P Kit d'étanchéité
P 60 Pulpit, głębokość 60 mm P 60 Panneau de 60 mm de profondeur
P 90 Pulpit, głębokość 90 mm P 90 Panneau de 90 mm de profondeur
PR System uchwytów profilowych PR Système de poignée profilée
Q Element nośny, poprzeczny Q Traverse
RS Ścianka tylna z zawiasem RS Paroi arrière avec charnière
S Zawiasy S Charnières
SF Stopki zatrzaskowe SF Kit de montage sur rail DIN
SH Pokrywa ochronna SH Couvercle de protection
ST Zamek z kluczykiem ST Insérer la serrure
SV Złącza zatrzaskowe SV Fermeture à action rapide
SZ Złącze zatrzaskowe z zamkiem SZ Fermeture rapide avec serrure
T Szyny nośne pod zaciski szeregowe T Rails de support pour terminaux en série
TM Miejsce na klawiaturę myszkę TM Support clavier/souris
V Śruba zamknięcie z rowkiem V Vis à tête fendue/fermeture
VR Skręcona śrubami ścianka tylna VR Paroi arrière boulonnée
W Śruba zamknięcie z gniazdem W Vis/fermeture triangulaire
WA Połączenie ścienne WA Connexion murale
WM Kątowy zestaw montażowy WM Ensemble d'assemblage de coude
X Śruba zamknięcie z X Vis à collet/fermeture
Y Zamknięcie z przetyczką Y Attache à levier
Z Zamknięcie z przetyczką z zamkiem Z Fermeture à levier avec serrure
ZL Cal ZL Pouce
67 Stopień ochrony IP 67 67 Indice de protection IP 67
69K Stopień ochrony IP 69K 69K Indice de protection IP 69K

Presentation of the aluCASE enclosure

Certifications
CSA (en option)
GOST
Germanischer Lloyd (en option)
UL (en option)
Dimensions
29 tailles
Dimensions de : longueur x largeur x hauteur
75 x 50 x 33 mm à 430 x 300 x 120 mm
Informations supplémentaires
Fixation du boitier avec couvercle fermé
Couvercle avec renfoncement intégré pour clavier à membrane ou faces avant
Support de couvercle intégré PP (polypropylène)
2 tailles disponibles avec couvercle transparent
Caches design clipsables, Standard : Plastique POM (polyoxyméthylène) similaire à RAL 7040 gris fenêtre
Option : Caches design en aluminium anodisé
Option : Charnières externes sans vis visibles en aluminium anodisé
Option : Accès sécurisé par serrure
Boitier
Alliage en fonte d'aluminium
EN AC-44300 DIN EN 1706
(GD Al Si 12/DIN 1725)
Inclinaison de démoulage de 1°, les cotes intérieures diminuent de 1° sur tous les côtés jusqu'au fond du boitier.
Fixation
Canaux de vissage séparés
Aménagement intérieur
Inserts M5 au fond du boitier et à l'intérieur du couvercle
Type de protection
IP 66, IP 67 / EN 60529
Option : IP 69K / DIN 40050
Joint
Joint moulé TPE, sans silicone, plage de températures : -40? à +120?
Option : Joint en silicone, plage de températures : -50°C à +140°C
Vis de couvercle
Acier inoxydable 1.4567, imperdables
Surface
Peinture pulvérisée RAL 7040 gris fenêtre
Option : Couleurs spéciales
Option : Peinture anticorrosion
Services ROLEC
Demandez notre Offre de service complet pour des boitiers prêts à l'emploi
