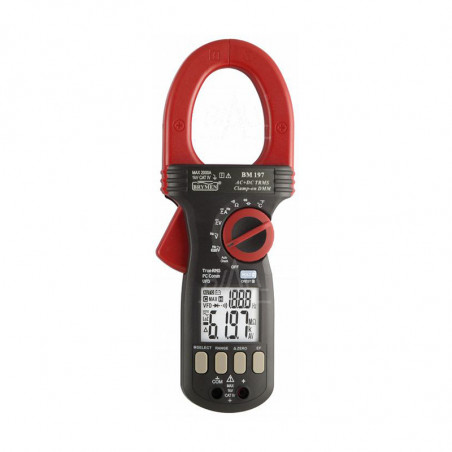

BM197 PLAMP METMER 2000A AC / DC TRMS, VFD, USB, CAT IV 1000V
  • BM197 PLAMP METMER 2000A AC / DC TRMS, VFD, USB, CAT IV 1000V

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Brymen Technology Corporation

BM197 PLAMP METMER 2000A AC / DC TRMS, VFD, USB, CAT IV 1000V

BM197 Miernik cęgowy 2000A AC/DC TRMS,VFD,USB, CAT IV 1000V

Dane techniczne
Cechy szczególne i funkcje specjalne
  • Pomiar metodą cęgową:
    • Maksymalna średnica przewodu:
      • 55mm
  • TrueRMS - Pomiar rzeczywistej wartości skutecznej
  • Automatyczna/ręczna zmiana zakresów pomiarowych
  • Pomiar temperatury
  • DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
  • Hz - jednoczesne wskazanie częstotliwości i mierzonego napięcia lub prądu
    - na podwójnym wyświetlaczu
  • RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości
  • CREST: rejestracja wartości szczytowych MAX, MIN impulsów:
    • trwających >5ms, tylko V i A
  • EF: bezdotykowa detekcja pola elektrycznego (napięcia)
  • Bezpieczne pomiary w instalacjach Kat. IV
  • Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową)
  • Komunikacja z komputerem PC za pomocą złącza optycznego RS-232
  • Komunikacja z komputerem PC za pomocą interfejsu USB
  • VFD (ACV[&]Hz) - jednoczesny pomiar napięcia i częstotliwości falowników
  • Lo-Z - pomiary napięcia o niskiej impedancji wejścia (eliminacja zakłóceń)
  • AutoCheck - automatyczny wybór rodzaju pomiaru (Lo-Z DCV, ACV,
    rezystancja) w zależności od sygnału wejściowego


Pomiary i dokładności
  • Współczynnik temperaturowy:
    • nominalnie 0,15 x (określona dokładność)/°C
      (-10°C do 18°C lub 28°C do 55°C)
  • Dokładność:
    • +- (% wartości wskazywanej + liczba cyfr
      najmniej znaczących), jeśli nie jest określona inaczej,
      dla temp 23°C +- 5° i RH < 75%
 Test ciągłości
Zakres min. wykrywalności R [Ω] Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V] Zabezp. ACrms [V]
10 200 1000 1000

Czas odpowiedzi:
  • < 32ms


DCV - napięcie stałe
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Imp.wej. [Ω] Imp. wej. [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
6 0,001 0,5 5 10M 50p 1000 1000
  • Impedancja wejściowa narasta powyżej 50V i wynosi: 10k Ω dla 100V, 60k Ω dla 300V, 200k Ω dla 600V, 420k Ω dla 1000V
  • Impedancja wejściowa LoZ DCV początkowo wynosi ok.2,5k Ω,600pF nominalnie
  • Próg impedancji DCV >+1,5VDC lub < -1,5VDC


ACV - napięcie przemienne
Zakres [V] Rozdzielcz. [V] Dokładność [%] Dokładność [cyfr] Czestotliw. min. [Hz] Częstotliw. max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezp. DCpeak [V] Zabezp. ACrms [V]
6 0,001 1,2 5 50 400 10M 50p 1000 1000
60 0,01 1,2 5 50 400 10M 50p 1000 1000
600 0,1 1,2 5 50 400 10M 50p 1000 1000
1000 1 1,2 5 50 400 10M 50p 1000 1000
6 (Autocheck) 0,001 1,5 5 50 60 2,5k 600p 1000 1000
60 (Autocheck) 0,01 1,5 5 50 60 2,5k 600p 1000 1000
60 (Autocheck) 0,01 1,5 5 50 60 2,5k 600p 1000 1000
600 (Autocheck) 0,1 1,5 5 50 60 2,5k 600p 1000 1000
1000 (Autocheck) 1 1,5 5 50 60 2,5k 600p 1000 1000
6 (VFD) 0,001 4 80 10 20 – – 1000 1000
60 (VFD) 0,01 4 80 10 20 – – 1000 1000
600 (VFD) 0,1 4 80 10 20 – – 1000 1000
1000 (VFD) 1 4 80 10 20 – – 1000 1000
6 (VFD) 0,001 2 60 20 200 – – 1000 1000
60 (VFD) 0,01 2 60 20 200 – – 1000 1000
600 (VFD) 0,1 2 60 20 200 – – 1000 1000
1000 (VFD) 1 2 60 20 200 – – 1000 1000
6 (VFD) 0,001 7 80 200 400 – – 1000 1000
60 (VFD) 0,01 7 80 200 400 – – 1000 1000
600 (VFD) 0,1 7 80 200 400 – – 1000 1000
1000 (VFD) 1 7 80 200 400 – – 1000 1000
  • Współczynnik szczytu:
    • CF < 2,8:1 w pełnej skali
    • CF < 1,4:1 w połowie skali
  • W trybie VFD_ACV dokładność spada z 2%+50c przy 200Hz do 7%+80c przy 400Hz
  • Impedancja wejściowa w trybie AutoCheck narasta powyżej 50V i wynosi: 10k Ω dla 100V, 60k Ω dla 300V, 200k Ω dla 600V, 420k Ω dla 1000V
  • Impedancja wejściowa LoZ ACV w trybie AutoCheck początkowo wynosi ok.2,5k Ω,600pF nominalnie
  • Próg impedancji LoZ ACV >1,5V (50/60Hz)
  • TrueRMS


Napięcie DCV+ACV
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Częstotliw. min. [Hz] Częstotliw. max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezp. DCpeak [V] Zabezp. ACrms [V]
6 0,001 1,4 7 50 400 10M 50p 1000 1000
60 0,01 1,4 7 50 400 10M 50p 1000 1000
600 0,1 1,4 7 50 400 10M 50p 1000 1000
1000 1 1,4 7 50 400 10M 50p 1000 1000
  • Współczynnik szczytu:
    • CF < 2.8:1 w połowie skali
    • CF < 1.4:1 na pełnej skali
  • TrueRMS


DCA - prąd stały
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Bezpiecznik [A]
200 0,1 2,0 5 2000
0~500 1 2,0 5 2000
500~2000 1 3,0 5 2000
  • Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów < 0,1A/A
  • Pomiar cęgowy prądu DCA
  • Dokładność określona w trybie pomiarów względnych, po wyzerowaniu wskazania dla stanu bezprądowego


ACA - prąd przemienny
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz] Bezpiecznik [A]
200 0,1 2,5 5 40 50 2000
0~500 1 3,0 5 40 50 2000
500~1000 1 3,5 5 40 50 2000
1000~2000 1 – – 40 50 2000
200 0,1 2,0 5 50 60 2000
0~500 1 2,5 5 50 60 2000
500~2000 1 3,0 5 50 60 2000
200 0,1 2,5 5 60 400 2000
0~500 1 3,0 5 60 400 2000
500~1000 1 3,5 5 60 400 2000
1000~2000 1 – – 60 400 2000
  • Pomiar cęgowy prądu ACA
  • Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów < 0,1A/A
  • TrueRMS
  • Współczynnik szczytu:
    • CF < 2.8:1 w połowie skali
    • CF < 1.4:1 na pełnej skali


Prąd DCA+ACA
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz]
200 0,1 3,5 8 40 50
0~1000 1 3,5 8 40 50
1000~2000 1 – – 40 50
200 0,1 3,0 8 50 60
2000 1 3,0 8 50 60
200 0,1 3,5 8 60 400
0~1000 1 3,5 8 60 400
1000~200 1 – – 60 400
      • Współczynnik szczytu:
        • CF < 2,8:1 w połowie skali
        • CF < 1,4:1 na pełnej skali
      • Pomiar cęgowy prądu DCA+ACA
      • Dokładność określona w trybie pomiarów względnych, po wyzerowaniu wskazania dla stanu bezprądowego
      • Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów < 0,1A/A
      • TrueRMS


Rezystancja
Zakres [Ω] Rozdzielczość [Ω] Dokładność [%] Dokładność [cyfr] Napięcie rozwartego obwodu [V] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
600 0,1 0,5 5 0,45 1000 1000
6k 0,001k 0,5 5 0,45 1000 1000
60k 0,01k 0,5 5 0,45 1000 1000
600k 0,1k 0,8 5 0,45 1000 1000
6M 0,001M 1,2 5 0,45 1000 1000
40M 0,01M 2,3 5 0,45 1000 1000
600 (AutoCheck) 0,1 0,5 5 0,45 1000 1000
6k (AutoCheck) 0,001k 0,5 5 0,45 1000 1000
60k (AutoCheck) 0,01k 0,5 5 0,45 1000 1000
600k (AutoCheck) 0,1k 0,8 5 0,45 1000 1000
6M (AutoCheck) 0,001M 1,2 5 0,45 1000 1000
40M (AutoCheck) 0,01M 2,3 5 0,45 1000 1000
      • Próg zadziałania funkcji AutoCheck < 10.00M Ω nominalnie


Pojemność
Zakres [F] Rozdzielczość [F] Dokładność [%] Dokładność [cyfr] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
60n 0,01n 2,0 5 1000 1000
600n 0,1n 2,0 5 1000 1000
6u 0,001u 2,0 5 1000 1000
60u 0,01u 3,5 5 1000 1000
600u 0,1u 3,5 5 1000 1000
2000u 1u 4,0 5 1000 1000
          • Dokładność dla kondensatorów warstwowych lub lepszych
          • Współczynnik temperaturowy 0,25 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)

Częstotliwość
Zakres [Hz] Dokładność Czułość Funkcja
40-1999 0,1%+4c 2V AC 6V
40-1999 0,1%+4c 20V AC 60V
40-1999 0,1%+4c 100V AC 600V
40-1999 0,1%+4c 600V AC 1000V
20-400 0,1%+4c 10A AC 200A
20-400 0,1%+4c 100A AC 2000A
10-400 0,1%+4c 1V~2V VFD AC 6V
10-400 0,1%+4c 6V~20V VFD AC 60V
10-400 0,1%+4c 60V~200V VFD AC 600V
  • Czułość trybu VFD spada liniowo z 10% pełnej skali przy 200Hz do 40% pełnej skali przy 400Hz
 Temperatura
Wartość min [°C] Wartość max [°C] Dokładność [%] Dokładność [°C] Zabezp. DCpeak [V] Zabezp. DC-ACrms [V]
-50 1000 0,3 4 1000 1000
  • Dokładność nie uwzględnia dokładności termopary


Test diod
Napięcie rozwartego obwodu (DC) Prąd pomiarowy Zakres Rozdzielczość Dokładność
< 1,8VDC 0,56mA 1V 0,001V 1,0%+3c
Bezdotykowa detekcja pola elektrycznego EF
  • Częstotliwość detekcji
    • 50/60 Hz
Wskazanie bargrafu
Wartość napięcia [V] Wskazanie bargrafu
10-36V -
23-85V - - -
59-600V - - - - -


Producent
Brymen

Kraj pochodzenia
Tajwan

Dystrybutor
http://www.dacpol.eu

Certyfikaty
  • Oznakowanie CE (bezpieczeństwo
    i/lub EMC)
  • Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
 Zgodność z normami
  • Kat. IV 1000V AC/DC
  • CSA C22.2 nr 61010-1-92
  • UL61010-1 (druga edycja)
  • PN-EN61010-1 (druga edycja)
  • IEC61010-1 (druga edycja)


Ochrona przeciwprzepięciowa
12kV (1,2/50μs SURGE)		 Kompatybilność elektromagnetyczna
  • PN-EN61326-1
  • PN-EN55022
  • PN-EN61000-3-3
  • PN-EN61000-3-2
  • PN-EN61000-4-8
  • PN-EN61000-4-11
  • PN-EN61000-4-6
  • PN-EN61000-4-3
  • PN-EN61000-4-2
  • PN-EN61000-4-4
  • PN-EN61000-4-5


DANE OGÓLNE

      Wyświetlacz:
      • Wyświetlacz LCD:
        • 3 5/6 cyfry, maksymalne wskazanie 6000
        • 3 1/2 cyfry, maksymalne wskazanie 1999
        • Wyświetlacz podwójny
        • Próbkowanie:
          • 5 razy/s
      • Wskazanie polaryzacji:
        • automatyczne, wskazanie ujemnej polaryzacji (-)
      • Podświetlenie wyświetlacza / skali
      Zasilanie

    Bateryjne:
    • baterie alkaliczne 1,5V (AA,LR06):
      • 2szt.
    • Sygnalizacja wyczerpania baterii:
      • poniżej napięcia ok. 2,4V
    Automatyczne wyłączenie zasilania:
    • po około 34 min bezczynności
    Warunki pracy:
    • 0°C÷40°C; wilgotność względna RH < 80% do temp.31°C spadająca liniowo do 50% dla temp.40°C
    Warunki przechowywania:
    • -20°C÷60°C, wilgotność względna RH < 80%
    Maksymalna wysokość pracy:
    • 2000m n.p.m.
    Stopień zanieczyszcz. środow. naturalnego
    • 2
    Wymiary i masa:
    • Wys. (Dł.) [mm]: 264
    • Szer. [mm]: 97
    • Głęb. [mm]: 43
    • Masa [g]: 608
    Wyposażenie standardowe:
    • Przewody pomiarowe (para)
    • Sonda typu K do pomiaru temperatury
    • Komplet baterii
    • Instrukcja obsługi
    Wyposażenie opcjonalne:
    • Kit BRUA-19X - interfejs optyczny do komunikacji RS-232/USB z oprogramowaniem
    • Sonda temperatury:
      • TCK - adapter: gniazdo do sond K - wtyk (2 x banan 4mm) [nr kat.602069]
Moins
Lire la suite

Envoyez une demande

Êtes-vous intéressé par ce produit? Avez-vous besoin d'informations supplémentaires ou d'une tarification individuelle?

Nous contacter
DEMANDEZ LE PRODUIT close
Merci d'avoir envoyé votre message. Nous vous répondrons dans les plus brefs délais.
DEMANDEZ LE PRODUIT close
Feuilleter
envoyer une demande

Ajouter à la liste de souhaits

Vous devez être connecté

BM197 Miernik cęgowy 2000A AC/DC TRMS,VFD,USB, CAT IV 1000V

Dane techniczne
Cechy szczególne i funkcje specjalne
  • Pomiar metodą cęgową:
    • Maksymalna średnica przewodu:
      • 55mm
  • TrueRMS - Pomiar rzeczywistej wartości skutecznej
  • Automatyczna/ręczna zmiana zakresów pomiarowych
  • Pomiar temperatury
  • DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
  • Hz - jednoczesne wskazanie częstotliwości i mierzonego napięcia lub prądu
    - na podwójnym wyświetlaczu
  • RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości
  • CREST: rejestracja wartości szczytowych MAX, MIN impulsów:
    • trwających >5ms, tylko V i A
  • EF: bezdotykowa detekcja pola elektrycznego (napięcia)
  • Bezpieczne pomiary w instalacjach Kat. IV
  • Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową)
  • Komunikacja z komputerem PC za pomocą złącza optycznego RS-232
  • Komunikacja z komputerem PC za pomocą interfejsu USB
  • VFD (ACV[&]Hz) - jednoczesny pomiar napięcia i częstotliwości falowników
  • Lo-Z - pomiary napięcia o niskiej impedancji wejścia (eliminacja zakłóceń)
  • AutoCheck - automatyczny wybór rodzaju pomiaru (Lo-Z DCV, ACV,
    rezystancja) w zależności od sygnału wejściowego


Pomiary i dokładności
  • Współczynnik temperaturowy:
    • nominalnie 0,15 x (określona dokładność)/°C
      (-10°C do 18°C lub 28°C do 55°C)
  • Dokładność:
    • +- (% wartości wskazywanej + liczba cyfr
      najmniej znaczących), jeśli nie jest określona inaczej,
      dla temp 23°C +- 5° i RH < 75%
 Test ciągłości
Zakres min. wykrywalności R [Ω] Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V] Zabezp. ACrms [V]
10 200 1000 1000

Czas odpowiedzi:
  • < 32ms


DCV - napięcie stałe
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Imp.wej. [Ω] Imp. wej. [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
6 0,001 0,5 5 10M 50p 1000 1000
  • Impedancja wejściowa narasta powyżej 50V i wynosi: 10k Ω dla 100V, 60k Ω dla 300V, 200k Ω dla 600V, 420k Ω dla 1000V
  • Impedancja wejściowa LoZ DCV początkowo wynosi ok.2,5k Ω,600pF nominalnie
  • Próg impedancji DCV >+1,5VDC lub < -1,5VDC


ACV - napięcie przemienne
Zakres [V] Rozdzielcz. [V] Dokładność [%] Dokładność [cyfr] Czestotliw. min. [Hz] Częstotliw. max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezp. DCpeak [V] Zabezp. ACrms [V]
6 0,001 1,2 5 50 400 10M 50p 1000 1000
60 0,01 1,2 5 50 400 10M 50p 1000 1000
600 0,1 1,2 5 50 400 10M 50p 1000 1000
1000 1 1,2 5 50 400 10M 50p 1000 1000
6 (Autocheck) 0,001 1,5 5 50 60 2,5k 600p 1000 1000
60 (Autocheck) 0,01 1,5 5 50 60 2,5k 600p 1000 1000
60 (Autocheck) 0,01 1,5 5 50 60 2,5k 600p 1000 1000
600 (Autocheck) 0,1 1,5 5 50 60 2,5k 600p 1000 1000
1000 (Autocheck) 1 1,5 5 50 60 2,5k 600p 1000 1000
6 (VFD) 0,001 4 80 10 20 – – 1000 1000
60 (VFD) 0,01 4 80 10 20 – – 1000 1000
600 (VFD) 0,1 4 80 10 20 – – 1000 1000
1000 (VFD) 1 4 80 10 20 – – 1000 1000
6 (VFD) 0,001 2 60 20 200 – – 1000 1000
60 (VFD) 0,01 2 60 20 200 – – 1000 1000
600 (VFD) 0,1 2 60 20 200 – – 1000 1000
1000 (VFD) 1 2 60 20 200 – – 1000 1000
6 (VFD) 0,001 7 80 200 400 – – 1000 1000
60 (VFD) 0,01 7 80 200 400 – – 1000 1000
600 (VFD) 0,1 7 80 200 400 – – 1000 1000
1000 (VFD) 1 7 80 200 400 – – 1000 1000
  • Współczynnik szczytu:
    • CF < 2,8:1 w pełnej skali
    • CF < 1,4:1 w połowie skali
  • W trybie VFD_ACV dokładność spada z 2%+50c przy 200Hz do 7%+80c przy 400Hz
  • Impedancja wejściowa w trybie AutoCheck narasta powyżej 50V i wynosi: 10k Ω dla 100V, 60k Ω dla 300V, 200k Ω dla 600V, 420k Ω dla 1000V
  • Impedancja wejściowa LoZ ACV w trybie AutoCheck początkowo wynosi ok.2,5k Ω,600pF nominalnie
  • Próg impedancji LoZ ACV >1,5V (50/60Hz)
  • TrueRMS


Napięcie DCV+ACV
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Częstotliw. min. [Hz] Częstotliw. max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezp. DCpeak [V] Zabezp. ACrms [V]
6 0,001 1,4 7 50 400 10M 50p 1000 1000
60 0,01 1,4 7 50 400 10M 50p 1000 1000
600 0,1 1,4 7 50 400 10M 50p 1000 1000
1000 1 1,4 7 50 400 10M 50p 1000 1000
  • Współczynnik szczytu:
    • CF < 2.8:1 w połowie skali
    • CF < 1.4:1 na pełnej skali
  • TrueRMS


DCA - prąd stały
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Bezpiecznik [A]
200 0,1 2,0 5 2000
0~500 1 2,0 5 2000
500~2000 1 3,0 5 2000
  • Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów < 0,1A/A
  • Pomiar cęgowy prądu DCA
  • Dokładność określona w trybie pomiarów względnych, po wyzerowaniu wskazania dla stanu bezprądowego


ACA - prąd przemienny
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz] Bezpiecznik [A]
200 0,1 2,5 5 40 50 2000
0~500 1 3,0 5 40 50 2000
500~1000 1 3,5 5 40 50 2000
1000~2000 1 – – 40 50 2000
200 0,1 2,0 5 50 60 2000
0~500 1 2,5 5 50 60 2000
500~2000 1 3,0 5 50 60 2000
200 0,1 2,5 5 60 400 2000
0~500 1 3,0 5 60 400 2000
500~1000 1 3,5 5 60 400 2000
1000~2000 1 – – 60 400 2000
  • Pomiar cęgowy prądu ACA
  • Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów < 0,1A/A
  • TrueRMS
  • Współczynnik szczytu:
    • CF < 2.8:1 w połowie skali
    • CF < 1.4:1 na pełnej skali


Prąd DCA+ACA
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz]
200 0,1 3,5 8 40 50
0~1000 1 3,5 8 40 50
1000~2000 1 – – 40 50
200 0,1 3,0 8 50 60
2000 1 3,0 8 50 60
200 0,1 3,5 8 60 400
0~1000 1 3,5 8 60 400
1000~200 1 – – 60 400
      • Współczynnik szczytu:
        • CF < 2,8:1 w połowie skali
        • CF < 1,4:1 na pełnej skali
      • Pomiar cęgowy prądu DCA+ACA
      • Dokładność określona w trybie pomiarów względnych, po wyzerowaniu wskazania dla stanu bezprądowego
      • Dodatkowy błąd w przypadku obecności przewodników z prądem w pobliżu cęgów < 0,1A/A
      • TrueRMS


Rezystancja
Zakres [Ω] Rozdzielczość [Ω] Dokładność [%] Dokładność [cyfr] Napięcie rozwartego obwodu [V] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
600 0,1 0,5 5 0,45 1000 1000
6k 0,001k 0,5 5 0,45 1000 1000
60k 0,01k 0,5 5 0,45 1000 1000
600k 0,1k 0,8 5 0,45 1000 1000
6M 0,001M 1,2 5 0,45 1000 1000
40M 0,01M 2,3 5 0,45 1000 1000
600 (AutoCheck) 0,1 0,5 5 0,45 1000 1000
6k (AutoCheck) 0,001k 0,5 5 0,45 1000 1000
60k (AutoCheck) 0,01k 0,5 5 0,45 1000 1000
600k (AutoCheck) 0,1k 0,8 5 0,45 1000 1000
6M (AutoCheck) 0,001M 1,2 5 0,45 1000 1000
40M (AutoCheck) 0,01M 2,3 5 0,45 1000 1000
      • Próg zadziałania funkcji AutoCheck < 10.00M Ω nominalnie


Pojemność
Zakres [F] Rozdzielczość [F] Dokładność [%] Dokładność [cyfr] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
60n 0,01n 2,0 5 1000 1000
600n 0,1n 2,0 5 1000 1000
6u 0,001u 2,0 5 1000 1000
60u 0,01u 3,5 5 1000 1000
600u 0,1u 3,5 5 1000 1000
2000u 1u 4,0 5 1000 1000
          • Dokładność dla kondensatorów warstwowych lub lepszych
          • Współczynnik temperaturowy 0,25 x (określona dokładność)/°C (0°C do 18°C lub 28°C do 40°C)

Częstotliwość
Zakres [Hz] Dokładność Czułość Funkcja
40-1999 0,1%+4c 2V AC 6V
40-1999 0,1%+4c 20V AC 60V
40-1999 0,1%+4c 100V AC 600V
40-1999 0,1%+4c 600V AC 1000V
20-400 0,1%+4c 10A AC 200A
20-400 0,1%+4c 100A AC 2000A
10-400 0,1%+4c 1V~2V VFD AC 6V
10-400 0,1%+4c 6V~20V VFD AC 60V
10-400 0,1%+4c 60V~200V VFD AC 600V
  • Czułość trybu VFD spada liniowo z 10% pełnej skali przy 200Hz do 40% pełnej skali przy 400Hz
 Temperatura
Wartość min [°C] Wartość max [°C] Dokładność [%] Dokładność [°C] Zabezp. DCpeak [V] Zabezp. DC-ACrms [V]
-50 1000 0,3 4 1000 1000
  • Dokładność nie uwzględnia dokładności termopary


Test diod
Napięcie rozwartego obwodu (DC) Prąd pomiarowy Zakres Rozdzielczość Dokładność
< 1,8VDC 0,56mA 1V 0,001V 1,0%+3c
Bezdotykowa detekcja pola elektrycznego EF
  • Częstotliwość detekcji
    • 50/60 Hz
Wskazanie bargrafu
Wartość napięcia [V] Wskazanie bargrafu
10-36V -
23-85V - - -
59-600V - - - - -


Producent
Brymen

Kraj pochodzenia
Tajwan

Dystrybutor
http://www.dacpol.eu

Certyfikaty
  • Oznakowanie CE (bezpieczeństwo
    i/lub EMC)
  • Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
 Zgodność z normami
  • Kat. IV 1000V AC/DC
  • CSA C22.2 nr 61010-1-92
  • UL61010-1 (druga edycja)
  • PN-EN61010-1 (druga edycja)
  • IEC61010-1 (druga edycja)


Ochrona przeciwprzepięciowa
12kV (1,2/50μs SURGE)		 Kompatybilność elektromagnetyczna
  • PN-EN61326-1
  • PN-EN55022
  • PN-EN61000-3-3
  • PN-EN61000-3-2
  • PN-EN61000-4-8
  • PN-EN61000-4-11
  • PN-EN61000-4-6
  • PN-EN61000-4-3
  • PN-EN61000-4-2
  • PN-EN61000-4-4
  • PN-EN61000-4-5


DANE OGÓLNE

      Wyświetlacz:
      • Wyświetlacz LCD:
        • 3 5/6 cyfry, maksymalne wskazanie 6000
        • 3 1/2 cyfry, maksymalne wskazanie 1999
        • Wyświetlacz podwójny
        • Próbkowanie:
          • 5 razy/s
      • Wskazanie polaryzacji:
        • automatyczne, wskazanie ujemnej polaryzacji (-)
      • Podświetlenie wyświetlacza / skali
      Zasilanie

    Bateryjne:
    • baterie alkaliczne 1,5V (AA,LR06):
      • 2szt.
    • Sygnalizacja wyczerpania baterii:
      • poniżej napięcia ok. 2,4V
    Automatyczne wyłączenie zasilania:
    • po około 34 min bezczynności
    Warunki pracy:
    • 0°C÷40°C; wilgotność względna RH < 80% do temp.31°C spadająca liniowo do 50% dla temp.40°C
    Warunki przechowywania:
    • -20°C÷60°C, wilgotność względna RH < 80%
    Maksymalna wysokość pracy:
    • 2000m n.p.m.
    Stopień zanieczyszcz. środow. naturalnego
    • 2
    Wymiary i masa:
    • Wys. (Dł.) [mm]: 264
    • Szer. [mm]: 97
    • Głęb. [mm]: 43
    • Masa [g]: 608
    Wyposażenie standardowe:
    • Przewody pomiarowe (para)
    • Sonda typu K do pomiaru temperatury
    • Komplet baterii
    • Instrukcja obsługi
    Wyposażenie opcjonalne:
    • Kit BRUA-19X - interfejs optyczny do komunikacji RS-232/USB z oprogramowaniem
    • Sonda temperatury:
      • TCK - adapter: gniazdo do sond K - wtyk (2 x banan 4mm) [nr kat.602069]
Moins
Lire la suite
Commentaires (0)
