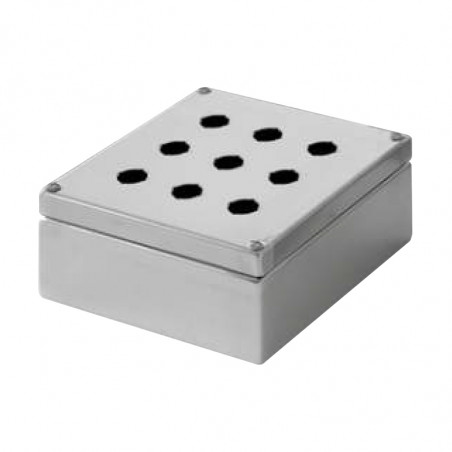

Cassettes de commande en acier inoxydable série FP avec trous pour les boutons IP66
  • Cassettes de commande en acier inoxydable série FP avec trous pour les boutons IP66
  • Cassettes de commande en acier inoxydable série FP avec trous pour les boutons IP66

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: FLEXTEC

Cassettes de commande en acier inoxydable série FP avec trous pour les boutons IP66

FP – Skrzynki z otworami pod przyciski

Seria płyt FP została zaprojektowana przy zachowaniu jakościowych jak i konstrukcyjnych standardów, które gwarantują wysoką odporność na korozję i doskonałą ochronę dla zainstalowanych komponentów. Jest to zatem idealne rozwiązanie do zastosowań w środowiskach agresywnych, typowych dla przemysłu farmaceutycznego, chemicznego, spożywczego lub na potrzeby zastosowania w środowiskach zewnętrznych. Na życzenie klienta istnieje możliwość dostarczenia skrzynek FP według indywidualnych projektów.

Parametry techniczne

Materiał Stal nierdzewna AISI304 (EN 1.4301)/ AISI316L (EN 1.4404) (na życzenie), wykończenie matowe, grubość 1,2mm
Korpus Spawany, wyposażony jest w 4szczelne tuleje, które umożliwiają mocowanie do ściany za pomocą srub M5, możliwość montażu szyny DIN lub płyty montażowej (opcja)
Pokrywa Spawana, wyposażona w cztery śruby.
Uszczelka Uszczelnienie jest zapewnione przez uszczelkę z pianki poliuretanowej.
Uziemienie Kołki uziemiające M5x15 do korpusu i pokrywy, nakrętki M5.
Obróbka Obróbka „Scotch-Brite”.


Normy:
  • IP66 IK10
  • NEMA TYPE 1, 12, 4, 4X
  • EN 62208 : 2011
  • EN 60529/09.200
  • EN 50102/05.96
  • 89/392/EEC
  • UL 508 A
  • NEMA STANDARD PUBLICATION 250


Rysunki techniczne - seria Linear



Tabela wymiarów

KOD Wymiary OBJ. WAGA   Ilość mocowań tylnych Ilość śrub pokrywy   Ilość otworów Moc rozpraszana
B H P m³ Kg A C D     E F
FP10109 100 100 90 0,001 0,704 70,5 69,6 69,6 2 4 50 50 1 5W
FP10159 100 150 90 0,001 0,946 70,5 69,6 119,6 2 4 50 100 2 6,5W
FP10209 100 200 90 0,002 1,177 70,5 69,6 169,6 2 4 50 150 3 8W
FP10309 100 300 90 0,003 1,232 70,5 69,6 269,6 2 4 50 250 5 12,5W
FP15159 150 150 90 0,002 1,419 70,5 119,6 119,6 2 4 75 100 4 8W
FP151512 150 150 120 0,003 2,101 100,5 119,6 119,6 2 4 75 100 4 9,5W
FP15309 150 300 90 0,004 2,376 70,5 119,6 269,6 2 4 75 250 10 12,5W
FP153012 150 300 120 0,005 1,870 100,5 119,6 269,6 2 4 75 250 10 13,5W
FP20209 200 200 90 0,004 2,112 70,5 169,6 169,6 4 4 150 150 9 11,5W
FP202012 200 200 120 0,005 2,552 100,5 169,6 169,6 4 4 150 150 9 12,5W
FP20309 200 300 90 0,005 2,860 70,5 169,6 269,6 4 4 150 250 15 14,5W
FP203012 200 300 120 0,007 3,608 100,5 169,6 269,6 4 4 150 250 15 16W
