Connecteurs pour circuits imprimés PCB



WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.50/3.81 MM


Dane techniczne
Nominalny przekrój przewodu:
1,5 mm2

Znamionowy prąd: 8A

Zakres przekrojów:
0,14 1,5 mm2 pojedyncza żyła
125 V/2.5 kV/3 napięcie przebicia kategoria III
250 V/2.5 kV/2 napięcie przebicia kategoria II
* 690 V/2.5 kV/1 napięcie przebicia kategoria I

* max. 600V dla złącz nie uziemionych lub napięcie przebicia
≤ 3 kV dla L ≥ 2.00 mm i ≤ 2.5 kV dla 2.0 mm > L ≥ 1.5 mm
  Typ 8513 B/..., 8813 BI... Typ 8513 B/...F, 8813 B/...F
  Kierunek wtykania w linii z przewodem   Kierunek wtykania w linni z przewodem
Napięcie znamionowe VDE 0110
Dane UL
 Nr. 30-16 AWG      300 V      8A Nr. 30-16 AWG   300 V    8A
Dane CSA
 Nr. 22-14 AWG      300 V      5A Nr. 22-14 AWG   300 V    5A
Certyfikaty


  Opak. szt. GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.50 mm
 Bez opisu Z opisem Bez opisu Z opisem
  100 17.40 7.00 3.50 2 25.640.3253.0 25.640.0253.0 25.641.3253.0 25.641.0253.0
  100 20.90 10.50 7.00 3 25.640.3353.0 25.640.0353.0 25.641.3353.0 25.641.0353.0
  50 24.40 14.00 10.50 4 25.640.3453.0 25.640.0453.0 25.641.3453.0 25.641.0453.0
  50 27.90 17.50 14.00 5 25.640.3553.0 25.640.0553.0 25.641.3553.0 25.641.0553.0
  50 31.40 21.00 17.50 6 25.640.3653.0 25.640.0653.0 25.641.3653.0 25.641.0653.0
  50 34.90 24.50 21.00 7 25.640.3753.0 25.640.0753.0 25.641.3753.0 25.641.0753.0
  50 38.40 28.00 24.50 8 25.640.3853.0 25.640.0853.0 25.641.3853.0 25.641.0853.0
  50 41.90 31.50 28.00 9 25.640.3953.0 25.640.0953.0 25.641.3953.0 25.641.0953.0
  50 45.40 35.00 31.50 10 25.640.4053.0 25.640.1053.0 25.641.4053.0 25.641.1053.0
  50 48.90 38.50 35.00 11 25.640.4153.0 25.640.1153.0 25.641.4153.0 25.641.1153.0
  50 52.40 42.00 38.50 12 25.640.4253.0 25.640.1253.0 25.641.4253.0 25.641.1253.0
  50 55.90 45.50 42.00 13 25.640.4353.0 25.640.1353.0 25.641.4353.0 25.641.1353.0
  50 59.40 49.00 45.50 14 25.640.4453.0 25.640.1453.0 25.641.4453.0 25.641.1453.0
  50 62.90 52.50 49.00 15 25.640.4553.0 25.640.1553.0 25.641.4553.0 25.641.1553.0
  50 66.40 56.00 52.50 16 25.640.4653.0 25.640.1653.0 25.641.4653.0 25.641.1653.0
Raster 3.81 mm
 Bez opisu Z opisem Bez opisu Z opisem
  100 18.01 8.41 3.81 2 25.620.3253.0 25.620.0253.0 25.621.3253.0 25.621.0253.0
  100 21.82 12.22 7.62 3 25.620.3353.0 25.620.0353.0 25.621.3353.0 25.621.0353.0
  50 25.63 16.03 11.43 4 25.620.3453.0 25.620.0453.0 25.621.3453.0 25.621.0453.0
  50 29.44 19.84 15.24 5 25.620.3553.0 25.620.0553.0 25.621.3553.0 25.621.0553.0
  50 33.25 23.65 19.05 6 25.620.3653.0 25.620.0653.0 25.621.3653.0 25.621.0653.0
  50 37.06 27.46 22.86 7 25.620.3753.0 25.620.0753.0 25.621.3753.0 25.621.0753.0
  50 40.87 31.27 26.67 8 25.620.3853.0 25.620.0853.0 25.621.3853.0 25.621.0853.0
  50 44.68 35.08 30.48 9 25.620.3953.0 25.620.0953.0 25.621.3953.0 25.621.0953.0
  50 48.49 38.89 34.29 10 25.620.4053.0 25.620.1053.0 25.621.4053.0 25.621.1053.0
  50 52.30 42.70 38.10 11 25.620.4153.0 25.620.1153.0 25.621.4153.0 25.621.1153.0
  50 56.11 46.51 41.91 12 25.620.4253.0 25.620.1253.0 25.621.4253.0 25.621.1253.0
  50 59.92 50.32 45.72 13 25.620.4353.0 25.620.1353.0 25.621.4353.0 25.621.1353.0
  50 63.73 54.13 49.53 14 25.620.4453.0 25.620.1453.0 25.621.4453.0 25.621.1453.0
  50 67.54 57.94 53.34 15 25.620.4553.0 25.620.1553.0 25.621.4553.0 25.621.1553.0
  50 71.35 61.75 57.15 16 25.620.4653.0 25.620.1653.0 25.621.4653.0 25.621.1653.0


WTYKI, POŁĄCZENIA SPRĘŻYNOWE, RASTER 3.50 MM


Dane techniczne
Nominalny przekrój przewodu:
1,5 mm2

Znamionowy prąd: 8A


Zakres przekrojów:
0.14 1.5 mm2 pojedyncza żyła

125 V/2.5 kV/3 napięcie przebicia kategoria III
250 V/2.5 kV/2 napięcie przebicia kategoria II
* 690 V/2.5 kV/1 napięcie przebicia kategoria I

* max.600V dla złącz nie uziemionych lub napięcie przebicia
≤ 3 kV dla L ≥ 2.00 mm i ≤ 2.5 kV dla 2.0 mm > L ≥ 1.5 mm
VDE0110 Nr. 30-16 AWG      300 V      8A Nr. 30-16 AWG   300 V    8A
Dane UL Nr. 22 -14 AWG     300 V      5A Nr. 22-14 AWG   300 V    5A
Dane CSA
Certyfikaty




Opak.
sz.

 G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.50 mm Typ 8513 BFK Bez opisu Z opisem Bez opisu Z opisem
  100 6.90 3.50 2 25.630.3253.0 25.630.0253.0
  100 10.40 7.00 3 25.630.3353.0 25.630.0353.0
  50 13.90 10.50 4 25.630.3453.0 25.630.0453.0
  50 17.40 14.00 5 25.630.3553.0 25.630.0553.0
  50 20.90 17.50 6 25.630.3653.0 25.630.0653.0
  50 24.40 21.00 7 25.630.3753.0 25.630.0753.0
  50 27.90 24.50 8 25.630.3853.0 25.630.0853.0
  50 31.40 28.00 9 25.630.3953.0 25.630.0953.0
  50 34.90 31.50 10 25.630.4053.0 25.630.1053.0
  50 38.40 35.00 11 25.630.4153.0 25.630.1153.0
  50 41.90 38.50 12 25.630.4253.0 25.630.1253.0
  50 45.40 42.00 13 25.630.4353.0 25.630.1353.0
  50 48.90 45.50 14 25.630.4453.0 25.630.1453.0
  50 52.40 49.00 15 25.630.4553.0 25.630.1553.0
  50 55.90 52.50 16 25.630.4653.0 25.630.1653.0
Raster 3.50 mm Typ 8513 SUFK     Bez opisu Z opisem
  100 8.40 3.50 2     25.642.3253.0 25.642.0253.0
  100 11.90 7.00 3     25.642.3353.0 25.642.0353.0
  50 15.40 10.50 4     25.642.3453.0 25.642.0453.0
  50 18.90 14.00 5     25.642.3553.0 25.642.0553.0
  50 22.40 17.50 6     25.642.3653.0 25.642.0653.0
  50 25.90 21.00 7     25.642.3753.0 25.642.0753.0
  50 29.40 24.50 8     25.642.3853.0 25.642.0853.0
  50 32.90 28.00 9     25.642.3953.0 25.642.0953.0
  50 36.40 31.50 10     25.642.4053.0 25.642.1053.0
  50 39.90 35.00 11     25.642.4153.0 25.642.1153.0
  50 43.40 38.50 12     25.642.4253.0 25.642.1253.0
    46.90 42.00 13     25.642.4353.0 25.642.1353.0
    50.40 45.50 14     25.642.4453.0 25.642.1453.0
    53.90 49.00 15     25.642.4553.0 25.642.1553.0
    57.40 52.50 16     25.642.4653.0 25.642.1653.0
Akcesoria:
DIN 5264 A 0.4 X 2.5 5       06.502.4300.0

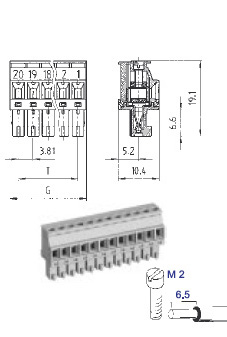

WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM

Dane techniczne
Nominalny przekrój przewodu
1,5 mm2

Znamionowy prąd: 8A
Zakres przekrojów:
0.14 1.5 mm2
pojedyncza żyła

125 V/2.5 kV/3 napięcie przebicia kategoria III
250 V/2.5 kV/2 napięcie przebicia kategoria II
* 690 V/2.5 kV/1 napięcie przebicia kategoria I

* max. 600V dla złącz nie uziemionych lub napięcie przebicia
≤ 3 kV dla L ≥ 2.00 mm i ≤ 2.5 kV dla 2.0 mm > L ≥ 1.5 mm

Napięcie znamionowe VDE 0110
Dane UL
Dane CSA
Certyfikaty


Typ 8813 BI... VR Typ 8813 BI... VL
Kierunek wtykania 90° do osi przewodu Kierunek wtykania 90° do osi przewodu
Nr. 30-16 AWG    300 V    8A Nr. 30-16 AWG   300 V    8A
Nr. 22-14 AWG    300 V    5A Nr. 22-14 AWG   300 V    5A


  Opak.
szt.		 GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.81 mm   Bez opisu Z opisem Bez opisu Z opisem
  100 18.01 8.41 3.81 2 25.622.3253.0 25.622.0253.0 25.624.3253.0 25.624.0253.0
  100 21.82 12.22 7.62 3 25.622.3353.0 25.622.0353.0 25.624.3353.0 25.624.0353.0
  50 25.63 16.03 11.43 4 25.622.3453.0 25.622.0453.0 25.624.3453.0 25.624.0453.0
  50 29.44 19.84 15.24 5 25.622.3553.0 25.622.0553.0 25.624.3553.0 25.624.0553.0
  50 33.25 23.65 19.05 6 25.622.3653.0 25.622.0653.0 25.624.3653.0 25.624.0653.0
  50 37.06 27.46 22.86 7 25.622.3753.0 25.622.0753.0 25.624.3753.0 25.624.0753.0
  50 40.87 31.27 26.67 8 25.622.3853.0 25.622.0853.0 25.624.3853.0 25.624.0853.0
  50 44.68 35.08 30.48 9 25.622.3953.0 25.622.0953.0 25.624.3953.0 25.624.0953.0
  50 48.49 38.89 34.29 10 25.622.4053.0 25.622.1053.0 25.624.4053.0 25.624.1053.0
  50 52.30 42.70 38.10 11 25.622.4153.0 25.622.1153.0 25.624.4153.0 25.624.1153.0
  50 56.11 46.51 41.91 12 25.622.4253.0 25.622.1253.0 25.624.4253.0 25.624.1253.0
  50 59.92 50.32 45.72 13 25.622.4353.0 25.622.1353.0 25.624.4353.0 25.624.1353.0
  50 63.73 54.13 49.53 14 25.622.4453.0 25.622.1453.0 25.624.4453.0 25.624.1453.0
  50 67.54 57.94 53.34 15 25.622.4553.0 25.622.1553.0 25.624.4553.0 25.624.1553.0
  50 71.35 61.75 57.15 16 25.622.4653.0 25.622.1653.0 25.624.4653.0 25.624.1653.0

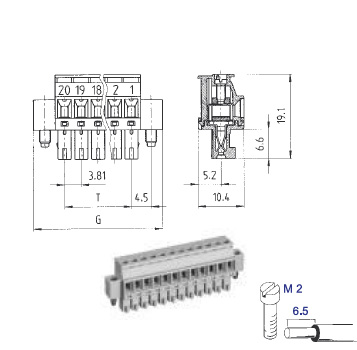

z kołnierzem śrubowym     z kołnierzem śrubowym
Typ 8813 B/...VRF     Typ 8813 B/...VLF
Kierunek wtykania 90° do osi przewodu   Kierunek wtykania 90° do osi przewodu

Nr. 30-16 AWG 300 V 8A Nr. 30-16 AWG 300 V 8A
Nr. 22-14 AWG 300 V 5A Nr. 22-14 AWG 300 V 5A


  Opak.
szt.		 GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.81 mm   Bez opisu Z opisem Bez opisu Z opisem
  100 18.01 8.41 3.81 2 25.623.3253.0 25.623.0253.0 25.625.3253.0 25.625.0253.0
  100 21.82 12.22 7.62 3 25.623.3353.0 25.623.0353.0 25.625.3353.0 25.625.0353.0
  50 25.63 16.03 11.43 4 25.623.3453.0 25.623.0453.0 25.625.3453.0 25.625.0453.0
  50 29.44 19.84 15.24 5 25.623.3553.0 25.623.0553.0 25.625.3553.0 25.625.0553.0
  50 33.25 23.65 19.05 6 25.623.3653.0 25.623.0653.0 25.625.3653.0 25.625.0653.0
  50 37.06 27.46 22.86 7 25.623.3753.0 25.623.0753.0 25.625.3753.0 25.625.0753.0
  50 40.87 31.27 26.67 8 25.623.3853.0 25.623.0853.0 25.625.3853.0 25.625.0853.0
  50 44.68 35.08 30.48 9 25.623.3953.0 25.623.0953.0 25.625.3953.0 25.625.0953.0
  50 48.49 38.89 34.29 10 25.623.4053.0 25.623.1053.0 25.625.4053.0 25.625.1053.0
  50 52.30 42.70 38.10 11 25.623.4153.0 25.623.1153.0 25.625.4153.0 25.625.1153.0
  50 56.11 46.51 41.91 12 25.623.4253.0 25.623.1253.0 25.625.4253.0 25.625.1253.0
  50 59.92 50.32 45.72 13 25.623.4353.0 25.623.1353.0 25.625.4353.0 25.625.1353.0
  50 63.73 54.13 49.53 14 25.623.4453.0 25.623.1453.0 25.625.4453.0 25.625.1453.0
  50 67.54 57.94 53.34 15 25.623.4553.0 25.623.1553.0 25.625.4553.0 25.625.1553.0
  50 71.35 61.75 57.15 16 25.623.4653.0 25.640.1653.0 25.625.4653.0 25.625.1653.0


GNIAZDA, RASTER 3.50/3.81 MM


Dane techniczne
Znamionowy prąd: 8A

125 V/2.5 kV/3 napięcie przebicia kategoria III
250 V/2.5 kV/2 napięcie przebicia kategoria II
* 690 V/2.5 kV/1 napięcie przebicia kategoria I

* max. 600V dla złącz nie uziemionych lub napięcie przebicia
≤ 3 kV dla L ≥ 2.00 mm i ≤ 2.5 kV dla 2.0 mm > L ≥ 1.5 mm

Napięcie znamionowe VDE0110
Dane UL
Dane CSA
Piny lutownicze 0.8 x 0.8 mm Piny lutownicze 0.8 x 0.8 mm
Średnica otworu Ø 1.2 mm Średnica otworu Ø 1.2 mm
Type 8513 SI... G, 8813 SI... G Type 8513 SI... W, 8813 SI... W
Połączenie pionowe do płytki PCB Połączenie poziome do płytki PCB
           300 V     8A           300 V         8A
           300 V     5A           300 V         5A


   Opak.
szt.		 GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.50 mm   Bez opisu   Bez opisu
  100 17.40 8.40 3.50 2 25.646.0253.0   25.647.0253.0
  100 20.90 11.90 7.00 3 25.646.0353.0   25.647.0353.0
  50 24.40 15.40 10.50 4 25.646.0453.0   25.647.0453.0
  50 27.90 18.90 14.00 5 25.646.0553.0   25.647.0553.0
  50 31.40 22.40 17.50 6 25.646.0653.0   25.647.0653.0
  50 34.90 25.90 21.00 7 25.646.0753.0   25.647.0753.0
  50 38.40 29.40 24.50 8 25.646.0853.0   25.647.0853.0
  50 41.90 32.90 28.00 9 25.646.0953.0   25.647.0953.0
  50 45.40 36.40 31.50 10 25.646.1053.0   25.647.1053.0
  50 48.90 39.90 35.00 11 25.646.1153.0   25.647.1153.0
  50 52.40 43.40 38.50 12 25.646.1253.0   25.647.1253.0
  50 55.90 46.90 42.00 13 25.646.1353.0   25.647.1353.0
  50 59.40 50.40 45.50 14 25.646.1453.0   25.647.1453.0
  50 62.90 53.90 49.00 15 25.646.1553.0   25.647.1553.0
  50 66.40 57.40 52.50 16 25.646.1653.0   25.647.1653.0
Raster 3.81 mm   Bez opisu   Bez opisu
  100 18.01 9.01 3.81 2 25.626.0253.0   25.627.0253.0
  100 21.82 12.82 7.62 3 25.626.0353.0   25.627.0353.0
  50 25.63 16.63 11.43 4 25.626.0453.0   25.627.0453.0
  50 29.44 20.44 15.24 5 25.626.0553.0   25.627.0553.0
  50 33.25 24.25 19.05 6 25.626.0653.0   25.627.0653.0
  50 37.06 28.06 22.86 7 25.626.0753.0   25.627.0753.0
  50 40.87 31.87 26.67 8 25.626.0853.0   25.627.0853.0
  50 44.68 35.68 30.48 9 25.626.0953.0   25.627.0953.0
  50 48.49 39.49 34.29 10 25.626.1053.0   25.627.1053.0
  50 52.30 43.30 38.10 11 25.626.1153.0   25.627.1153.0
  50 56.11 47.11 41.91 12 25.626.1253.0   25.627.1253.0
  50 59.92 50.92 45.72 13 25.626.1353.0   25.627.1353.0
  50 63.73 54.73 49.53 14 25.626.1453.0   25.627.1453.0
  50 67.54 58.54 53.34 15 25.626.1553.0   25.627.1553.0
  50 71.35 62.35 57.15 16 25.626.1653.0   25.627.1653.0
Akcesoria:
Piny kodowe 100         05.561.0053.0   05.561.0053.0


z kołnierzem śrubowym
z kołnierzem śrubowym
Piny lutownicze 0.8 x 0.8 mm
Średnica otworu Ø 1.2 mm
Piny lutownicze 0.8 x 0.8 mm
Średnica otworu Ø 1.2 mm
Type 8513 SI... GF, 8813 SI... GF
Type 8513 SI... WF, 8813 SI... WF
Połączenie pionowe do płytki PCB
Połączenie poziome do płytki PCB
Dane UL
300 V
BA
      300 V         8A
Dane CSA
300 V
5A
      300 V         5A

   Opak.
szt.		 GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.50 mm   Bez opisu   Bez opisu
  100 17.40 8.40 3.50 2 25.646.3253.0   25.647.3253.0
  100 20.90 11.90 7.00 3 25.646.3353.0   25.647.3353.0
  50 24.40 15.40 10.50 4 25.646.3453.0   25.647.3453.0
  50 27.90 18.90 14.00 5 25.646.3553.0   25.647.3553.0
  50 31.40 22.40 17.50 6 25.646.3653.0   25.647.3653.0
  50 34.90 25.90 21.00 7 25.646.3753.0   25.647.3753.0
  50 38.40 29.40 24.50 8 25.646.3853.0   25.647.3853.0
  50 41.90 32.90 28.00 9 25.646.3953.0   25.647.3953.0
  50 45.40 36.40 31.50 10 25.646.4053.0   25.647.4053.0
  50 48.90 39.90 35.00 11 25.646.4153.0   25.647.4153.0
  50 52.40 43.40 38.50 12 25.646.4253.0   25.647.4253.0
  50 55.90 46.90 42.00 13 25.646.4353.0   25.647.4353.0
  50 59.40 50.40 45.50 14 25.646.4453.0   25.647.4453.0
  50 62.90 53.90 49.00 15 25.646.4553.0   25.647.4553J)
  50 66.40 57.40 52.50 16 25.646.4653.0   25.647.4653.0
Raster 3.81 mm   Bez opisu   Bez opisu
  100 18.01 9.01 3.81 2 25.626.3253.0   25.627.3253.0
  100 21.82 12.82 7.62 3 25.626.3353.0   25.627.3353.0
  50 25.63 16.63 11.43 4 25.626.3453.0   25.627.3453.0
  50 29.44 20.44 15.24 5 25.626.3553.0   25.627.3553.0
  50 33.25 24.25 19.05 6 25.626.3653.0   25.627.3653.0
  50 37.06 28.06 22.86 7 25.626.3753.0   25.627.3753.0
  50 40.87 31.87 26.67 8 25.626.3853.0   25.627.3853.0
  50 44.68 35.68 30.48 9 25.626.3953.0   25.627.3953.0
  50 48.49 39.49 34.29 10 25.626.4053.0   25.627.4053.0
  50 52.30 43.30 38.10 11 25.626.4153.0   25.627.4153.0
  50 56.11 47.11 41.91 12 25.626.4253.0   25.627.4253.0
  50 59.92 50.92 45.72 13 25.626.4353.0   25.627.4353.0
  50 63.73 54.73 49.53 14 25.626.4453.0   25.627.4453.0
  50 67.54 58.54 53.34 15 25.626.4553.0   25.627.4553.0
  50 71.35 62.35 57.15 16 25.626.4653.0   25.627.4653.0
Akcesoria:
Piny kodowe 100         05.561.0053.0   05.561.0053.0
Moins
Lire la suite

Envoyez une demande

Êtes-vous intéressé par ce produit? Avez-vous besoin d'informations supplémentaires ou d'une tarification individuelle?

Nous contacter
DEMANDEZ LE PRODUIT close
Merci d'avoir envoyé votre message. Nous vous répondrons dans les plus brefs délais.
DEMANDEZ LE PRODUIT close
Feuilleter
envoyer une demande

Ajouter à la liste de souhaits

Vous devez être connecté



WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.50/3.81 MM


Dane techniczne
Nominalny przekrój przewodu:
1,5 mm2

Znamionowy prąd: 8A

Zakres przekrojów:
0,14 1,5 mm2 pojedyncza żyła
125 V/2.5 kV/3 napięcie przebicia kategoria III
250 V/2.5 kV/2 napięcie przebicia kategoria II
* 690 V/2.5 kV/1 napięcie przebicia kategoria I

* max. 600V dla złącz nie uziemionych lub napięcie przebicia
≤ 3 kV dla L ≥ 2.00 mm i ≤ 2.5 kV dla 2.0 mm > L ≥ 1.5 mm
  Typ 8513 B/..., 8813 BI... Typ 8513 B/...F, 8813 B/...F
  Kierunek wtykania w linii z przewodem   Kierunek wtykania w linni z przewodem
Napięcie znamionowe VDE 0110
Dane UL
 Nr. 30-16 AWG      300 V      8A Nr. 30-16 AWG   300 V    8A
Dane CSA
 Nr. 22-14 AWG      300 V      5A Nr. 22-14 AWG   300 V    5A
Certyfikaty


  Opak. szt. GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.50 mm
 Bez opisu Z opisem Bez opisu Z opisem
  100 17.40 7.00 3.50 2 25.640.3253.0 25.640.0253.0 25.641.3253.0 25.641.0253.0
  100 20.90 10.50 7.00 3 25.640.3353.0 25.640.0353.0 25.641.3353.0 25.641.0353.0
  50 24.40 14.00 10.50 4 25.640.3453.0 25.640.0453.0 25.641.3453.0 25.641.0453.0
  50 27.90 17.50 14.00 5 25.640.3553.0 25.640.0553.0 25.641.3553.0 25.641.0553.0
  50 31.40 21.00 17.50 6 25.640.3653.0 25.640.0653.0 25.641.3653.0 25.641.0653.0
  50 34.90 24.50 21.00 7 25.640.3753.0 25.640.0753.0 25.641.3753.0 25.641.0753.0
  50 38.40 28.00 24.50 8 25.640.3853.0 25.640.0853.0 25.641.3853.0 25.641.0853.0
  50 41.90 31.50 28.00 9 25.640.3953.0 25.640.0953.0 25.641.3953.0 25.641.0953.0
  50 45.40 35.00 31.50 10 25.640.4053.0 25.640.1053.0 25.641.4053.0 25.641.1053.0
  50 48.90 38.50 35.00 11 25.640.4153.0 25.640.1153.0 25.641.4153.0 25.641.1153.0
  50 52.40 42.00 38.50 12 25.640.4253.0 25.640.1253.0 25.641.4253.0 25.641.1253.0
  50 55.90 45.50 42.00 13 25.640.4353.0 25.640.1353.0 25.641.4353.0 25.641.1353.0
  50 59.40 49.00 45.50 14 25.640.4453.0 25.640.1453.0 25.641.4453.0 25.641.1453.0
  50 62.90 52.50 49.00 15 25.640.4553.0 25.640.1553.0 25.641.4553.0 25.641.1553.0
  50 66.40 56.00 52.50 16 25.640.4653.0 25.640.1653.0 25.641.4653.0 25.641.1653.0
Raster 3.81 mm
 Bez opisu Z opisem Bez opisu Z opisem
  100 18.01 8.41 3.81 2 25.620.3253.0 25.620.0253.0 25.621.3253.0 25.621.0253.0
  100 21.82 12.22 7.62 3 25.620.3353.0 25.620.0353.0 25.621.3353.0 25.621.0353.0
  50 25.63 16.03 11.43 4 25.620.3453.0 25.620.0453.0 25.621.3453.0 25.621.0453.0
  50 29.44 19.84 15.24 5 25.620.3553.0 25.620.0553.0 25.621.3553.0 25.621.0553.0
  50 33.25 23.65 19.05 6 25.620.3653.0 25.620.0653.0 25.621.3653.0 25.621.0653.0
  50 37.06 27.46 22.86 7 25.620.3753.0 25.620.0753.0 25.621.3753.0 25.621.0753.0
  50 40.87 31.27 26.67 8 25.620.3853.0 25.620.0853.0 25.621.3853.0 25.621.0853.0
  50 44.68 35.08 30.48 9 25.620.3953.0 25.620.0953.0 25.621.3953.0 25.621.0953.0
  50 48.49 38.89 34.29 10 25.620.4053.0 25.620.1053.0 25.621.4053.0 25.621.1053.0
  50 52.30 42.70 38.10 11 25.620.4153.0 25.620.1153.0 25.621.4153.0 25.621.1153.0
  50 56.11 46.51 41.91 12 25.620.4253.0 25.620.1253.0 25.621.4253.0 25.621.1253.0
  50 59.92 50.32 45.72 13 25.620.4353.0 25.620.1353.0 25.621.4353.0 25.621.1353.0
  50 63.73 54.13 49.53 14 25.620.4453.0 25.620.1453.0 25.621.4453.0 25.621.1453.0
  50 67.54 57.94 53.34 15 25.620.4553.0 25.620.1553.0 25.621.4553.0 25.621.1553.0
  50 71.35 61.75 57.15 16 25.620.4653.0 25.620.1653.0 25.621.4653.0 25.621.1653.0


WTYKI, POŁĄCZENIA SPRĘŻYNOWE, RASTER 3.50 MM


Dane techniczne
Nominalny przekrój przewodu:
1,5 mm2

Znamionowy prąd: 8A


Zakres przekrojów:
0.14 1.5 mm2 pojedyncza żyła

125 V/2.5 kV/3 napięcie przebicia kategoria III
250 V/2.5 kV/2 napięcie przebicia kategoria II
* 690 V/2.5 kV/1 napięcie przebicia kategoria I

* max.600V dla złącz nie uziemionych lub napięcie przebicia
≤ 3 kV dla L ≥ 2.00 mm i ≤ 2.5 kV dla 2.0 mm > L ≥ 1.5 mm
VDE0110 Nr. 30-16 AWG      300 V      8A Nr. 30-16 AWG   300 V    8A
Dane UL Nr. 22 -14 AWG     300 V      5A Nr. 22-14 AWG   300 V    5A
Dane CSA
Certyfikaty




Opak.
sz.

 G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.50 mm Typ 8513 BFK Bez opisu Z opisem Bez opisu Z opisem
  100 6.90 3.50 2 25.630.3253.0 25.630.0253.0
  100 10.40 7.00 3 25.630.3353.0 25.630.0353.0
  50 13.90 10.50 4 25.630.3453.0 25.630.0453.0
  50 17.40 14.00 5 25.630.3553.0 25.630.0553.0
  50 20.90 17.50 6 25.630.3653.0 25.630.0653.0
  50 24.40 21.00 7 25.630.3753.0 25.630.0753.0
  50 27.90 24.50 8 25.630.3853.0 25.630.0853.0
  50 31.40 28.00 9 25.630.3953.0 25.630.0953.0
  50 34.90 31.50 10 25.630.4053.0 25.630.1053.0
  50 38.40 35.00 11 25.630.4153.0 25.630.1153.0
  50 41.90 38.50 12 25.630.4253.0 25.630.1253.0
  50 45.40 42.00 13 25.630.4353.0 25.630.1353.0
  50 48.90 45.50 14 25.630.4453.0 25.630.1453.0
  50 52.40 49.00 15 25.630.4553.0 25.630.1553.0
  50 55.90 52.50 16 25.630.4653.0 25.630.1653.0
Raster 3.50 mm Typ 8513 SUFK     Bez opisu Z opisem
  100 8.40 3.50 2     25.642.3253.0 25.642.0253.0
  100 11.90 7.00 3     25.642.3353.0 25.642.0353.0
  50 15.40 10.50 4     25.642.3453.0 25.642.0453.0
  50 18.90 14.00 5     25.642.3553.0 25.642.0553.0
  50 22.40 17.50 6     25.642.3653.0 25.642.0653.0
  50 25.90 21.00 7     25.642.3753.0 25.642.0753.0
  50 29.40 24.50 8     25.642.3853.0 25.642.0853.0
  50 32.90 28.00 9     25.642.3953.0 25.642.0953.0
  50 36.40 31.50 10     25.642.4053.0 25.642.1053.0
  50 39.90 35.00 11     25.642.4153.0 25.642.1153.0
  50 43.40 38.50 12     25.642.4253.0 25.642.1253.0
    46.90 42.00 13     25.642.4353.0 25.642.1353.0
    50.40 45.50 14     25.642.4453.0 25.642.1453.0
    53.90 49.00 15     25.642.4553.0 25.642.1553.0
    57.40 52.50 16     25.642.4653.0 25.642.1653.0
Akcesoria:
DIN 5264 A 0.4 X 2.5 5       06.502.4300.0


WTYKI, POŁĄCZENIA ŚRUBOWE, RASTER 3.81 MM

Dane techniczne
Nominalny przekrój przewodu
1,5 mm2

Znamionowy prąd: 8A
Zakres przekrojów:
0.14 1.5 mm2
pojedyncza żyła

125 V/2.5 kV/3 napięcie przebicia kategoria III
250 V/2.5 kV/2 napięcie przebicia kategoria II
* 690 V/2.5 kV/1 napięcie przebicia kategoria I

* max. 600V dla złącz nie uziemionych lub napięcie przebicia
≤ 3 kV dla L ≥ 2.00 mm i ≤ 2.5 kV dla 2.0 mm > L ≥ 1.5 mm

Napięcie znamionowe VDE 0110
Dane UL
Dane CSA
Certyfikaty


Typ 8813 BI... VR Typ 8813 BI... VL
Kierunek wtykania 90° do osi przewodu Kierunek wtykania 90° do osi przewodu
Nr. 30-16 AWG    300 V    8A Nr. 30-16 AWG   300 V    8A
Nr. 22-14 AWG    300 V    5A Nr. 22-14 AWG   300 V    5A


  Opak.
szt.		 GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.81 mm   Bez opisu Z opisem Bez opisu Z opisem
  100 18.01 8.41 3.81 2 25.622.3253.0 25.622.0253.0 25.624.3253.0 25.624.0253.0
  100 21.82 12.22 7.62 3 25.622.3353.0 25.622.0353.0 25.624.3353.0 25.624.0353.0
  50 25.63 16.03 11.43 4 25.622.3453.0 25.622.0453.0 25.624.3453.0 25.624.0453.0
  50 29.44 19.84 15.24 5 25.622.3553.0 25.622.0553.0 25.624.3553.0 25.624.0553.0
  50 33.25 23.65 19.05 6 25.622.3653.0 25.622.0653.0 25.624.3653.0 25.624.0653.0
  50 37.06 27.46 22.86 7 25.622.3753.0 25.622.0753.0 25.624.3753.0 25.624.0753.0
  50 40.87 31.27 26.67 8 25.622.3853.0 25.622.0853.0 25.624.3853.0 25.624.0853.0
  50 44.68 35.08 30.48 9 25.622.3953.0 25.622.0953.0 25.624.3953.0 25.624.0953.0
  50 48.49 38.89 34.29 10 25.622.4053.0 25.622.1053.0 25.624.4053.0 25.624.1053.0
  50 52.30 42.70 38.10 11 25.622.4153.0 25.622.1153.0 25.624.4153.0 25.624.1153.0
  50 56.11 46.51 41.91 12 25.622.4253.0 25.622.1253.0 25.624.4253.0 25.624.1253.0
  50 59.92 50.32 45.72 13 25.622.4353.0 25.622.1353.0 25.624.4353.0 25.624.1353.0
  50 63.73 54.13 49.53 14 25.622.4453.0 25.622.1453.0 25.624.4453.0 25.624.1453.0
  50 67.54 57.94 53.34 15 25.622.4553.0 25.622.1553.0 25.624.4553.0 25.624.1553.0
  50 71.35 61.75 57.15 16 25.622.4653.0 25.622.1653.0 25.624.4653.0 25.624.1653.0

z kołnierzem śrubowym     z kołnierzem śrubowym
Typ 8813 B/...VRF     Typ 8813 B/...VLF
Kierunek wtykania 90° do osi przewodu   Kierunek wtykania 90° do osi przewodu

Nr. 30-16 AWG 300 V 8A Nr. 30-16 AWG 300 V 8A
Nr. 22-14 AWG 300 V 5A Nr. 22-14 AWG 300 V 5A


  Opak.
szt.		 GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.81 mm   Bez opisu Z opisem Bez opisu Z opisem
  100 18.01 8.41 3.81 2 25.623.3253.0 25.623.0253.0 25.625.3253.0 25.625.0253.0
  100 21.82 12.22 7.62 3 25.623.3353.0 25.623.0353.0 25.625.3353.0 25.625.0353.0
  50 25.63 16.03 11.43 4 25.623.3453.0 25.623.0453.0 25.625.3453.0 25.625.0453.0
  50 29.44 19.84 15.24 5 25.623.3553.0 25.623.0553.0 25.625.3553.0 25.625.0553.0
  50 33.25 23.65 19.05 6 25.623.3653.0 25.623.0653.0 25.625.3653.0 25.625.0653.0
  50 37.06 27.46 22.86 7 25.623.3753.0 25.623.0753.0 25.625.3753.0 25.625.0753.0
  50 40.87 31.27 26.67 8 25.623.3853.0 25.623.0853.0 25.625.3853.0 25.625.0853.0
  50 44.68 35.08 30.48 9 25.623.3953.0 25.623.0953.0 25.625.3953.0 25.625.0953.0
  50 48.49 38.89 34.29 10 25.623.4053.0 25.623.1053.0 25.625.4053.0 25.625.1053.0
  50 52.30 42.70 38.10 11 25.623.4153.0 25.623.1153.0 25.625.4153.0 25.625.1153.0
  50 56.11 46.51 41.91 12 25.623.4253.0 25.623.1253.0 25.625.4253.0 25.625.1253.0
  50 59.92 50.32 45.72 13 25.623.4353.0 25.623.1353.0 25.625.4353.0 25.625.1353.0
  50 63.73 54.13 49.53 14 25.623.4453.0 25.623.1453.0 25.625.4453.0 25.625.1453.0
  50 67.54 57.94 53.34 15 25.623.4553.0 25.623.1553.0 25.625.4553.0 25.625.1553.0
  50 71.35 61.75 57.15 16 25.623.4653.0 25.640.1653.0 25.625.4653.0 25.625.1653.0


GNIAZDA, RASTER 3.50/3.81 MM


Dane techniczne
Znamionowy prąd: 8A

125 V/2.5 kV/3 napięcie przebicia kategoria III
250 V/2.5 kV/2 napięcie przebicia kategoria II
* 690 V/2.5 kV/1 napięcie przebicia kategoria I

* max. 600V dla złącz nie uziemionych lub napięcie przebicia
≤ 3 kV dla L ≥ 2.00 mm i ≤ 2.5 kV dla 2.0 mm > L ≥ 1.5 mm

Napięcie znamionowe VDE0110
Dane UL
Dane CSA
Piny lutownicze 0.8 x 0.8 mm Piny lutownicze 0.8 x 0.8 mm
Średnica otworu Ø 1.2 mm Średnica otworu Ø 1.2 mm
Type 8513 SI... G, 8813 SI... G Type 8513 SI... W, 8813 SI... W
Połączenie pionowe do płytki PCB Połączenie poziome do płytki PCB
           300 V     8A           300 V         8A
           300 V     5A           300 V         5A


   Opak.
szt.		 GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.50 mm   Bez opisu   Bez opisu
  100 17.40 8.40 3.50 2 25.646.0253.0   25.647.0253.0
  100 20.90 11.90 7.00 3 25.646.0353.0   25.647.0353.0
  50 24.40 15.40 10.50 4 25.646.0453.0   25.647.0453.0
  50 27.90 18.90 14.00 5 25.646.0553.0   25.647.0553.0
  50 31.40 22.40 17.50 6 25.646.0653.0   25.647.0653.0
  50 34.90 25.90 21.00 7 25.646.0753.0   25.647.0753.0
  50 38.40 29.40 24.50 8 25.646.0853.0   25.647.0853.0
  50 41.90 32.90 28.00 9 25.646.0953.0   25.647.0953.0
  50 45.40 36.40 31.50 10 25.646.1053.0   25.647.1053.0
  50 48.90 39.90 35.00 11 25.646.1153.0   25.647.1153.0
  50 52.40 43.40 38.50 12 25.646.1253.0   25.647.1253.0
  50 55.90 46.90 42.00 13 25.646.1353.0   25.647.1353.0
  50 59.40 50.40 45.50 14 25.646.1453.0   25.647.1453.0
  50 62.90 53.90 49.00 15 25.646.1553.0   25.647.1553.0
  50 66.40 57.40 52.50 16 25.646.1653.0   25.647.1653.0
Raster 3.81 mm   Bez opisu   Bez opisu
  100 18.01 9.01 3.81 2 25.626.0253.0   25.627.0253.0
  100 21.82 12.82 7.62 3 25.626.0353.0   25.627.0353.0
  50 25.63 16.63 11.43 4 25.626.0453.0   25.627.0453.0
  50 29.44 20.44 15.24 5 25.626.0553.0   25.627.0553.0
  50 33.25 24.25 19.05 6 25.626.0653.0   25.627.0653.0
  50 37.06 28.06 22.86 7 25.626.0753.0   25.627.0753.0
  50 40.87 31.87 26.67 8 25.626.0853.0   25.627.0853.0
  50 44.68 35.68 30.48 9 25.626.0953.0   25.627.0953.0
  50 48.49 39.49 34.29 10 25.626.1053.0   25.627.1053.0
  50 52.30 43.30 38.10 11 25.626.1153.0   25.627.1153.0
  50 56.11 47.11 41.91 12 25.626.1253.0   25.627.1253.0
  50 59.92 50.92 45.72 13 25.626.1353.0   25.627.1353.0
  50 63.73 54.73 49.53 14 25.626.1453.0   25.627.1453.0
  50 67.54 58.54 53.34 15 25.626.1553.0   25.627.1553.0
  50 71.35 62.35 57.15 16 25.626.1653.0   25.627.1653.0
Akcesoria:
Piny kodowe 100         05.561.0053.0   05.561.0053.0


z kołnierzem śrubowym
z kołnierzem śrubowym
Piny lutownicze 0.8 x 0.8 mm
Średnica otworu Ø 1.2 mm
Piny lutownicze 0.8 x 0.8 mm
Średnica otworu Ø 1.2 mm
Type 8513 SI... GF, 8813 SI... GF
Type 8513 SI... WF, 8813 SI... WF
Połączenie pionowe do płytki PCB
Połączenie poziome do płytki PCB
Dane UL
300 V
BA
      300 V         8A
Dane CSA
300 V
5A
      300 V         5A

   Opak.
szt.		 GFL G T Pola Nr katalogowy Nr katalogowy Nr katalogowy Nr katalogowy
Raster 3.50 mm   Bez opisu   Bez opisu
  100 17.40 8.40 3.50 2 25.646.3253.0   25.647.3253.0
  100 20.90 11.90 7.00 3 25.646.3353.0   25.647.3353.0
  50 24.40 15.40 10.50 4 25.646.3453.0   25.647.3453.0
  50 27.90 18.90 14.00 5 25.646.3553.0   25.647.3553.0
  50 31.40 22.40 17.50 6 25.646.3653.0   25.647.3653.0
  50 34.90 25.90 21.00 7 25.646.3753.0   25.647.3753.0
  50 38.40 29.40 24.50 8 25.646.3853.0   25.647.3853.0
  50 41.90 32.90 28.00 9 25.646.3953.0   25.647.3953.0
  50 45.40 36.40 31.50 10 25.646.4053.0   25.647.4053.0
  50 48.90 39.90 35.00 11 25.646.4153.0   25.647.4153.0
  50 52.40 43.40 38.50 12 25.646.4253.0   25.647.4253.0
  50 55.90 46.90 42.00 13 25.646.4353.0   25.647.4353.0
  50 59.40 50.40 45.50 14 25.646.4453.0   25.647.4453.0
  50 62.90 53.90 49.00 15 25.646.4553.0   25.647.4553J)
  50 66.40 57.40 52.50 16 25.646.4653.0   25.647.4653.0
Raster 3.81 mm   Bez opisu   Bez opisu
  100 18.01 9.01 3.81 2 25.626.3253.0   25.627.3253.0
  100 21.82 12.82 7.62 3 25.626.3353.0   25.627.3353.0
  50 25.63 16.63 11.43 4 25.626.3453.0   25.627.3453.0
  50 29.44 20.44 15.24 5 25.626.3553.0   25.627.3553.0
  50 33.25 24.25 19.05 6 25.626.3653.0   25.627.3653.0
  50 37.06 28.06 22.86 7 25.626.3753.0   25.627.3753.0
  50 40.87 31.87 26.67 8 25.626.3853.0   25.627.3853.0
  50 44.68 35.68 30.48 9 25.626.3953.0   25.627.3953.0
  50 48.49 39.49 34.29 10 25.626.4053.0   25.627.4053.0
  50 52.30 43.30 38.10 11 25.626.4153.0   25.627.4153.0
  50 56.11 47.11 41.91 12 25.626.4253.0   25.627.4253.0
  50 59.92 50.92 45.72 13 25.626.4353.0   25.627.4353.0
  50 63.73 54.73 49.53 14 25.626.4453.0   25.627.4453.0
  50 67.54 58.54 53.34 15 25.626.4553.0   25.627.4553.0
  50 71.35 62.35 57.15 16 25.626.4653.0   25.627.4653.0
Akcesoria:
Piny kodowe 100         05.561.0053.0   05.561.0053.0
Moins
Lire la suite
Commentaires (0)
