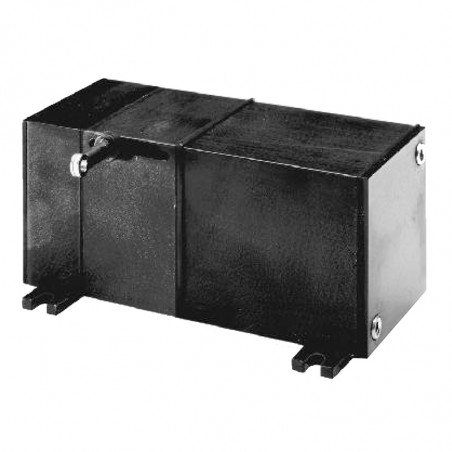

Rechargement des transducteurs de distance PT5
  • Rechargement des transducteurs de distance PT5

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Celesco

Rechargement des transducteurs de distance PT5

PT5 transducers group for industrial usage(up to 6350 mm)- Measurement range 6350 mm

- Compact casing
- Easy to assemble

Dane techniczne
Group PT5A PT5AV PT5CN PT5DC PT5DN PT5E PT5MA PT5232
Output Signal Options potentiometer potentiometer and tachometer Canbus J1939 voltage Device net encoder current RS232


Technical data
Measurement range  [mm] 6350 6350 6350 6350 6350 6350 6350 6350
Accuracy 0,25%-0,10% 0,25%-0,10% 0,25%-0,10% 0,25%-0,15% 0,25%-0,10% 0,02%-0,04% 0,28%-0,15% 0,25%-0,10%
Repeatability 0,02% 0,02% 0,05% 0,05% 0,02% 0,02% 0,05% 0,02%
Durability 250k...2,5 mln 250k...2,5 mln 250k...2,5 mln 250k...2,5 mln 250k...2,5 mln 5 mln 250k...2,5 mln 250k...2,5 mln

Casing
Material Anode Aluminium Anode Aluminium Anode Aluminium Anode Aluminium Anode Aluminium Anode Aluminium Anode Aluminium Anode Aluminium
Protection level IP65/67 IP65/67 IP65/67 IP65/67 IP67 IP65/67 IP65/67 IP67
Operation temperature -40...90°C -40...90°C -40...85°C -40...90°C -40...85°C -17...71°C -40...90°C -40...90°C
Vibrations Do 10g @
2000 Hz max		 Do 10g @
2000 Hz max		 Do 10g @
2000 Hz max		 Do 10g @
2000 Hz max		 Do 10g @
2000 Hz max		 Do 10g @
2000 Hz max		 Do 10g @
2000 Hz max		 Do 10g @
2000 Hz max


Measurement cord
Noble steel covered with nylon [inch] * ø 0,034 ø 0,034 ø 0,034 ø 0,034 ø 0,034 ø 0,034 ø 0,034
Noble steel ø 0,047 ø 0,047 ø 0,047 ø 0,047 ø 0,047 ø 0,047 ø 0,047
Thermoelastic plastic ø 0,062 ø 0,062 ø 0,062 ø 0,062 ø 0,062 ø 0,062 ø 0,062


Electrical connection
Tips for soldering - - - - - - - -
Wires - - - - - - - -
Cables 7,5 m Cable 7,5 m Cable - 7,5 m Cable - 7,5 m Cable 7,5 m Cable 7,5 m Cable
Plug micro plug 4pol.+
3,5 m Cable;
metal plug/plastic
6 pol.+socket		 metal plug-/
plastic
6 pol.+socket		 micro plug  5 pol
micro plug
5 pol.+socket
(also 5m cable)		 micro plug4 pol.+
3,5 m Cable;
metal plug/plastic
6 pol.+socket		 micro plug  5 pol
micro plug
5 pol.+socket
(also 5m cable)		 micro plug 4pol.+
3,5 m Cable;
metal plug/plastic
6 or 18 pol.+socket		 micro plug 4pol.+
3,5 m Cable;
metal plug/plastic
6 pol.+socket		 Plastic plug
6 pol.+socket
*) 1 inch= 25,4 mm
