Fabricant: Celesco

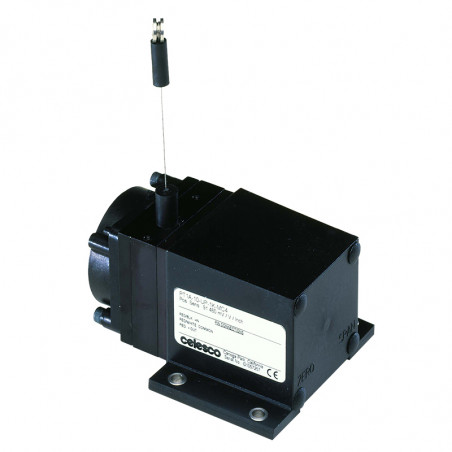

Relier les transducteurs de distance PT1

PT1 compact transducers group/OEM(do 1250 mm)
- Measure range 1250 mm
- Compact casing
- Easy to assembly

technical data
Group PT1A PT1DC PT1DN PT1E PT1MA PT1232
Output Signal Options potentiometer) Voltage device net encoder current RS232

Technical data
Measurement range [mm] 1250 1250 1250 1250 1250 1250
Accuracy 0,25...0,10% 0,28...0,015% 0,25...0,10% 0,02...0,04% 0,28...0,15% 0,25...0,10%
Repeatability 0,02% 0,05% 0,02% 0,02% 0,05% 0,02%
Durability 250k...2,5 mln 250k...2,5 mln 250k...2,5 mln - 250k...2,5 Mln 250k...2,5 Mln

Casing
Material ABS ;
Anode Aluminium		 ABS ;
Anode Aluminium		 ABS ;
Anode Aluminium		 ABS ;
Anode Aluminium		 ABS ;
Anode Aluminium		 ABS ;
Anode Aluminium
Protection level IP65 IP65 IP67 IP65 IP65 IP50
Operation temperature -40...90°C -17...90°C -17...85°C -17...71°C -17...90°C -17...85°C
Vibrations Do 10g @
2000 Hz max		 Do 10g @
2000 Hz max		 Do 10g @
2000 Hz max		 Do 10g @
2000 Hz max		 Do 10g @
2000 Hz max		 Do 10g @
2000 Hz max

Measurement cord
Noble steel covered with nylon.
 [inch] *		 ø 0,0019 ø 0,0019 ø 0,0019 ø 0,0019 ø 0,0019 ø 0,0019
Noble steel - - - - - -
Thermoelastic plastic - - - - - -

Electrical connection
Tips for soldering - - - - - -
Wires - - - - - -
Cables 7,6 m Cable 7,6 m Cable - 7,6 m Cable 7,6 m Cable 7,6 m Cable
Plug micro plug 4pol.+
3,5 m cable;
plastic cable
6 pol.+socket		 micro plug 4pol.+
3,5 m cable;
plastic cable
6 pol.+socket		 micro plug 5 pol
(also 5m cable)		 micro plug 4pol.+
3,5 m cable;
plastic cable
6 pol.+socket		 micro plug 4pol.+
3,5 m cable;
plastic cable
6 pol.+socket		 plastic plug
6 pol.+socket

Właściwości
Wyjście kablowe Opcjonalne
zabezpieczenie
linki przed
odbiciem		 Opcjonalne
zabezpieczenie
linki przed
odbiciem		 Opcjonalne
zabezpieczenie
linki przed
odbiciem		 Opcjonalne
zabezpieczenie
linki przed
odbiciem		 Opcjonalne
zabezpieczenie
linki przed
odbiciem		 -
*) 1 cal = 25,4 mm
