Éclairage alpha compact

Alpha compacte

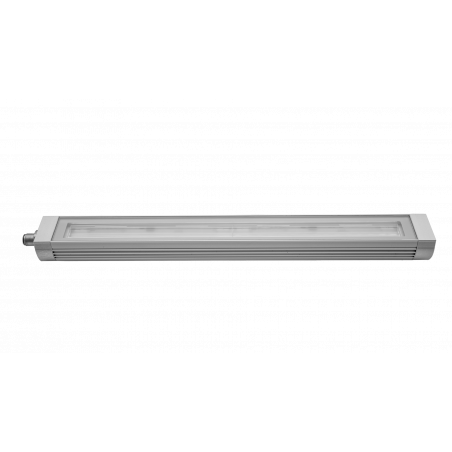

La série Compact Alpha est une lampe de machine condensée à montage en surface, construite à partir d'un boîtier en aluminium mince avec une dissipation thermique élevée, résiste aux vibrations et peut être installée et utilisée en toute sécurité dans les environnements de machine les plus exigeants. Les luminaires Compact Alpha sont même les solutions d'éclairage les plus lumineuses et idéales pour les petites machines CNC de précision grâce à la combinaison d'un boîtier de 19/16 ″ de diamètre équipé de plaques LED nouveau concept, d'un connecteur M12 et d'un support de montage latéral universel. Les luminaires Compact Alpha sont certifiés au degré de protection IP67 et sont parfaitement adaptés aux environnements humides avec des huiles, des liquides de refroidissement, des graisses et de la poussière. Le verre frontal de sécurité trempé de 3/16 ″ est résistant aux chocs IK08 et refroidit au toucher sur une surface brillante pour empêcher le liquide de refroidissement de coller au verre et de le brunir. Cette lampe de machine produit une puissance lumineuse intense allant jusqu'à 2600 lumens et une efficacité de 108 lumens / W, grâce à des circuits imprimés LED très efficaces conçus avec la technologie électronique la plus avancée. Trois optiques standard : des angles d'ouverture de 30, 90 ou 110 degrés offrent une flexibilité pour un éclairage étroit, moyen ou large à l'intérieur des machines tout en maintenant une répartition uniforme de la lumière. La série de montage en surface Compact Alpha offre quatre longueurs standard et de nombreuses préférences de taille personnalisées grâce à une conception de boîtier en aluminium modulaire et à des circuits imprimés LED optimisés. Un câble traditionnel de 10 pieds ou un connecteur M12 fournit une connexion électrique 24 V CC sûre, rapide et facile sans alimentation supplémentaire. Les luminaires Alpha compacts sont des lampes à montage en surface qui sont la réponse en tant qu'éclairage de machine pour les machines CNC de précision, les machines de transfert, les grenailleuses et les applications d'automatisation. Un support de montage latéral standard assure un montage sûr et une installation flexible du luminaire. Par conséquent, il permet un réglage précis de la direction de la lumière jusqu'à 70° par rapport à la zone de travail.

• Éclairage LED adapté aux petites machines-outils avec peu d'espace à l'intérieur
• Résistant à la corrosion et aux vibrations
• Haute résistance aux huiles, liquides de refroidissement et copeaux métalliques
• Protection complète de la lampe contre la pénétration de poussière
• Éclairage naturel et efficace assurant un éclairage uniforme de la surface
• 50 % d'économie d'énergie et un faisceau constant pendant 60 000 heures
• Gradable ou PWM
• Pas de rayonnement UV ou infrarouge
• Aucun équipement supplémentaire n'est nécessaire
• Connectez-vous rapidement et en toute sécurité
• Pas d'inversion de polarité
• 4 modèles, 4 longueurs différentes
• Un choix de longueurs de cordon d'alimentation de 5 à 33 pieds
• Pour une utilisation universelle pour répondre à tous les besoins
• Convient pour la modernisation

Mécanique

Pour toutes les applications où un éclairage performant est nécessaire avec un encombrement minimal.

• Boîtier en aluminium anodisé de 1,57 ”dans Ø
• Un dissipateur thermique qui dissipe plus de chaleur même à température de fonctionnement maximale
• Pare-brise trempé résistant aux chocs de 0,16 po d'épaisseur IK06
• Degré de protection IP67 et joint torique Viton®
• 4 longueurs différentes pour 4 modèles différents

Électrique

Les circuits sont conçus pour optimiser la diffusion de la lumière et rechercher un équilibre entre efficacité et durabilité.

• Carte Power LED avec drivers 24 Vdc intégrés
• Raccordement via connecteur mâle M12 sur la lampe
• Cordon d'alimentation avec connecteur femelle M12 (choix de différentes longueurs, connecteur droit ou à 90°)

SUPPORTS DE MONTAGE

CO.ALPHA.01

Robuste, polyvalent et résistant aux vibrations, il s'agit d'un support réglable en angle de 70°. Fabriqué en acier inoxydable chromé, c'est la solution idéale lorsque vous avez besoin d'ajuster la direction du jet dans les applications à fortes vibrations. Le code produit comprend plusieurs supports avec vis de fixation M3 et rondelles de poignée en acier.

B05

Bouclier magnétique puissant en néodyme et haute adhérence. À utiliser avec les supports CO.ALPHA.FX01 lorsque vous devez fréquemment déplacer la lumière dans différentes positions. Convient pour une utilisation dans des applications à fortes vibrations.

CÂBLES D'ALIMENTATION

La série COMPACT ALPHA peut être fournie avec des câbles d'interconnexion PUR pré-assemblés avec connecteur femelle M12 (droit ou à 90°) en différentes longueurs de 5 à 33 pieds, et des connecteurs femelles et fiches M12 sur mesure sont disponibles pour une intégration particulièrement facile.

N11810001040302 Connecteur femelle droit M12
M12V.F.3C1.5 Connecteur femelle M12 4P 3 pôles mobile avec câble de 1,5 m	M12V.F.3C3 Connecteur femelle M12 4P 3 pôles mobile avec câble de 3m	M12V.F.3C5 Connecteur femelle M12 4P 3 pôles mobile avec câble de 5m	M12V.F.3C10 Connecteur femelle M12 4P 3 pôles déplaçable avec câble de 10m
N11910001040302 Joint mobile femelle M12 90°
M12V.FL.3C1.5 Connecteur Flottant M12 90° Femelle 4P 3 Pôles avec câble de 1.5m	M12V.FL.3C3 Connecteur mobile M12 90° femelle 4P 3 pôles avec câble de 3m	M12V.FL.3C5 Connecteur mobile M12 90° femelle 4P 3 pôles avec câble de 5m	M12V.FL.3C10 Connecteur mobile M12 90° femelle 4P 3 pôles avec 10m de câble
