Éclairage LED pour les machines-outils Alpha sur piste

Trackalpha

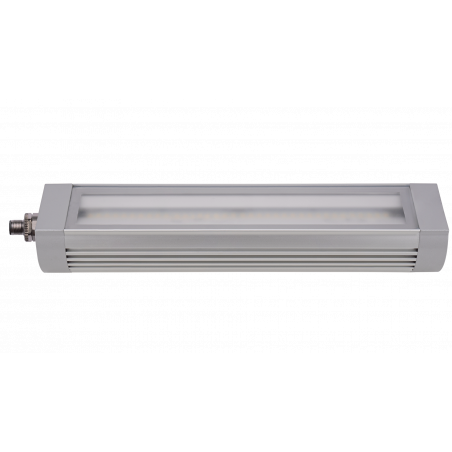

La série Track Alpha est une lampe de machine à montage en surface construite à partir d'un boîtier en aluminium robuste à haute dissipation thermique, résistant aux vibrations, et peut être installée et utilisée en toute sécurité dans les environnements de machine les plus exigeants. Les luminaires Track Alpha sont même la solution flexible optimale pour moderniser les anciennes machines en combinant le boîtier de 2 3/4 ”de diamètre, le connecteur M12 et les supports de montage universels. Les luminaires Track Alpha sont certifiés selon le degré de protection IP67 et conviennent aux environnements humides avec des huiles, des liquides de refroidissement, des graisses et de la poussière. Le verre frontal de sécurité trempé de 3/16 ″ est résistant aux impuretés aux impacts IK07 et se refroidit au toucher sur une surface brillante pour éviter le grippage du liquide de refroidissement sur le verre, le faisant bronzer. Cette lampe pour machine produit un flux lumineux intense pouvant atteindre 6 500 lumens grâce à de nouvelles plaques LED très efficaces conçues avec la technologie électronique la plus avancée. Des réflecteurs redessinés en combinaison avec un diffuseur anti-éblouissant fournissent un éclairage uniforme et une distribution de lumière diffuse sur de larges zones à l'intérieur de machines géantes. La série de montage en surface Track Alpha offre cinq longueurs standard et de nombreuses préférences de taille personnalisées grâce à une conception de boîtier en aluminium modulaire et à des circuits imprimés optimisés. Un câble traditionnel de 10 pieds ou un connecteur M12 fournit une connexion électrique sûre, rapide et facile jusqu'à 24 V DC ou 110 V AC sans alimentation supplémentaire. Les luminaires Track Alpha sont des lampes à montage en surface qui sont la réponse en tant qu'éclairage de machine pour les machines CNC complexes, les applications de fabrication et d'automatisation. Deux options de montage standard sont disponibles : des pinces arrière ou des supports de montage latéraux, qui permettent un montage sûr et une installation flexible des luminaires sur les anciennes machines mises à niveau. Par conséquent, ils permettent un réglage précis de la direction de la lumière jusqu'à 95° par rapport à la zone de travail.

• Éclairage LED adapté à une utilisation dans les centres d'usinage moyens et grands
• Résistant à la corrosion et aux vibrations
• Protection complète de la lampe contre la pénétration de poussière et de nombreuses huiles et liquides de refroidissement
• Résistant aux copeaux d'usinage
• Éclairage naturel et efficace assurant un éclairage uniforme de la surface
• 50 % d'économie d'énergie et un faisceau constant pendant 60 000 heures
• Pas de rayonnement UV ou infrarouge
• Aucun équipement supplémentaire n'est nécessaire
• Connectez-vous rapidement et en toute sécurité
• Pas d'inversion de polarité
• 7 variantes, 6 longueurs différentes
• Un choix de longueurs de cordon d'alimentation de 5 à 33 pieds
• Pour une utilisation universelle pour répondre à tous les besoins
• Interchangeable avec les équipements obsolètes existants tout en conservant les trous existants

Le secret de cette lampe est sa pleine flexibilité. Avec 7 versions et 6 longueurs différentes, le TRACK ALPHA est adapté à des applications infinies. Nous avons conçu cette série de sorte qu'elle puisse être connectée directement à 24Vdc, 110Vac ou 230Vac sans aucun composant externe. De plus, ses dimensions et sa puissance permettent de remplacer rapidement et facilement les lampes fluorescentes traditionnelles et d'optimiser les équipements complémentaires. TRACK ALPHA n'a pas été développé comme un accessoire, mais comme un complément à part entière de sa machine.

Mécanique

• Boîtier en aluminium anodisé de 2,75 pouces avec prises latérales peintes
• Un dissipateur thermique qui dissipe plus de chaleur même à température de fonctionnement maximale
• Verre avant trempé résistant aux chocs IK06 de 0,2 ”(5 mm) d'épaisseur
• Degré de protection IP67 et joint torique Viton®
• 6 longueurs différentes pour 7 modèles différents

Électrique

Les circuits sont conçus pour optimiser la diffusion de la lumière et rechercher un équilibre entre efficacité et durabilité.

• Carte Power LED avec drivers 24 Vdc intégrés
• Alimentation intégrée 24Vdc ou 110Vac ou 230Vac
• Raccordement via connecteur mâle M12 sur la lampe
• Cordon d'alimentation avec connecteur femelle M12

Optique

Éclairage diffus et uniforme, même à l'intérieur et à l'extérieur de la structure. Le filtre prismatique satiné fournit un éclairage uniforme de n'importe quelle longueur, tout en évitant l'effet d'éblouissement.

• Éclairage monochrome 5000K IRC 80
• Faisceau diffus 120°
• Aucun risque photobiologique selon EN 62471

SUPPORTS DE MONTAGE

ALPHA.FX02

Robuste, polyvalent et résistant aux vibrations, il s'agit d'un support réglable à angle de 90°. Fabriqué en acier inoxydable chromé, c'est la solution idéale lorsque vous avez besoin d'ajuster la direction du faisceau d'écoulement dans les applications à fortes vibrations.

ALPHA.CLIP

Solide, flexible et résistant aux vibrations, c'est un support réglable en angle de 30°. Fabriqué en aluminium anodisé, c'est la solution idéale lorsque vous avez besoin de moderniser des machines-outils et des centres d'usinage obsolètes.

B03

Bouclier magnétique puissant en néodyme et haute adhérence. À utiliser avec les supports ALPHA.FX02 lorsque vous devez fréquemment déplacer la lumière dans différentes positions. Convient pour une utilisation dans des applications à fortes vibrations.

CÂBLES D'ALIMENTATION

La série TRACK ALPHA peut être fournie avec des câbles d'interconnexion PUR pré-assemblés avec prise de connecteur M12 (droite ou à 90°) en différentes longueurs de 5 à 33 pieds, et des prises et fiches de connecteur M12 personnalisées sont disponibles pour une intégration particulièrement simple.

N11810001040302 Connecteur femelle droit M12
M12V.F.3C1.5 Connecteur femelle M12 4P 3 pôles mobile avec câble de 1,5 m	M12V.F.3C3 Connecteur femelle M12 4P 3 pôles mobile avec câble de 3m	M12V.F.3C5 Connecteur femelle M12 4P 3 pôles mobile avec câble de 5m	M12V.F.3C10 Connecteur femelle M12 4P 3 pôles déplaçable avec câble de 10m
N11910001040302 Joint mobile femelle M12 90°
M12V.FL.3C1.5 Connecteur Flottant M12 90° Femelle 4P 3 Pôles avec câble de 1.5m	M12V.FL.3C3 Connecteur mobile M12 90° femelle 4P 3 pôles avec câble de 3m	M12V.FL.3C5 Connecteur mobile M12 90° femelle 4P 3 pôles avec câble de 5m	M12V.FL.3C10 Connecteur mobile M12 90° femelle 4P 3 pôles avec 10m de câble
