Fabricant: Kübler

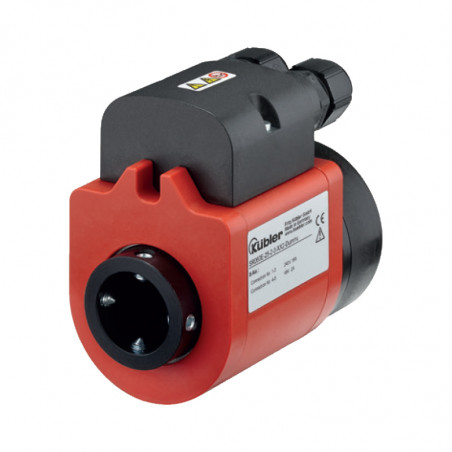

Connecteurs rotatifs compacts IP64 - SR060E

Kompaktowe złącza obrotowe IP64 - SR060E

Średnica otworu przelotowego maksymalnie do 0 25 mm [0.98“]
Napięcie/prąd obciążenia
kanały mocy 240 V AC/DC, max. 16 A
  240 V AC/DC, max. 20 A (opcja 2)
kanały sygnałowe 48 V AC/DC, max. 2 A
Rezystancja styków
kanały mocy ≤ 1 Ohm (dynamicznie) 1)
kanały sygnałowe ≤ 0.1 Ohm (srebro / stal szlachetna) 2)
Rezystancja izolacji 103 MOhm (przy 500 V DC)
Wytrzymałość dielektryczna 1000 V (60 sec.)
Prędkość maksymalna 500 min-1
Moment obrotowy < 0,2 Nm
Żywotność styków 500 milionów obrotów (w temperaturze pokojowej) zależy od sposobu montażu
Cykl konserwacji pierwszy przegląd po 50 mln obrotów, wszystkie następne po 100 mln obrotów
Konserwacja nie wymaga oleju do styków
  Materiał styków
kanały mocy miedź / brąz
kanały sygnałowe srebro / stal szlachetna
Temperatura pracy 0°C ... +75°C [+32°F ... +167°F]
Szczelność zg. z EN 60529 IP64

1) Pomiar napięcia, temperatury otoczenia, połączenie szeregowe, obciążenie rezystancyjne, prąd DC min. 4A
2) Dwuprzewodowy pomiar rezystancji, temperatury otoczenia 6,5 znakowym multimetrem cyfrowym

Kompaktowy
  • Wymiary 60 x 98 mm.
  • Możliwość indywidualnej konfiguracji, max. 3x kanały mocy oraz 2x kanały sygnałowe.
  • Łatwy dostęp do przyłączy.
  • Obciążalność styków do 20 A.
 Bezobsługowy
  • Czyszczenie co 100 milionów obrotów.
  • Nie wymaga smarowania.
  • Łatwe utrzymanie czystości – wysoki stopień szczelności IP64.
Aplikacje złączy obrotowych
Maszyny pakujące, flowpack, roboty i osprzęt chwytający, stoły obrotowe

Kod zamówienia
SR060E - XX - X - X - X X 2 - V100
Typ   A   B   C   D E F - I

A Otwór przelotowy
20 = ø 20 mm [0.79“]
21 = ø 21 mm [0.83“]
22 = ø 22 mm [0.87“]
24 = ø 24 mm [0.94“]
25 = ø 25 mm [0.98“] (inne średnice na żądanie)
B Liczba kanałów kanałów sygnałowych/danych
0 lub 2
C Liczba kanałów mocy
0,2 lub 3
D Max. prąd obciążenia
0 = brak kanałów mocy
1 = 16 A, 240 V AC/DC
2 = 25 A, 240 V AC/DC
E Materiał styków kanały sygnałowe/danych
3 = srebro/stal szlachetna
F Stopień szczelności
2 = IP64
I Numer wersji (opcji)
V100 = bez dodatkowych opcji
>V100 = wersja specjalna

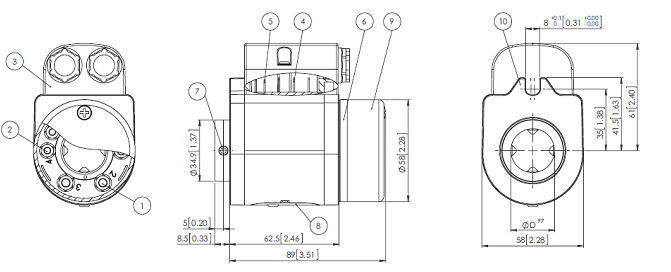

Wymiary [mm]



1 – Zaciski śrubowe M5 transmisja mocy
2 – Zaciski śrubowe M4 transmisja danych
3 – Pokrywa zabezpieczająca przyłącza
śrubowe (tylko dla IP64)
4 – Płaskie przyłącze transmisja mocy
5 – Płaskie przyłącze transmisja danych

6 – Obrotowy pierścień przyłączeniowy
7 – 4 x śruby DIN 914 M6
8 – Okno rewizyjne
9 – Pokrywa zabezpieczająca przyłącza
10 – Blokada obrotu
