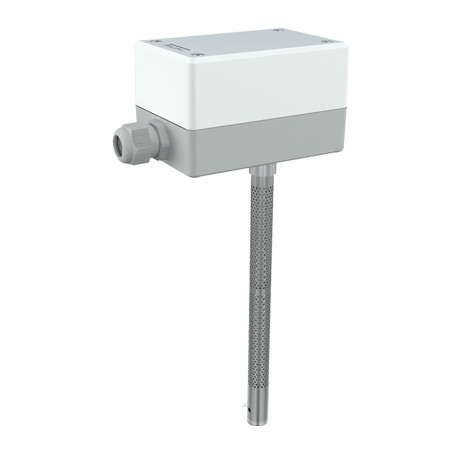

Hygrostat HG 80 et HG 80-2

The humidity measuring element, produced by Galltec under the name Polyga®, consists of several synthetic fabric bands each with 90 individual fi bres with a diameter of 3μm. A special process gives the fibre
hygroscopic properties. The measuring element adsorbs and desorbs humidity. The swelling effect, which
is predominantly in a lengthways direction, is carried via a suitable lever system to a microswitch with an
extremely small switching path. The measuring element reacts quickly and precisely to the change in air
humidity. By adjusting the setpoint value control knob, the lever system is engaged so that when the set air
humidity is reached the microswitch is activated. In the case of the hygrostat type HG80-2, a second microswitch
is positioned parallel to the fi rst microswitch. After the housing cover has been removed, the second
set value can be fi nely adjusted at the microswitch lever using a screwdriver. The switch point of the second
microswitch is connected to the switch point of the first microswitch. The switch distance (neutral zone) can
be set from 0% rel. humidity to +15% rel. humidity.
The fan shaped measuring element is protected by a perforated sensor tube and is exposed to the housing.
The hygrostats are designed for pressureless systems. The mounting position should be chosen such
that condensed water cannot get into the interior of the housing. The preferred mounting position is with the
„sensor vertically downwards“ or „sensor horizontal“. In the mounting positions
described above, a blanking plate in the sensor tube with a 0.8mm diameter hole will prevent water
getting in.

Dane techniczne:
- Zakres pomiarów 30...100 % rh
- Dokładność pomiarów Dla zakresu 50% rh± 3,5 % rh Dla zakresu± 4,0 % rh
- Zakres pracy35...100 % rh
- Medium pomiarowenieagresywne powietrze o normalnym ciśnieniu
- Różnica załączania (mikrowyłącznik)ok. 3...6% rh
- Różnica załączania pomiędzy wyłącznikami dla HG80-20... + 15 % rh
- Maksymalne napięcie250 VAC

Uwaga: 250V używać tylko wtedy, gdy jest pewność, że w głowicy pomiarowej nie wytworzy się kondensat, ponieważ może wystąpić przebicie napięcia- Obciążenie przełączające Obciążenie rezystancyjne (cos φ=1)15A 230VAC, Obciążenie indukcyjne (cos φ=0,7)2A 230VAC[ Napięcie stałe0,25A 230VDC Minimalne100mA, 125VAC- Materiał stykówsrebro- Dopuszczalna temperatura otoczenia-30...60°C- Dopuszczalna temperatura pracy0...60 °C- Średni współczynnik temperaturowy-0,2%/ K w odniesieniu do 20°C i 50% rh- Regulacjaw średnim ciśnieniu powietrza 430 m NN- Dopuszczalna prędkość przepływu powietrza8 m/s Z filtrem gazowym (nr kat. 20.014)15m/s- Stała czasowa T63 przy v=2 m/s120s- Długość czujnika, materiał220mm, stal wysokiej jakości- Mocowanieotwory w obudowie do montażu w kanałach Nr kat. 20.009konsola do montażu naściennego- Pozycja montażowaczujnik pionowo w dół lub poziomo- Terminal przyłączeniowydla przewodów o przekroju 1,5mm²- Podłączenie przewodówśruby M20x1,5 mm- Kompatybilność elektromagnetyczna EMC: odporność, emisjazg. EN 50 082-2, zg. EN 50 081-2- Obudowaszary ABSl- Stopień ochrony (pokrętło na zewnątrz)IP54- Stopień ochrony (pokrętło wewnątrz)IP64- Wagaok. 0,7 kg
