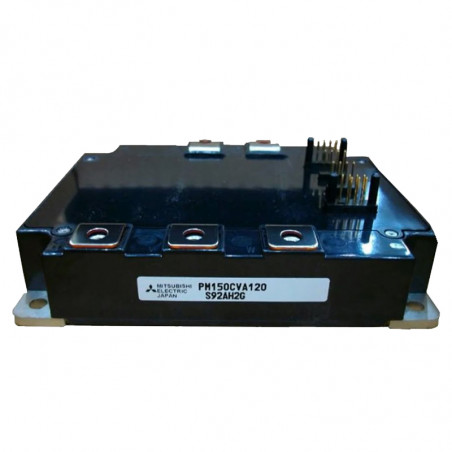

Troisième module de génération IPM - une série de V
Troisième module de génération IPM - une série de V

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Mitsubishi

3ème génération de modules IPM - série V

TypeParamètres maximauxV ce(sat) @ Tj=25°C
[V]
Boîtier
Vces
[V]
Ic
[V]
Pt
[W]
600V
PM75RVA060600752842,35V5
PM100CVA0606001003382,35V5
PM150CVA0606001504462,35V3
PM200CVA0606002005952,35V3
PM300CVA0606003007352,35V4
PM400DVA06060040011362,35V1
PM600DVA06060060013902,35V2
1200V
PM50RVA1201200503382,65V5
PM75CVA1201200755002,65V3
PM100CVA12012001005952,65V3
PM150CVA12012001507802,65V4
PM200DVA12012002009622,65V1
PM300DVA120120030013802,65V2

OC - protection contre les surintensités
zabezpieczenie przeciążeniowe
SC - protection contre les courts-circuits
zabezpieczenie zwarciowe
OT - protection contre les surchauffes
zabezpieczenie temperaturowe
UV - protection contre les sous-tensions
zabezpieczenie podnapięciowe

SymboleFonctions internes
D1 transistor IGBT avec commande et protection OC/UV
CSystème IGBT triphasé avec commande et protection SC/OT/UV
RSystème IGBT triphasé avec commande et protection OC/SC/OT/UV

PM400DVA060, PM200DVA120
PM600DVA060, PM300DVA120
PM150CVA060, PM200CVA060, PM75CVA120, PM100CVA120PM300CVA060, PM150CVA120
PM75RVA060, PM100CVA060, PM50RVA120
