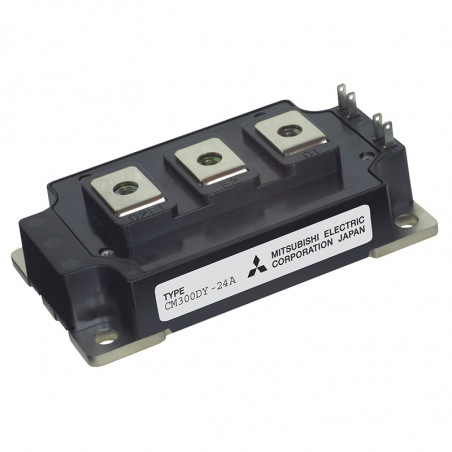

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Mitsubishi

5ème génération de modules IGBT - série A

Données techniques

  • faible V CE(sat)
  • haute résistance au court-circuit,
  • faible capacité de grille,
  • environ 10% de courant d'onduleur plus élevé : 15% meilleure ∆T(j- f) par rapport à d'autres modules offerts sur le marché de type Trench,
  • taille de boîtier optimisée,
  • excellente conductivité thermique grâce à l'utilisation de nitrure d'aluminium dans la couche isolante,
  • faible inductance de connexion,
  • amélioration significative de la résistance aux cycles thermiques grâce à l'utilisation de la technologie de soudage.


TypeValeur maximaleBoîtier
V ces
[V]
IC
[A]
PT
[W]
CM100DY-24A1200100672A1
CM150DY-24A1200150960A1
CM200DY-24A12002001340A1
CM300DY-24A12003001890A2
CM400DY-24A12004002710A3
CM600DY-24A12006003670A3
CM400HA-24A12004002350A4
CM600HA-24A12006003670A4
CM600HB-24A12006003670A5
1700 V
CM75DY-34A170075780A1
CM100DY-34A1700100960A1
CM150DY-34A17001501600A2
CM200DY-34A17002001980A2
CM300DY-34A17003002900A3
CM400DY-34A17004003780A6
CM500HA-34A17005005000A4


SymboleSchéma électrique
H MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A schemat działania
D


Boîtier A1
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A2
Boîtier A2
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A2
Boîtier A3
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A3
Boîtier A4
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A4
Boîtier A5
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A5
Boîtier A6
MODUŁY IGBT - MITSUBISHI 5 GENERACJA MODUŁÓW IGBT - SERIA A wymiary - obudowa A6
