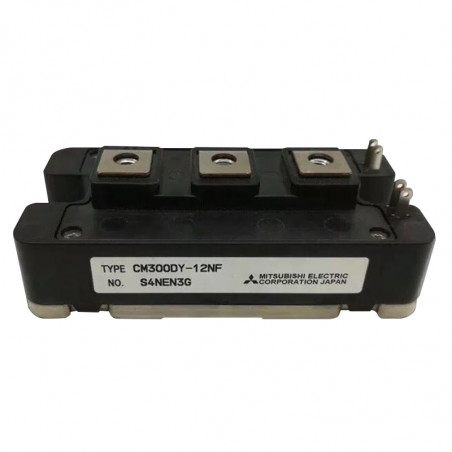

![5ème génération modules IGBT TRENTCH - NF série 5ème génération modules IGBT TRENTCH - NF série](https://www.dacpol.eu/6299-large_default/5eme-generation-modules-igbt-trentch-nf-serie.jpg)
![5ème génération modules IGBT TRENTCH - NF série 5ème génération modules IGBT TRENTCH - NF série](https://www.dacpol.eu/6299-large_default/5eme-generation-modules-igbt-trentch-nf-serie.jpg)
Vous devez être connecté
Category
Montaż urządzeń
Modernizacja induktorów
Urządzenia indukcyjne
asd
Les photos sont à titre informatif uniquement. Voir les spécifications du produit
please use latin characters
Newest generation IGBT modules with CSTBT structure (Carrier Stored Trench Bipolar Transistor), have very low switching and conducting power losses which allow to use them in fast applications(~50kHz).
Type | Maximal parameters | Vce(sat) | td(on) (ns) |
IGBT Rth(j-c) (°C/W) |
Diode R th(j-c) (°C/W) |
Casing | |
---|---|---|---|---|---|---|---|
Vces [V] |
Ic [A] |
@ Tj=25°C [V] |
|||||
600 V (half-bridge) | |||||||
CM150DY-12NF | 600 | 150 | 1,7 | 100 | 0.21 | 0.47 | NF1 |
CM200DY-12NF | 600 | 200 | 1,7 | 120 | 0.19 | 0.35 | NF1 |
CM300DY-12NF | 600 | 300 | 1,7 | 120 | 0.16 | 0.25 | NF1 |
CM400DY-12NF | 600 | 400 | 1,7 | 200 | 0.11 | 0.19 | NF2 |
CM600DY-12NF | 600 | 600 | 1,7 | 300 | 0.11 | 0.18 | NF3 |
600V (3-phase bridge) | |||||||
CM75TL-12NF | 600 | 75 | 1.7 | 100 | 0.29 | 0.51 | NF4 |
CM100TL-12NF | 600 | 100 | 1.7 | 100 | 0.23 | 0.41 | NF4 |
CM150TL-12NF | 600 | 150 | 1.7 | 100 | 0.17 | 0.31 | NF4 |
CM200TL-12NF | 600 | 200 | 1.7 | 100 | 0.14 | 0.22 | NF5 |
600V (3-phase bridge + chopper) | |||||||
CM75RL-12NF | 600 | 75 | 1.7 | 100 | 0.29 | 0.51 | NF4 |
CM100RL-12NF | 600 | 100 | 1.7 | 100 | 0.23 | 0.41 | NF4 |
CM150RL-12NF | 600 | 150 | 1.7 | 100 | 0.17 | 0.31 | NF4 |
CM200RL-12NF | 600 | 200 | 1.7 | 100 | 0.14 | 0.22 | NF5 |
Typ | Maximal parameters | Vce(sat) | IGBT Rth(j-c) (°C/W) |
Diode R th(j-c) (°C/W) |
Casing | |
---|---|---|---|---|---|---|
Vces [V] |
Ic [A] |
@ Tj=25°C [V] |
||||
1200V (half-bridge) | ||||||
CM75DY-24NF | 1200 | 75 | 1.8 | 0.290 | 0.470 | NF1 |
CM100DY-24NF | 1200 | 100 | 1.8 | 0.190 | 0.350 | NF1 |
CM150DY-24NF | 1200 | 150 | 1.8 | 0.160 | 0.250 | NF1 |
CM200DY-24NF | 1200 | 200 | 1.8 | 0.110 | 0.190 | NF2 |
CM300DY-24NF | 1200 | 300 | 1.8 | 0.110 | 0.180 | NF3 |
CM400DY-24NF | 1200 | 400 | 1.8 | 0.085 | 0.150 | NF3 |
CM600DU-24NF | 1200 | 600 | 1.95 | 0.060 | 0.110 | NF6 |
CM900DU-24NF | 1200 | 900 | 1.8 | 0.049 | 0.078 | NF7 |
CM1400DU-24NF | 1200 | 1400 | 1.8 | 0.032 | 0.053 | NF7 |
1200V (3-phase bridge) | ||||||
CM50TL-24NF | 1200 | 50 | 2.1 | 0.32 | 0.43 | NF4 |
CM75TL-24NF | 1200 | 75 | 2.1 | 0.24 | 0.36 | NF4 |
CM100TL-24NF | 1200 | 100 | 2.1 | 0.20 | 0.28 | NF4 |
CM150TL-24NF | 1200 | 150 | 2.1 | 0.14 | 0.23 | NF5 |
CM200TL-24NF | 1200 | 200 | 2.1 | 0.11 | 0.17 | NF5 |
1200V (3-phase bridge + chopper) | ||||||
CM50RL-24NF | 1200 | 50 | 2.1 | 0.32 | 0.43 | NF4 |
CM75RL-24NF | 1200 | 75 | 2.1 | 0.24 | 0.36 | NF4 |
CM100RL-24NF | 1200 | 100 | 2.1 | 0.20 | 0.28 | NF4 |
CM150RL-24NF | 1200 | 150 | 2.1 | 0.14 | 0.23 | NF5 |
CM200RL-24NF | 1200 | 200 | 2.1 | 0.11 | 0.17 | NF5 |
1700V (half-bridge) | ||||||
CM1000DU-34NF | 1700 | 1000 | 2.2 | 0.014 | 0.023 | MPD1 |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
Disponibilité: Veuillez noter que ce produit est en rupture de stock
Vous pouvez passer une première commande, signaler votre intérêt pour un produit en cliquant sur le bouton «Demander la disponibilité».
