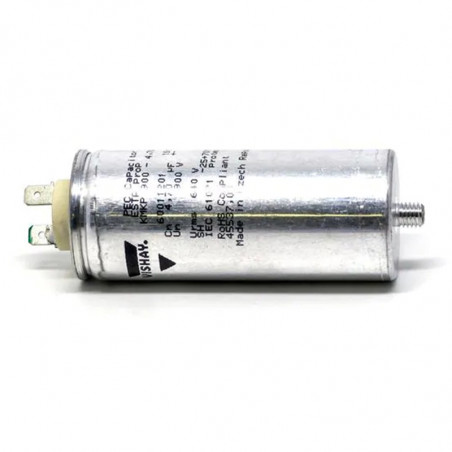

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Vishay

Reglage et condensateurs d'amortissement série KMKP / KA 320-3500V

Electrical data:

KMKP: with regeneration ability
KA: without regeneration ability
Temperature range:
casing temperature: -25°C - 70°C
storage temperature: -40°C - 85°C
Humidity: 95%
Life time (with 3% error coefficient): 100 000 h
Capacity tolerance: ±10%
Voltage test (terminal/terminal): 2,15 x UN/√2 AC/1Os
Voltage test (terminal/casing): 2 x URMS + 1000V AC/60s
(min. 3000V/AC/60s)
Repeatable impulse current: du/dt x C(A)
Lossiness coefficient:
(50 Hz) -4
(1 kHz) -4

Electrical terminals: plug AMD 6,3 x 0,8mm, screw M10

Impregnation: NON PCB
Dielectric:
KMKP series: polyester foil, self regenerating
KA series: polypropylene foil, no regeneration
Assembly: vertical/horizontal

Type Capacity
[µF]		 I
[A]		 du/dt
[V/µS]		 RS
[mΩ]		 Dimensions
[mm] Ø x h		 Weight
[kg]		 Drawing number Electrical data
KMKP 320
KMKP 320 - 2,2IA 2,2 12 600 12 30x72 0,05 1 Nominal voltage UN – 320 V
Peek-Peek voltage URMS – 230 V
Repeatable impulse voltage US – 483 V
Non-repeatable impulse voltage US max – 966 V
KMKP 320 - 3,3IA 3,3 12 600 7 30x72 0,05 1
KMKP 320 - 4,7IA 4,7 15 600 7 30x72 0,05 1
KMKP 320 - 6,8IA 6,8 15 600 7 35x72 0,07 1
KMKP 320 - 10,0IA 10 15 600 7 40x72 0,09 1
KMKP 320 - 15,0IA 15 18 600 5 50x72 0,14 1
KMKP 320 - 22,0IA 22 18 600 1,6 60x72 0,16 1
KMKP 320 - 33,0IA 33 18 600 1,5 50x109 0,21 5
KMKP 320 - 47,0IA 47 18 300 1,5 60x109 0,31 5
KMKP 320 - 68,0IA 68 18 300 1,5 60x127 0,36 5
KMKP 320 - 100IB 100 60 300 1,3 64x140 0,45 7
KMKP 320 - 240IB 240 80 300 1,3 84x190 1,05 7
KMKP 320 - 340IB 340 80 300 1,3 84x240 1,33 7
KMKP 600
KMKP 600 - 1,0IA 1 12 600 12 30x52 0,04 1 Nominal voltage UN – 600 V
Peek-Peek voltage URMS – 425 V
Repeatable impulse voltage US – 893 V
Non-repeatable impulse voltage US max – 1785 V
KMKP 600 - 2,2IA 2,2 12 600 7 30x72 0,05 1
KMKP 600 - 3,3IA 3,3 12 600 7 30x72 0,07 1
KMKP 600 - 4,7IA 4,7 15 600 7 35x72 0,07 1
KMKP 600 - 6,8IA 6,8 15 600 7 40x72 0,09 1
KMKP 600 - 10,0IA 10 15 600 2 50x72 0,14 1
KMKP 600 - 15,0IA 15 18 600 1,6 40x127 0,16 1
KMKP 600 - 22,0IB 22 40 600 1,5 50x109 0,21 7
KMKP 600 - 33,0IB 33 50 300 1,5 60x109 0,31 7
KMKP 600 - 47,0IB 47 80 300 1,5 84x105 0,45 7
KMKP 600 - 68,0IB 68 80 300 1,5 84x140 0,78 7
KMKP 600 - 100IB 100 80 300 1,3 84x190 1,05 7
KMKP 600 - 160IB 160 80 300 1,3 84x240 1,33 7
KMKP 750
KMKP 750 - 1,0IA 1 12 600 12 30x52 0,04 1 Nominal voltage UN - 750 V
Peek-Peek voltage URMS - 530 V
Repeatable impulse voltage US - 1113 V
Non-repeatable impulse voltage USmax - 2226 V
KMKP 750 - 2,2lA 2,2 12 600 7 30x72 0,05 1
KMKP 750 - 3,3lA 3,3 15 600 7 35x72 0,07 1
KMKP 750 - 4,7lA 4,7 15 600 7 40x72 0,09 1
KMKP 750 - 6,8IA 6,8 15 600 2 50x72 0,14 1
KMKP 750 - 10,0IA 10 18 600 1,8 50x92 0,18 1
KMKP 750 - 15,0IA 15 18 600 1,8 60x92 0,26 5
KMKP 750 - 22,0IB 22 40 300 1,8 60x109 0,31 7
KMKP 750 - 33,0IB 33 60 300 1,5 64x140 0,45 7
KMKP 750 - 47,0IB 47 80 300 1,3 84x190 0,61 7
KMKP 750 - 68,0IBK 68 80 300 1,3 64x240 1,05 7
KMKP 750 - 68,0IB 100 80 300 1,3 84x240 0,95 7
KMKP 750 - 100IB 120 80 300 1,3 84x240 1,28 7
KMKP 750 - 120IB 120 80 300 1,3 84x240 1,33 7
KMKP 900
KMKP 900 - 0,1 IA 0,1 12 750 20 30x52 0,04 1 Nominal voltage UN - 900 V
Peek-Peek voltage URMS - 640 V
Repeatable impulse voltage US - 1344 V
Non-repeatable impulse voltage US max-2688 V
KMKP 900 - 0,22 IA 0,22 12 750 20 30x52 0,04 1
KMKP 900 - 0,33 IA 0,33 12 600 18 30x52 0,04 1
KMKP 900 - 0,47 IA 0,47 12 500 18 30x52 0,04 1
KMKP 900 - 0,68 IA 0,68 15 500 15 30x52 0,04 1
KMKP 900 - 1,0 IA 1 16 500 10 35x52 0,05 1
KMKP 900 - 2,2 IA 2,2 16 500 12 35x72 0,07 1
KMKP 900 - 2,2 IAK 2,2 16 500 10 45x52 0,08 1
KMKP 900 - 3,3 IA 3,3 16 500 10,5 35x82 0,08 1
KMKP 900 - 4,7 IA 4,7 18 300 7 40x97 0,12 1
KMKP 900 - 6,8 IA 6,8 18 300 5 50x92 0,18 5
KMKP 900 - 10,0 IA 10 18 300 5 60x97 0,27 5
KMKP 900 - 10,0 IB 10 40 300 5 60x109 0,31 7
KMKP 900 - 15,0 IA 15 18 300 2 60x109 0,31 5
KMKP 900 - 15,0 IB 15 40 300 2 60x109 0,31 7
KMKP 900 - 22,0 IB 22 80 300 1,5 64x140 0,45 7
KMKP 900 - 22,0 IBK 22 80 300 1,5 84x105 0,58 7
KMKP 900 - 33,0 IB 33 80 300 1,5 64x240 0,85 7
KMKP 900 - 33,0 IBK 33 80 300 1,5 84x140 0,78 7
KMKP 900 - 47,0 IB 47 80 300 1,5 64x240 0,92 7
KMKP 900 - 47,0 IBK 47 80 300 1,5 84x190 1,06 7
KMKP 900 - 68,0 IB 68 80 300 1,5 84x240 1,33 7
KMKP 900 - 0,47 IAX 0,47 10 750 18 35x52 0,05 3
KMKP 900 - 0,68 IAX 0,68 10 750 15 35x52 0,05 3
KMKP 900 - 1,00 IAX 1 10 750 10 35x52 0,05 3
KMKP/KA 1100
KMKP 1100 - 0,10 IAX 0,1 10 750 20 35x52 0,05 3 Nominal voltage UN- 1100V
Peek-Peek voltage URMS- 780V
Repeatable impulse voltage US - 1638V
Non-repeatable impulse voltage USmax -3276V
KMKP 1100 - 0,22 IAX 0,22 10 750 20 35x52 0,05 3
KMKP 1100 - 0,33 IAX 0,33 10 750 18 35x82 0,08 3
KMKP 1100 - 0,47 SA 0,47 12 750 18 40x82 0,1 4
KMKP 1100 - 0,68 SA 0,68 12 750 15 40x82 0,1 4
KMKP 1100 - 1,0 lA 1 18 500 12 50x72 0,14 5
KMKP 1100 - 2,2 lA 2,2 18 500 10 50x92 0,24 5
KMKP 1100 - 3,3 lA 3,3 18 500 8 50x127 0,25 5
KMKP 1100 - 4,7 lA 4,7 18 500 8 60x127 0,36 5
KMKP 1100 - 6,8 lA 6,8 18 200 5 60x127 0,36 5
KMKP 1100 - 10 IB 10 60 200 2 64x140 0,45 7
KMKP 1100 - 15,0 IB 15 60 200 2 64x190 0,61 7
KMKP 1100 - 22 IB 22 80 200 2 84x190 1,05 7
KMKP 1100 - 33 IB 33 80 200 2 84x190 1,05 7
KMKP 1100 - 47 IB 47 80 200 2 84x240 1,33 7
KMKP/KA 1400
KA 1400 - 0,10 SA 0,1 10 900 17 40x52 0,07 4 Nominal voltage UN- 1400V
Peek-Peek voltage URMS- 1000V
Repeatable impulse voltage US-2100V
Non-repeatable impulse voltage USmax-4200V
KA 1400 - 0,22 SA 0,22 10 900 17 40x52 0,07 4
KA 1400 - 0,33 SA 0,33 10 900 17 40x52 0,07 4
KA 1400 - 0,47 SA 0,47 10 750 17 40x52 0,07 4
KA 1400 - 0,68 IA 0,68 18 500 17 50x82 0,16 5
KMKP1400 - 1,0 IA 1 18 500 12 50x82 0,16 5
KMKP1400 - 2,2 IA 2,2 18 500 8 50x97 0,19 5
KMKP1400 - 3,3 IA 3,3 18 450 8 50x127 0,25 5
KMKP1400 - 4,7 IB 4,7 40 450 5 64x140 0,45 7
KMKP 1400 - 6,8 IB 6,8 60 450 5 60x190 0,61 7
KMKP 1400 - 6,8 IBK 6,8 80 450 5 84x140 0,78 7
KMKP 1400 - 10,0 IB 10 60 250 2 64x190 0,61 7
KMKP 1400 - 10,0 IBK 10 80 250 2 84x140 0,78 7
KMKP 1400 - 15,0 IB 15 80 250 2 84x190 1,05 7
KMKP 1400 - 22,0 IB 22 80 250 2 84x190 1,16 7
KMKP 1400 - 30,0 IB 30 80 250 2 84x240 1,33 7
KMKP 1400 - 45,0 IB 45 80 250 1,5 84x340 1,83 7
KA 1400 - 0,10 IAX 0,1 10 300 17 35x52 0,05 3
KA 1400 - 0,22 IAX 0,22 10 300 17 35x52 0,05 3
KA 1400 - 0,33 IAX 0,33 10 300 17 40x52 0,07 3
KA 1400 - 0,47 IAX 0,47 10 300 17 40x52 0,07 3
KA 1400 - 1,00 IAX 1 10 300 17 40x75 0,09 3
KMKP/KA 1800
KA 1800 - 0,10 SA 0,1 12 900 16 40x72 0,09 4 Nominal voltage UN - 1800V
Peek-Peek voltage URMS- 1280V
Repeatable impulse voltage US- 2688V
Non-repeatable impulse voltage USmax- 5376V
KA 1800 - 0,22 SA 0,22 12 900 16 40x72 0,09 4
KA 1800 - 0,33 SA 0,33 12 900 16 40x72 0,09 4
KA 1800 - 0,47 SA 0,47 15 750 16 40x127 0,16 4
KA 1800 - 0,68 SA 0,68 16 750 16 40x127 0,16 4
KA 1800 - 1,0 IA 1 18 500 12 50x82 0,25 5
KMKP 1800 - 1,5 IA 1,5 20 500 7 60x84 0,36 5
KMKP 1800 - 2,2 IA 2,2 20 500 7 50x127 0,25 5
KMKP 1800 - 3,3 IA 3,3 20 400 5 60x127 0,36 5
KMKP 1800 - 4,7 IB 4,7 60 400 5 64x140 0,45 7
KMKP 1800 - 6,8 IB 6,8 80 400 2 64x190 0,61 7
KMKP 1800 - 10,0 IB 10 80 300 2 84x190 1,05 7
KMKP 1800 - 15,0 IB 15 80 300 2 84x210 1,16 7
KMKP/KA 2100
KA 2100 - 0,10 SA 0,1 12 900 1,3 40x82 0,1 4 Nominal voltage UN - 2100V
Peek-Peek voltage URMS - 1485V
Repeatable impulse voltage US- 3119V
Non-repeatable impulse voltage USmax- 6237V
KA 2100 - 0,22 SA 0,22 15 900 1,5 40x82 0,1 4
KA 2100 - 0,33 IA 0,33 18 900 1,5 50x82 0,16 5
KA 2100 - 0,47 IA 0,47 18 750 1,5 50x82 0,16 5
KA 2100 - 0,68 IA 0,68 18 750 1,3 60x84 0,24 5
KA 2100 - 1,0 IA 1 18 500 1,3 50x127 0,25 5
KA 2100 - 2,2 IA 2,2 18 300 1,3 64x140 0,45 5
KA 2100 - 3,3 IA 3,3 20 300 1,5 64x190 0,61 5
KA 2100 - 4,7 IB 4,7 80 300 1,5 84x190 1,05 7
KA 2100 - 6,8 IB 6,8 80 250 1,5 84x210 1,16 7
KA 2100 - 10 IB 10 80 250 1,3 84x240 1,33 7
KA 2250
KA 2250 - 0,10 SA 0,1 12 900 17 40x82 0,1 4 Nominal voltage UN- 2250V
Peek-Peek voltage URMS- 1590V
Repeatable impulse voltage US- 3339V
Non-repeatable impulse voltage USmax - 6678 V
KA 2250 - 0,22 SA 0,22 15 900 17 40x82 0,1 4
KA 2250 - 0,33 IA 0,33 15 900 17 50x82 0,1 5
KA 2250 - 0,47 IA 0,47 18 750 17 50x82 0,16 5
KA 2250 - 0,68 IA 0,68 18 750 17 60x84 0,24 5
KA 2250 - 1,0 IA 1 18 500 17 60x84 0,24 5
KA 2250 - 1,5 IA 1,5 20 500 12 60x127 0,36 5
KA 2250 - 2,2 IA 2,2 20 500 7 64x140 0,41 5
KA 2250 - 3,3 IB 3,3 60 500 4 64x190 0,61 9
KA 2250 - 4,7 IB 4,7 80 300 2 84x190 1,05 9
KA 2250 - 6,8 IB 6,8 80 300 2 84x190 1,05 9
KA 2250 - 10,0 IB 10 80 300 2 84x210 1,16 9

Typ Pojemność
[µF]		 I
[A]		 du/dt
[V/µS]		 RS
[mΩ]		 Wymiary
[mm] Ø x h		 Masa
[kg]		 Nr
rysunku		 Dane techniczne
KA 2700
KA 2700 - 0,10 SA 0,1 12 900 17 40x82 0,1 4 Nominal voltage UN- 2700V
Peek-Peek voltage URMS- 1910V
Repeatable impulse voltage US>- 4011V
Non-repeatable impulse voltage USmax - 8022V
KA 2700 - 0,22 SA 0,22 15 900 17 40x82 0,16 4
KA 2700 - 0,33 IA 0,33 18 900 17 50x82 0,16 5
KA 2700 - 0,47 IA 0,47 18 750 17 50x82 0,16 5
KA 2700 - 0,68 IA 0,68 18 750 17 60x84 0,24 5
KA 2700 - 1,0 IA 1 20 500 8 64x140 0,45 5
KA 2700 - 1,5 IA 1,5 20 500 8 64x140 0,45 5
KA 2700 - 2,2 SB 2,2 60 500 3 64x190 0,41 8
KA 2700 - 3,3 SB 3,3 60 500 4 64x190 0,61 8
KA 2700 - 4,7 IB 4,7 80 300 2 84x190 1,05 9
KA 2700 - 6,8 IB 6,8 80 300 2 84x210 1,16 9
KA 3000
KA 3000 - 0,10 SA 0,1 12 1900 19 40x127 0,16 4 Nominal voltage UN - 3000 V
Peek-Peek voltage URMS -2120V
Repeatable impulse voltage US -4452V
Non-repeatable impulse voltage USmax -8904V
KA 3000 - 0,22 SA 0,22 15 1900 19 40x127 0,16 4
KA 3000 - 0,33 SA 0,33 18 900 19 40x127 0,16 4
KA 3000 - 0,47 SA 0,47 18 750 12 50x127 0,25 4
KA 3000 - 1,0 SB 1 30 500 10 64x140 0,45 4
KA 3000 - 1,5 SB 1,5 40 500 6 64x190 0,61 8
KA 3000 - 2,0 SB 2 40 500 2 64x190 0,61 8
KA 3000 - 3,0 SB 3 80 500 2 84x190 1,05 8
KA 3000 - 4,0 SB 4 80 500 2 84x210 1,16 8
KA 3500
KA 3500 - 0,10 SA 0,1 12 1900 19 40x127 0,16 4 Nominal voltage UN- 3500V
Peek-Peek voltage URMS - 2480V
Repeatable impulse voltage US - 5208V
Non-repeatable impulse voltage USmax - 10416V
KA 3500 - 0,22 SA 0,22 12 1900 19 40x127 0,16 4
KA 3500 - 0,33 SA 0,33 12 900 19 50x127 0,25 4
KA 3500 - 0,47 SA 0,47 15 750 12 50x127 0,25 4
KA 3500 - 0,68 SA 0,68 30 750 7 60x127 0,36 4
KA 3500 - 1,0 SB 1 60 500 3 64x190 0,61 8
KA 3500 - 1,5 SB 1,5 80 400 2 84x190 1,05 8
KA 3500 - 2,0 SB 2 80 400 2 84x190 1,05 8
KA 3500 - 3,0 SB 3 80 400 2 84x210 1,16 8

Dimensions and drawings

Drawing 1 Drawing 3 Drawing 4 Drawing 5
Drawing 7 Drawing 8 Drawing 9
Moins
Lire la suite

Envoyez une demande

Êtes-vous intéressé par ce produit? Avez-vous besoin d'informations supplémentaires ou d'une tarification individuelle?

Nous contacter
DEMANDEZ LE PRODUIT close
Merci d'avoir envoyé votre message. Nous vous répondrons dans les plus brefs délais.
DEMANDEZ LE PRODUIT close
Feuilleter
envoyer une demande

Ajouter à la liste de souhaits

Vous devez être connecté

Electrical data:

KMKP: with regeneration ability
KA: without regeneration ability
Temperature range:
casing temperature: -25°C - 70°C
storage temperature: -40°C - 85°C
Humidity: 95%
Life time (with 3% error coefficient): 100 000 h
Capacity tolerance: ±10%
Voltage test (terminal/terminal): 2,15 x UN/√2 AC/1Os
Voltage test (terminal/casing): 2 x URMS + 1000V AC/60s
(min. 3000V/AC/60s)
Repeatable impulse current: du/dt x C(A)
Lossiness coefficient:
(50 Hz) -4
(1 kHz) -4

Electrical terminals: plug AMD 6,3 x 0,8mm, screw M10

Impregnation: NON PCB
Dielectric:
KMKP series: polyester foil, self regenerating
KA series: polypropylene foil, no regeneration
Assembly: vertical/horizontal

Type Capacity
[µF]		 I
[A]		 du/dt
[V/µS]		 RS
[mΩ]		 Dimensions
[mm] Ø x h		 Weight
[kg]		 Drawing number Electrical data
KMKP 320
KMKP 320 - 2,2IA 2,2 12 600 12 30x72 0,05 1 Nominal voltage UN – 320 V
Peek-Peek voltage URMS – 230 V
Repeatable impulse voltage US – 483 V
Non-repeatable impulse voltage US max – 966 V
KMKP 320 - 3,3IA 3,3 12 600 7 30x72 0,05 1
KMKP 320 - 4,7IA 4,7 15 600 7 30x72 0,05 1
KMKP 320 - 6,8IA 6,8 15 600 7 35x72 0,07 1
KMKP 320 - 10,0IA 10 15 600 7 40x72 0,09 1
KMKP 320 - 15,0IA 15 18 600 5 50x72 0,14 1
KMKP 320 - 22,0IA 22 18 600 1,6 60x72 0,16 1
KMKP 320 - 33,0IA 33 18 600 1,5 50x109 0,21 5
KMKP 320 - 47,0IA 47 18 300 1,5 60x109 0,31 5
KMKP 320 - 68,0IA 68 18 300 1,5 60x127 0,36 5
KMKP 320 - 100IB 100 60 300 1,3 64x140 0,45 7
KMKP 320 - 240IB 240 80 300 1,3 84x190 1,05 7
KMKP 320 - 340IB 340 80 300 1,3 84x240 1,33 7
KMKP 600
KMKP 600 - 1,0IA 1 12 600 12 30x52 0,04 1 Nominal voltage UN – 600 V
Peek-Peek voltage URMS – 425 V
Repeatable impulse voltage US – 893 V
Non-repeatable impulse voltage US max – 1785 V
KMKP 600 - 2,2IA 2,2 12 600 7 30x72 0,05 1
KMKP 600 - 3,3IA 3,3 12 600 7 30x72 0,07 1
KMKP 600 - 4,7IA 4,7 15 600 7 35x72 0,07 1
KMKP 600 - 6,8IA 6,8 15 600 7 40x72 0,09 1
KMKP 600 - 10,0IA 10 15 600 2 50x72 0,14 1
KMKP 600 - 15,0IA 15 18 600 1,6 40x127 0,16 1
KMKP 600 - 22,0IB 22 40 600 1,5 50x109 0,21 7
KMKP 600 - 33,0IB 33 50 300 1,5 60x109 0,31 7
KMKP 600 - 47,0IB 47 80 300 1,5 84x105 0,45 7
KMKP 600 - 68,0IB 68 80 300 1,5 84x140 0,78 7
KMKP 600 - 100IB 100 80 300 1,3 84x190 1,05 7
KMKP 600 - 160IB 160 80 300 1,3 84x240 1,33 7
KMKP 750
KMKP 750 - 1,0IA 1 12 600 12 30x52 0,04 1 Nominal voltage UN - 750 V
Peek-Peek voltage URMS - 530 V
Repeatable impulse voltage US - 1113 V
Non-repeatable impulse voltage USmax - 2226 V
KMKP 750 - 2,2lA 2,2 12 600 7 30x72 0,05 1
KMKP 750 - 3,3lA 3,3 15 600 7 35x72 0,07 1
KMKP 750 - 4,7lA 4,7 15 600 7 40x72 0,09 1
KMKP 750 - 6,8IA 6,8 15 600 2 50x72 0,14 1
KMKP 750 - 10,0IA 10 18 600 1,8 50x92 0,18 1
KMKP 750 - 15,0IA 15 18 600 1,8 60x92 0,26 5
KMKP 750 - 22,0IB 22 40 300 1,8 60x109 0,31 7
KMKP 750 - 33,0IB 33 60 300 1,5 64x140 0,45 7
KMKP 750 - 47,0IB 47 80 300 1,3 84x190 0,61 7
KMKP 750 - 68,0IBK 68 80 300 1,3 64x240 1,05 7
KMKP 750 - 68,0IB 100 80 300 1,3 84x240 0,95 7
KMKP 750 - 100IB 120 80 300 1,3 84x240 1,28 7
KMKP 750 - 120IB 120 80 300 1,3 84x240 1,33 7
KMKP 900
KMKP 900 - 0,1 IA 0,1 12 750 20 30x52 0,04 1 Nominal voltage UN - 900 V
Peek-Peek voltage URMS - 640 V
Repeatable impulse voltage US - 1344 V
Non-repeatable impulse voltage US max-2688 V
KMKP 900 - 0,22 IA 0,22 12 750 20 30x52 0,04 1
KMKP 900 - 0,33 IA 0,33 12 600 18 30x52 0,04 1
KMKP 900 - 0,47 IA 0,47 12 500 18 30x52 0,04 1
KMKP 900 - 0,68 IA 0,68 15 500 15 30x52 0,04 1
KMKP 900 - 1,0 IA 1 16 500 10 35x52 0,05 1
KMKP 900 - 2,2 IA 2,2 16 500 12 35x72 0,07 1
KMKP 900 - 2,2 IAK 2,2 16 500 10 45x52 0,08 1
KMKP 900 - 3,3 IA 3,3 16 500 10,5 35x82 0,08 1
KMKP 900 - 4,7 IA 4,7 18 300 7 40x97 0,12 1
KMKP 900 - 6,8 IA 6,8 18 300 5 50x92 0,18 5
KMKP 900 - 10,0 IA 10 18 300 5 60x97 0,27 5
KMKP 900 - 10,0 IB 10 40 300 5 60x109 0,31 7
KMKP 900 - 15,0 IA 15 18 300 2 60x109 0,31 5
KMKP 900 - 15,0 IB 15 40 300 2 60x109 0,31 7
KMKP 900 - 22,0 IB 22 80 300 1,5 64x140 0,45 7
KMKP 900 - 22,0 IBK 22 80 300 1,5 84x105 0,58 7
KMKP 900 - 33,0 IB 33 80 300 1,5 64x240 0,85 7
KMKP 900 - 33,0 IBK 33 80 300 1,5 84x140 0,78 7
KMKP 900 - 47,0 IB 47 80 300 1,5 64x240 0,92 7
KMKP 900 - 47,0 IBK 47 80 300 1,5 84x190 1,06 7
KMKP 900 - 68,0 IB 68 80 300 1,5 84x240 1,33 7
KMKP 900 - 0,47 IAX 0,47 10 750 18 35x52 0,05 3
KMKP 900 - 0,68 IAX 0,68 10 750 15 35x52 0,05 3
KMKP 900 - 1,00 IAX 1 10 750 10 35x52 0,05 3
KMKP/KA 1100
KMKP 1100 - 0,10 IAX 0,1 10 750 20 35x52 0,05 3 Nominal voltage UN- 1100V
Peek-Peek voltage URMS- 780V
Repeatable impulse voltage US - 1638V
Non-repeatable impulse voltage USmax -3276V
KMKP 1100 - 0,22 IAX 0,22 10 750 20 35x52 0,05 3
KMKP 1100 - 0,33 IAX 0,33 10 750 18 35x82 0,08 3
KMKP 1100 - 0,47 SA 0,47 12 750 18 40x82 0,1 4
KMKP 1100 - 0,68 SA 0,68 12 750 15 40x82 0,1 4
KMKP 1100 - 1,0 lA 1 18 500 12 50x72 0,14 5
KMKP 1100 - 2,2 lA 2,2 18 500 10 50x92 0,24 5
KMKP 1100 - 3,3 lA 3,3 18 500 8 50x127 0,25 5
KMKP 1100 - 4,7 lA 4,7 18 500 8 60x127 0,36 5
KMKP 1100 - 6,8 lA 6,8 18 200 5 60x127 0,36 5
KMKP 1100 - 10 IB 10 60 200 2 64x140 0,45 7
KMKP 1100 - 15,0 IB 15 60 200 2 64x190 0,61 7
KMKP 1100 - 22 IB 22 80 200 2 84x190 1,05 7
KMKP 1100 - 33 IB 33 80 200 2 84x190 1,05 7
KMKP 1100 - 47 IB 47 80 200 2 84x240 1,33 7
KMKP/KA 1400
KA 1400 - 0,10 SA 0,1 10 900 17 40x52 0,07 4 Nominal voltage UN- 1400V
Peek-Peek voltage URMS- 1000V
Repeatable impulse voltage US-2100V
Non-repeatable impulse voltage USmax-4200V
KA 1400 - 0,22 SA 0,22 10 900 17 40x52 0,07 4
KA 1400 - 0,33 SA 0,33 10 900 17 40x52 0,07 4
KA 1400 - 0,47 SA 0,47 10 750 17 40x52 0,07 4
KA 1400 - 0,68 IA 0,68 18 500 17 50x82 0,16 5
KMKP1400 - 1,0 IA 1 18 500 12 50x82 0,16 5
KMKP1400 - 2,2 IA 2,2 18 500 8 50x97 0,19 5
KMKP1400 - 3,3 IA 3,3 18 450 8 50x127 0,25 5
KMKP1400 - 4,7 IB 4,7 40 450 5 64x140 0,45 7
KMKP 1400 - 6,8 IB 6,8 60 450 5 60x190 0,61 7
KMKP 1400 - 6,8 IBK 6,8 80 450 5 84x140 0,78 7
KMKP 1400 - 10,0 IB 10 60 250 2 64x190 0,61 7
KMKP 1400 - 10,0 IBK 10 80 250 2 84x140 0,78 7
KMKP 1400 - 15,0 IB 15 80 250 2 84x190 1,05 7
KMKP 1400 - 22,0 IB 22 80 250 2 84x190 1,16 7
KMKP 1400 - 30,0 IB 30 80 250 2 84x240 1,33 7
KMKP 1400 - 45,0 IB 45 80 250 1,5 84x340 1,83 7
KA 1400 - 0,10 IAX 0,1 10 300 17 35x52 0,05 3
KA 1400 - 0,22 IAX 0,22 10 300 17 35x52 0,05 3
KA 1400 - 0,33 IAX 0,33 10 300 17 40x52 0,07 3
KA 1400 - 0,47 IAX 0,47 10 300 17 40x52 0,07 3
KA 1400 - 1,00 IAX 1 10 300 17 40x75 0,09 3
KMKP/KA 1800
KA 1800 - 0,10 SA 0,1 12 900 16 40x72 0,09 4 Nominal voltage UN - 1800V
Peek-Peek voltage URMS- 1280V
Repeatable impulse voltage US- 2688V
Non-repeatable impulse voltage USmax- 5376V
KA 1800 - 0,22 SA 0,22 12 900 16 40x72 0,09 4
KA 1800 - 0,33 SA 0,33 12 900 16 40x72 0,09 4
KA 1800 - 0,47 SA 0,47 15 750 16 40x127 0,16 4
KA 1800 - 0,68 SA 0,68 16 750 16 40x127 0,16 4
KA 1800 - 1,0 IA 1 18 500 12 50x82 0,25 5
KMKP 1800 - 1,5 IA 1,5 20 500 7 60x84 0,36 5
KMKP 1800 - 2,2 IA 2,2 20 500 7 50x127 0,25 5
KMKP 1800 - 3,3 IA 3,3 20 400 5 60x127 0,36 5
KMKP 1800 - 4,7 IB 4,7 60 400 5 64x140 0,45 7
KMKP 1800 - 6,8 IB 6,8 80 400 2 64x190 0,61 7
KMKP 1800 - 10,0 IB 10 80 300 2 84x190 1,05 7
KMKP 1800 - 15,0 IB 15 80 300 2 84x210 1,16 7
KMKP/KA 2100
KA 2100 - 0,10 SA 0,1 12 900 1,3 40x82 0,1 4 Nominal voltage UN - 2100V
Peek-Peek voltage URMS - 1485V
Repeatable impulse voltage US- 3119V
Non-repeatable impulse voltage USmax- 6237V
KA 2100 - 0,22 SA 0,22 15 900 1,5 40x82 0,1 4
KA 2100 - 0,33 IA 0,33 18 900 1,5 50x82 0,16 5
KA 2100 - 0,47 IA 0,47 18 750 1,5 50x82 0,16 5
KA 2100 - 0,68 IA 0,68 18 750 1,3 60x84 0,24 5
KA 2100 - 1,0 IA 1 18 500 1,3 50x127 0,25 5
KA 2100 - 2,2 IA 2,2 18 300 1,3 64x140 0,45 5
KA 2100 - 3,3 IA 3,3 20 300 1,5 64x190 0,61 5
KA 2100 - 4,7 IB 4,7 80 300 1,5 84x190 1,05 7
KA 2100 - 6,8 IB 6,8 80 250 1,5 84x210 1,16 7
KA 2100 - 10 IB 10 80 250 1,3 84x240 1,33 7
KA 2250
KA 2250 - 0,10 SA 0,1 12 900 17 40x82 0,1 4 Nominal voltage UN- 2250V
Peek-Peek voltage URMS- 1590V
Repeatable impulse voltage US- 3339V
Non-repeatable impulse voltage USmax - 6678 V
KA 2250 - 0,22 SA 0,22 15 900 17 40x82 0,1 4
KA 2250 - 0,33 IA 0,33 15 900 17 50x82 0,1 5
KA 2250 - 0,47 IA 0,47 18 750 17 50x82 0,16 5
KA 2250 - 0,68 IA 0,68 18 750 17 60x84 0,24 5
KA 2250 - 1,0 IA 1 18 500 17 60x84 0,24 5
KA 2250 - 1,5 IA 1,5 20 500 12 60x127 0,36 5
KA 2250 - 2,2 IA 2,2 20 500 7 64x140 0,41 5
KA 2250 - 3,3 IB 3,3 60 500 4 64x190 0,61 9
KA 2250 - 4,7 IB 4,7 80 300 2 84x190 1,05 9
KA 2250 - 6,8 IB 6,8 80 300 2 84x190 1,05 9
KA 2250 - 10,0 IB 10 80 300 2 84x210 1,16 9

Typ Pojemność
[µF]		 I
[A]		 du/dt
[V/µS]		 RS
[mΩ]		 Wymiary
[mm] Ø x h		 Masa
[kg]		 Nr
rysunku		 Dane techniczne
KA 2700
KA 2700 - 0,10 SA 0,1 12 900 17 40x82 0,1 4 Nominal voltage UN- 2700V
Peek-Peek voltage URMS- 1910V
Repeatable impulse voltage US>- 4011V
Non-repeatable impulse voltage USmax - 8022V
KA 2700 - 0,22 SA 0,22 15 900 17 40x82 0,16 4
KA 2700 - 0,33 IA 0,33 18 900 17 50x82 0,16 5
KA 2700 - 0,47 IA 0,47 18 750 17 50x82 0,16 5
KA 2700 - 0,68 IA 0,68 18 750 17 60x84 0,24 5
KA 2700 - 1,0 IA 1 20 500 8 64x140 0,45 5
KA 2700 - 1,5 IA 1,5 20 500 8 64x140 0,45 5
KA 2700 - 2,2 SB 2,2 60 500 3 64x190 0,41 8
KA 2700 - 3,3 SB 3,3 60 500 4 64x190 0,61 8
KA 2700 - 4,7 IB 4,7 80 300 2 84x190 1,05 9
KA 2700 - 6,8 IB 6,8 80 300 2 84x210 1,16 9
KA 3000
KA 3000 - 0,10 SA 0,1 12 1900 19 40x127 0,16 4 Nominal voltage UN - 3000 V
Peek-Peek voltage URMS -2120V
Repeatable impulse voltage US -4452V
Non-repeatable impulse voltage USmax -8904V
KA 3000 - 0,22 SA 0,22 15 1900 19 40x127 0,16 4
KA 3000 - 0,33 SA 0,33 18 900 19 40x127 0,16 4
KA 3000 - 0,47 SA 0,47 18 750 12 50x127 0,25 4
KA 3000 - 1,0 SB 1 30 500 10 64x140 0,45 4
KA 3000 - 1,5 SB 1,5 40 500 6 64x190 0,61 8
KA 3000 - 2,0 SB 2 40 500 2 64x190 0,61 8
KA 3000 - 3,0 SB 3 80 500 2 84x190 1,05 8
KA 3000 - 4,0 SB 4 80 500 2 84x210 1,16 8
KA 3500
KA 3500 - 0,10 SA 0,1 12 1900 19 40x127 0,16 4 Nominal voltage UN- 3500V
Peek-Peek voltage URMS - 2480V
Repeatable impulse voltage US - 5208V
Non-repeatable impulse voltage USmax - 10416V
KA 3500 - 0,22 SA 0,22 12 1900 19 40x127 0,16 4
KA 3500 - 0,33 SA 0,33 12 900 19 50x127 0,25 4
KA 3500 - 0,47 SA 0,47 15 750 12 50x127 0,25 4
KA 3500 - 0,68 SA 0,68 30 750 7 60x127 0,36 4
KA 3500 - 1,0 SB 1 60 500 3 64x190 0,61 8
KA 3500 - 1,5 SB 1,5 80 400 2 84x190 1,05 8
KA 3500 - 2,0 SB 2 80 400 2 84x190 1,05 8
KA 3500 - 3,0 SB 3 80 400 2 84x210 1,16 8

Dimensions and drawings

Drawing 1 Drawing 3 Drawing 4 Drawing 5
Drawing 7 Drawing 8 Drawing 9
Moins
Lire la suite
Commentaires (0)
