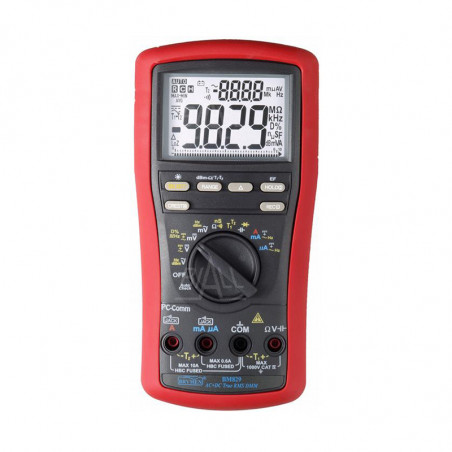

Multimètre BM829S avec écran LCD rétro-éclairé
  • Multimètre BM829S avec écran LCD rétro-éclairé

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: Brymen Technology Corporation

Multimètre BM829S avec écran LCD rétro-éclairé

BM829s Multimetr z podświetlanym wyświetlaczem LCD

BM829s to multimetr profesjonalny „haevy duty” z dokładnością bazową 0,08% (DCV). Z uwagi na najwyższy poziom ochrony może być stosowany w przemyśle. Oferuje b. dużo funkcji łącznie z pomiarem przewodności (nS), tłumienia (dBm) i temperatury (T1, T2, T1-T2). Mierzona jest rzeczywista wartość skuteczna (TrueRMS) dla ACV/ACA w paśmie częstotliwości do 20kHz i także ze składową stałą (AC, DC+AC). Dalsze funkcje to wychwytywanie krótkotrwałych impulsów CREST Max/Min/Max-Min (nawet 1ms), rejestracja (Max, Min, Max-Min, Avg) i pomiar różnicowy (obydwie z automatyczną zmianą zakresów). Innowacyjna funkcja AutoCheck automatyczny wybór pomiaru LoZ DCV / LoZ ACV / Ω, dzięki analizie sygnału wejściowego, wewnętrzny algorytm zapewnia pomiar napięć przy obniżonej impedancji Z. Dalsze funkcje specjalne to: sygnalizacja błędnego podłączenia (Beep Jack), bezdotykowe wykrywanie pola elektrycznego (EF). Wysoki stopień ochrony: przeciążenie 1000V, przepięcia 12kV, bezpieczeństwo CAT IV 1000V. Miernik ma podwójny, podświetlany LCD ze zliczaniem do 6000/9999 i próbkowaniem 5x/s oraz szybki bargraf analogowy. Wyjście USB do współpracy z PC.


Dane techniczne
Cechy szczególne i funkcje specjalne
  • Automatyczna/ręczna zmiana zakresów pomiarowych
  • TrueRMS - Pomiar rzeczywistej wartości skutecznej
  • Pomiar temperatury
    • dwukanałowy
  • DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
  • Hz - Możliwość szybkiego przejścia do pomiaru częstotliwości podczas
    pomiaru prądu lub napięcia
  • RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości
  • CREST: rejestracja wartości szczytowych MAX, MIN impulsów
  • REC - rejestracja wartości MAX, MIN
  • EF: bezdotykowa detekcja pola elektrycznego (napięcia)
  • Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową)
  • Komunikacja z komputerem PC za pomocą interfejsu USB
  • Lo-Z - pomiary napięcia o niskiej impedancji wejścia (eliminacja zakłóceń)
  • Hi-Z - pomiary napięcia o wysokiej impedancji wejścia
  • AutoCheck - automatyczny wybór rodzaju pomiaru (Lo-Z DCV, ACV,
    rezystancja) w zależności od sygnału wejściowego
  • Sygnalizacja nieprawidłowych połączeń


Pomiary i dokładności
Dokładność:
  • +- (% wartości wskazywanej + liczba cyfr
    najmniej znaczących), jeśli nie jest określona
    inaczej, dla temp 23°C +- 5° i RH < 75%

Współczynnik temperaturowy:
  • nominalnie 0,15 x (określona dokładność)/°C
    (0°C do 18°C lub 28°C do 45°C)
Dokładność:
  • +- (% wartości wskazywanej + liczba cyfr
    najmniej znaczących), jeśli nie jest określona inaczej,
    dla temp 23°C +- 5° i RH < 75%
 Test ciągłości
Zakres min. wykrywalności R [Ω] Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V] Zabezp. ACrms [V]
20 300 600 600

Czas odpowiedzi:
  • < 100us


DCV - napięcie stałe
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Imp.wej. [Ω] Imp. wej. [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
60m 0,01m 0,12 2 10M 50p 600 600
600m 0,1m 0,06 2 10M 80p 600 600
999,9m 0,01m 0,08 2 10M 50p 1450 1050
9,999 0,001 0,08 2 10M 50p 1450 1050
99,99 0,01 0,08 2 10M 50p 1450 1050
999,9 0,1 0,08 2 10M 50p 1450 1050
999,9m (AutoCheck) 0,1m 0,5 3 3k 165p 600 600
9,999 (AutoCheck) 0,001 0,5 3 3k 165p 1450 1050
99,99 (AutoCheck) 0,01 0,5 3 18k 165p 1450 1050
999,9 (AutoCheck) 0,1 0,5 3 500k 165p 1450 1050
  • NMRR - Współczynnik tłumienia sygnału nałożonego
    • 60dB lub więcej dla 50/60Hz +-0,1%
  • Impedancja wejściowa narasta powyżej 50V i wynosi: 18k Ω dla 100V, 125k Ω dla 300V, 320k Ω dla 600V, 500k Ω dla 1000V
  • CMRR - Współczynnik tłumienia sygnału wspólnego
    • 110dB lub więcej dla 50/60Hz (Rs=1k Ω)


Napięcie DCV+ACV
Zakres [V] Rozdzielcz. [V] Dokładność [%] Dokładność [cyfr] Czestotliw. min. [Hz] Częstotliw. max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezp. DCpeak [V] Zabezp. ACrms [V]
500m 0,01m 1,5 40 20 45 10M 80p 1450 1050
5 0,0001 1,5 40 20 45 10M 30p 1450 1050
50 0,001 1,5 40 20 45 10M 30p 1450 1050
500 0,01 – – 20 45 10M 30p 1450 1050
1000 0,1 – – 20 45 10M 30p 1450 1050
500m 0,01m 0,3 20 45 300 10M 80p 1450 1050
5 0,0001 0,8 20 45 300 10M 30p 1450 1050
50 0,001 0,8 20 45 300 10M 30p 1450 1050
500 0,01 0,4 40 45 300 10M 30p 1450 1050
1000 0,1 0,4 40 45 300 10M 30p 1450 1050
500m 0,01m 0,3 10 300 5k 10M 80p 1450 1050
5 0,0001 0,4 40 300 5k 10M 30p 1450 1050
50 0,001 0,4 40 300 5k 10M 30p 1450 1050
500 0,01 0,4 40 300 5k 10M 30p 1450 1050
1000 0,1 0,8 40 300 1k 10M 30p 1450 1050
500m 0,01m 0,5 20 5k 20k 10M 80p 1450 1050
5 0,0001 0,8 20 5k 20k 10M 30p 1450 1050
50 0,001 0,8 20 5k 20k 10M 30p 1450 1050
500 0,01 0,5 20 5k 20k 10M 30p 1450 1050
1000 0,1 – – 5k 20k 10M 30p 1450 1050
500m 0,01m 2,0 40 20k 100k 10M 80p 1450 1050
5 0,0001 4,0 40 20k 100k 10M 30p 1450 1050
50 0,001 4,0 40 20k 100k 10M 30p 1450 1050
500 0,01 – – 20k 100k 10M 30p 1450 1050
1000 0,1 – – 20k 100k 10M 30p 1450 1050
  • Współczynnik szczytu:
    • CF < 10:1 w pełnej skali
    • CF < 5:1 w pełnej skali
  • Stały odczyt przy zwartych przewodach pomiarowych < 50 cyfr
  • CMRR - Współczynnik tłumienia sygnału wspólnego
    • 80dB lub więcej dla DC do 60Hz (Rs=1k Ω)


DCA - prąd stały
Zakres [V] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A]
500u 0,01u 0,15 20 150 1000 0,44
5000u 0,1u 0,1 20 150 1000 0,44
50m 0,001m 0,15 10 3,3 1000 0,44
500m 0,01m 0,1 20 3,3 1000 0,44
5 0,0001u 0,5 10 0,045 1000 11
10 0,001u 0,5 20 0,045 1000 11
  • 10A pomiar ciągły, 20A przez 30 s z 5-minutowymi przerwami na chłodzenie


ACV - napięcie przemienne
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Częstotliw. min. [Hz] Częstotliw. max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezp. DCpeak [V] Zabezp. ACrms [V]
999,9m (AutoCheck) 0,1m 1,0 4 50 60 3k 150p 600 600
9,999 (AutoCheck) 0,001 1,0 4 50 60 3k 150p 1450 1050
99,99 (AutoCheck) 0,01 1,0 4 50 60 18k 150p 1450 1050
999,9 (AutoCheck) 0,1 1,0 4 50 60 460k 150p 1450 1050
  • Współczynnik szczytu:
    • CF < 6:1 w pełnej skali
    • CF < 3:1 w pełnej skali
  • Impedancja wejściowa narasta powyżej 50V i wynosi: 18k Ω dla 100V, 125k Ω dla 300V, 320k Ω dla 600V, 460k Ω dla 1000V


Napięcie DCV+ACV
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezp. DCpeak [V] Zabezp. ACrms [V]
60m 0,01m 0,5 3 50 60 10M 50p 600 600
600m 0,1m 0,5 3 50 60 10M 80p 600 600
999,9m 0,1m 0,5 3 50 60 10M 50p 600 600
9,999 0,001 0,5 3 50 60 10M 50p 1450 1050
99,99 0,01 0,5 3 50 60 10M 50p 1450 1050
999,9 0,1 0,5 3 50 60 10M 50p 1450 1050
60m 0,01m 0,8 4 40 500 10M 50p 600 600
600m 0,1m 0,8 4 40 500 10M 80p 600 600
999,9m 0,1m 5,0 4 40 500 10M 50p 600 600
9,999 0,001 1,0 4 40 500 10M 50p 1450 1050
99,99 0,01 1,0 4 40 500 10M 50p 1450 1050
999,9 0,1 2,0 4 40 500 10M 50p 1450 1050
60m 0,01m 2,0 3 500 1k 10M 50p 600 600
600m 0,1m 2,0 3 500 1k 10M 80p 600 600
999,9m 0,1m 3dB - 500 1k 10M 50p 600 600
9,999 0,001 1,0 4 500 1k 10M 50p 1450 1050
99,99 0,01 1,0 4 500 1k 10M 50p 1450 1050
999,9 0,1 2,0 4 500 1k 10M 50p 1450 1050
60m 0,01m 2,0 3 1k 3k 10M 50p 600 600
600m 0,1m 2,0 3 1k 3k 10M 80p 600 600
999,9m 0,1m - - 1k 3k 10M 50p 600 600
9,999 0,001 3,0 4 1k 3k 10M 50p 1450 1050
99,99 0,01 3,0 4 1k 3k 10M 50p 1450 1050
999,9 0,1 3,0 4 1k 3k 10M 50p 1450 1050
60m 0,01m 2,0 3 3k 20k 10M 50p 600 600
600m 0,1m 2,0 3 3k 20k 10M 80p 600 600
999,9m 0,1m - - 3k 20k 10M 50p 600 600
9,999 0,001 3dB - 3k 20k 10M 50p 1450 1050
99,99 0,01 3dB - 3k 20k 10M 50p 1450 1050
999,9 0,1 - - 3k 20k 10M 50p 1450 1050
  • Współczynnik szczytu:
    • CF < 6:1 w połowie skali
    • CF < 3:1 na całej skali
  • CMRR - Współczynnik tłumienia sygnału wspólnego
    • 60dB lub więcej dla DC do 60Hz (Rs=1k Ω)


DCA - prąd stały
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A]
600u 0,1u 0,2 4 80 600 1
6000u 1u 0,2 4 80 600 1
60m 0,01m 0,2 4 1,5 600 1
600m 0,1m 0,2 4 1,5 600 1
6 0,001 0,2 4 0,02 600 10
10 0,01 0,2 4 0,02 600 10
  • 10A pomiar ciągły, 10-15A przez 30s z 5-minutowymi przerwami na chłodzenie


Prąd DCA+ACA
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A]
600u 0,1u 0,6 3 50 60 80 600 1
6000u 1u 0,6 3 50 60 80 600 1
60m 0,01m 0,6 3 50 60 1,5 600 1
600m 0,1m 1,0 3 50 60 1,5 600 1
6 0,001 0,8 6 50 60 0,02 600 10
10 0,01 0,8 6 50 60 0,02 600 10
600u 0,1u 0,8 4 40 1k 80 600 1
6000u 1u 0,8 4 40 1k 80 600 1
60m 0,01m 0,8 4 40 1k 1,5 600 1
600m 0,1m 1,0 4 40 1k 1,5 600 1
6 0,001 0,8 6 40 1k 0,02 600 10
10 0,01 0,8 6 40 1k 0,02 600 10
  • Współczynnik szczytu:
    • CF < 6:1 w połowie skali
    • CF < 3:1 na całej skali
  • 10A pomiar ciągły, 10-15A przez 30s z 5-minutowymi przerwami na chłodzenie


Rezystancja
Zakres [Ω] Rozdzielczość [Ω] Dokładność [%] Dokładność [cyfr] Napięcie rozwartego obwodu [V] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
600 0,1 0,1 3 1,2 600 600
6k 0,001k 0,1 3 1,2 600 600
60k 0,01k 0,1 3 1,2 600 600
600k 0,1k 0,1 3 1,2 600 600
6M 0,001M 0,4 3 1,2 600 600
60M 0,01M 1,5 5 1,0 600 600
99,99n (S) 0,01n (S) 0,8 10 1,2 600 600
600 (AutoCheck) 0,01 0,5 4 1,2 600 600
6k (AutoCheck) 0,001k 0,5 4 1,2 600 600
60k (AutoCheck) 0,01k 0,5 4 1,2 600 600
600k (AutoCheck) 0,1k 0,5 4 1,2 600 600
6M (AutoCheck) 0,001M 0,8 3 1,2 600 600
60M (AutoCheck) 0,01M 2,0 5 1,0 600 600


Pojemność
Zakres [F] Rozdzielczość [F] Dokładność [%] Dokładność [cyfr] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
60n 0,01n 0,8 3 600 600
600n 0,1n 0,8 3 600 600
6u 0,001u 1,0 3 600 600
60u 0,01u 2,0 3 600 600
600u 0,1u 3,5 5 6000 600
6m 0,001m 5,0 5 600 600
25m 0,01m 6,5 5 600 600
  • Dokładność dla kondensatorów warstwowych lub lepszych

Częstotliwość
Zakres [Hz] Dokładność Czułość Funkcja
5-1M 0,004%+4c 2,5V (prostokąt) DCmV-Logic
15-50k 0,04%+4c 40mV AC 60mV
15-50k 0,04%+4c 60mV AC 600mV
15-1k 0,04%+4c 0,5V AC 999,9mV
15-10k 0,04%+4c 2,5V AC 9,999V
15-10k 0,04%+4c 25V AC 99,99V
15-10k 0,04%+4c 100V AC 999,9V
15-3k 0,04%+4c 45 μA AC 600 μA
15-3k 0,04%+4c 600 μA AC 6000 μA
15-3k 0,04%+4c 40mA AC 60mA
15-3k 0,04%+4c 60mA AC 600mA
15-3k 0,04%+4c 4A AC 6A
15-3k 0,04%+4c 6A AC 10A
Temperatura
Wartość min [°C] Wartość max [°C] Dokładność [%] Dokładność [°C] Zabezp. DCpeak [V] Zabezp. DC-ACrms [V]
-50 1000 0,3 2 600 600
  • Funkcja pomiaru różnicy temperatur
  • Dokładność nie uwzględnia dokładności termopary


Wypełnienie impulsu
Zakres [%] Dokładność Częstotliwość [Hz] Czułość
0-100% 3c/kHz+2c 5-10k 2,5V (prostokąt)
  • Zabezpieczenie wejścia pomiarowego
    • przeciążeniowe 600VDC/600VACrms/li>
 Test diod
Napięcie rozwartego obwodu (DC) Prąd pomiarowy Zakres Rozdzielczość Dokładność
< 3,5VDC 0,4mA 2V 0,001 1,0%+1c
  • Zabezpieczenie wejścia pomiarowego
    • przeciążeniowe 600VDC/600VACrms


Bezdotykowa detekcja pola elektrycznego EF
Wskazanie bargrafu
Wartość napięcia [V] Wskazanie bargrafu
10-36 -
23-83 - -
59-165 - - -
124-330 - - - -
> 250 - - - - -
dBm
Zakres Dokładność Wybór impedancji Impedancja wejściowa
-11,76-54,25dBm (600 Ω) 0,25dB+2c 4-1200 Ω 10M Ω, 50pF
  • Zabezpieczenie wejścia pomiarowego:
    • przeciążeniowe 600VDC/600VACrms
  • Wybór impedancji:
    • 4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200, 250, 300, 500, 600, 800, 900 1000, 1200 Ω


Producent
Brymen

Kraj pochodzenia
Tajwan

Dystrybutor
http://www.dacpol.eu

Certyfikaty
  • Oznakowanie CE (bezpieczeństwo i/lub EMC)
  • Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
 Zgodność z normami
  • Kat. IV 600V AC/DC
  • Kat. IV 300V AC/DC
  • IEC61010-1 (druga edycja)
  • UL61010-1 (druga edycja)
  • Kat. IV 1000V AC/DC
  • PN-EN61010-1 (druga edycja)


Ochrona przeciwprzepięciowa
12kV (1,2/50μs SURGE)		 Kompatybilność elektromagnetyczna
  • PN-EN61326
  • PN-EN55022
  • PN-EN61000-3-3
  • PN-EN61000-3-2
  • PN-EN61000-4-8
  • PN-EN61000-4-11
  • PN-EN61000-4-6
  • PN-EN61000-4-3
  • PN-EN61000-4-2
  • PN-EN61000-4-4
  • PN-EN61000-4-5


DANE OGÓLNE

Wyświetlacz:
  • Wyświetlacz LCD:
    • ACV, DCV, Hz, nS: max 9999, mV, DCA, ACA, R, C: max 6000
    • Wyświetlacz podwójny
    • Próbkowanie:
      • 5 razy/s
  • Wskaźnik analogowy - bargraf:
    • Liczba segmentów:
      • 41
    • Próbkowanie:
      • 60 razy/s
  • Podświetlenie wyświetlacza/skali
Zasilanie
Bateryjne:
  • bateria 9V (006P, IEC6F22, NEDA1604):
    • 1 szt.
  • Syganlizacja wyczerpania baterii
Automatyczne wyłączenie zasilania:
  • po 30 min. bezczynności
Warunki pracy:
  • 0°C÷45°C; wilgotność względna RH < 80% do temp.31°C spadająca liniowo do 50% dla temp.45°C
Warunki przechowywania:
  • -20°C÷60°C, wilgotność względna RH < 80%
Maksymalna wysokość pracy:
  • 2000m n.p.m.
Stopień zanieczyszcz. środow. naturalnego:
  • 2
Wymiary i masa:
  • Wys. (Dł.) [mm]: 208
  • Szer. [mm]:103
  • Głęb. [mm]: 64,5
  • Masa [g]: 635
Wyposażenie standardowe:
  • Przewody pomiarowe (para)
  • Sonda typu K do pomiaru temperatury
  • Holster ochronny
  • Komplet baterii
  • Instrukcja obsługi
Wyposażenie opcjonalne:
  • Sonda temperatury:
    • TCK - adapter: gniazdo do sond K - wtyk (2 x banan 4mm) [nr kat.602069]
  • BMH-01 - wieszak magnetyczny
  • Zestaw USB do komunikacji z komputerem PC:
    • Interfejs USB BU-86X [nr kat.102043]
Moins
Lire la suite

Envoyez une demande

Êtes-vous intéressé par ce produit? Avez-vous besoin d'informations supplémentaires ou d'une tarification individuelle?

Nous contacter
DEMANDEZ LE PRODUIT close
Merci d'avoir envoyé votre message. Nous vous répondrons dans les plus brefs délais.
DEMANDEZ LE PRODUIT close
Feuilleter
envoyer une demande

Ajouter à la liste de souhaits

Vous devez être connecté

BM829s Multimetr z podświetlanym wyświetlaczem LCD

BM829s to multimetr profesjonalny „haevy duty” z dokładnością bazową 0,08% (DCV). Z uwagi na najwyższy poziom ochrony może być stosowany w przemyśle. Oferuje b. dużo funkcji łącznie z pomiarem przewodności (nS), tłumienia (dBm) i temperatury (T1, T2, T1-T2). Mierzona jest rzeczywista wartość skuteczna (TrueRMS) dla ACV/ACA w paśmie częstotliwości do 20kHz i także ze składową stałą (AC, DC+AC). Dalsze funkcje to wychwytywanie krótkotrwałych impulsów CREST Max/Min/Max-Min (nawet 1ms), rejestracja (Max, Min, Max-Min, Avg) i pomiar różnicowy (obydwie z automatyczną zmianą zakresów). Innowacyjna funkcja AutoCheck automatyczny wybór pomiaru LoZ DCV / LoZ ACV / Ω, dzięki analizie sygnału wejściowego, wewnętrzny algorytm zapewnia pomiar napięć przy obniżonej impedancji Z. Dalsze funkcje specjalne to: sygnalizacja błędnego podłączenia (Beep Jack), bezdotykowe wykrywanie pola elektrycznego (EF). Wysoki stopień ochrony: przeciążenie 1000V, przepięcia 12kV, bezpieczeństwo CAT IV 1000V. Miernik ma podwójny, podświetlany LCD ze zliczaniem do 6000/9999 i próbkowaniem 5x/s oraz szybki bargraf analogowy. Wyjście USB do współpracy z PC.


Dane techniczne
Cechy szczególne i funkcje specjalne
  • Automatyczna/ręczna zmiana zakresów pomiarowych
  • TrueRMS - Pomiar rzeczywistej wartości skutecznej
  • Pomiar temperatury
    • dwukanałowy
  • DATA HOLD - zatrzymanie bieżącego wyniku pomiaru na wyświetlaczu
  • Hz - Możliwość szybkiego przejścia do pomiaru częstotliwości podczas
    pomiaru prądu lub napięcia
  • RELATIVE ZERO - pomiar różnicowy względem mierzonej wartości
  • CREST: rejestracja wartości szczytowych MAX, MIN impulsów
  • REC - rejestracja wartości MAX, MIN
  • EF: bezdotykowa detekcja pola elektrycznego (napięcia)
  • Testy diod i ciągłości obwodu (z sygnalizacją dźwiękową)
  • Komunikacja z komputerem PC za pomocą interfejsu USB
  • Lo-Z - pomiary napięcia o niskiej impedancji wejścia (eliminacja zakłóceń)
  • Hi-Z - pomiary napięcia o wysokiej impedancji wejścia
  • AutoCheck - automatyczny wybór rodzaju pomiaru (Lo-Z DCV, ACV,
    rezystancja) w zależności od sygnału wejściowego
  • Sygnalizacja nieprawidłowych połączeń


Pomiary i dokładności
Dokładność:
  • +- (% wartości wskazywanej + liczba cyfr
    najmniej znaczących), jeśli nie jest określona
    inaczej, dla temp 23°C +- 5° i RH < 75%

Współczynnik temperaturowy:
  • nominalnie 0,15 x (określona dokładność)/°C
    (0°C do 18°C lub 28°C do 45°C)
Dokładność:
  • +- (% wartości wskazywanej + liczba cyfr
    najmniej znaczących), jeśli nie jest określona inaczej,
    dla temp 23°C +- 5° i RH < 75%
 Test ciągłości
Zakres min. wykrywalności R [Ω] Zakres max. wykrywalności R [Ω] Zabezp. DCpeak [V] Zabezp. ACrms [V]
20 300 600 600

Czas odpowiedzi:
  • < 100us


DCV - napięcie stałe
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Imp.wej. [Ω] Imp. wej. [F] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
60m 0,01m 0,12 2 10M 50p 600 600
600m 0,1m 0,06 2 10M 80p 600 600
999,9m 0,01m 0,08 2 10M 50p 1450 1050
9,999 0,001 0,08 2 10M 50p 1450 1050
99,99 0,01 0,08 2 10M 50p 1450 1050
999,9 0,1 0,08 2 10M 50p 1450 1050
999,9m (AutoCheck) 0,1m 0,5 3 3k 165p 600 600
9,999 (AutoCheck) 0,001 0,5 3 3k 165p 1450 1050
99,99 (AutoCheck) 0,01 0,5 3 18k 165p 1450 1050
999,9 (AutoCheck) 0,1 0,5 3 500k 165p 1450 1050
  • NMRR - Współczynnik tłumienia sygnału nałożonego
    • 60dB lub więcej dla 50/60Hz +-0,1%
  • Impedancja wejściowa narasta powyżej 50V i wynosi: 18k Ω dla 100V, 125k Ω dla 300V, 320k Ω dla 600V, 500k Ω dla 1000V
  • CMRR - Współczynnik tłumienia sygnału wspólnego
    • 110dB lub więcej dla 50/60Hz (Rs=1k Ω)


Napięcie DCV+ACV
Zakres [V] Rozdzielcz. [V] Dokładność [%] Dokładność [cyfr] Czestotliw. min. [Hz] Częstotliw. max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezp. DCpeak [V] Zabezp. ACrms [V]
500m 0,01m 1,5 40 20 45 10M 80p 1450 1050
5 0,0001 1,5 40 20 45 10M 30p 1450 1050
50 0,001 1,5 40 20 45 10M 30p 1450 1050
500 0,01 – – 20 45 10M 30p 1450 1050
1000 0,1 – – 20 45 10M 30p 1450 1050
500m 0,01m 0,3 20 45 300 10M 80p 1450 1050
5 0,0001 0,8 20 45 300 10M 30p 1450 1050
50 0,001 0,8 20 45 300 10M 30p 1450 1050
500 0,01 0,4 40 45 300 10M 30p 1450 1050
1000 0,1 0,4 40 45 300 10M 30p 1450 1050
500m 0,01m 0,3 10 300 5k 10M 80p 1450 1050
5 0,0001 0,4 40 300 5k 10M 30p 1450 1050
50 0,001 0,4 40 300 5k 10M 30p 1450 1050
500 0,01 0,4 40 300 5k 10M 30p 1450 1050
1000 0,1 0,8 40 300 1k 10M 30p 1450 1050
500m 0,01m 0,5 20 5k 20k 10M 80p 1450 1050
5 0,0001 0,8 20 5k 20k 10M 30p 1450 1050
50 0,001 0,8 20 5k 20k 10M 30p 1450 1050
500 0,01 0,5 20 5k 20k 10M 30p 1450 1050
1000 0,1 – – 5k 20k 10M 30p 1450 1050
500m 0,01m 2,0 40 20k 100k 10M 80p 1450 1050
5 0,0001 4,0 40 20k 100k 10M 30p 1450 1050
50 0,001 4,0 40 20k 100k 10M 30p 1450 1050
500 0,01 – – 20k 100k 10M 30p 1450 1050
1000 0,1 – – 20k 100k 10M 30p 1450 1050
  • Współczynnik szczytu:
    • CF < 10:1 w pełnej skali
    • CF < 5:1 w pełnej skali
  • Stały odczyt przy zwartych przewodach pomiarowych < 50 cyfr
  • CMRR - Współczynnik tłumienia sygnału wspólnego
    • 80dB lub więcej dla DC do 60Hz (Rs=1k Ω)


DCA - prąd stały
Zakres [V] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A]
500u 0,01u 0,15 20 150 1000 0,44
5000u 0,1u 0,1 20 150 1000 0,44
50m 0,001m 0,15 10 3,3 1000 0,44
500m 0,01m 0,1 20 3,3 1000 0,44
5 0,0001u 0,5 10 0,045 1000 11
10 0,001u 0,5 20 0,045 1000 11
  • 10A pomiar ciągły, 20A przez 30 s z 5-minutowymi przerwami na chłodzenie


ACV - napięcie przemienne
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Częstotliw. min. [Hz] Częstotliw. max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezp. DCpeak [V] Zabezp. ACrms [V]
999,9m (AutoCheck) 0,1m 1,0 4 50 60 3k 150p 600 600
9,999 (AutoCheck) 0,001 1,0 4 50 60 3k 150p 1450 1050
99,99 (AutoCheck) 0,01 1,0 4 50 60 18k 150p 1450 1050
999,9 (AutoCheck) 0,1 1,0 4 50 60 460k 150p 1450 1050
  • Współczynnik szczytu:
    • CF < 6:1 w pełnej skali
    • CF < 3:1 w pełnej skali
  • Impedancja wejściowa narasta powyżej 50V i wynosi: 18k Ω dla 100V, 125k Ω dla 300V, 320k Ω dla 600V, 460k Ω dla 1000V


Napięcie DCV+ACV
Zakres [V] Rozdzielczość [V] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz] Impedancja wejściowa [Ω] Impedancja wejściowa [F] Zabezp. DCpeak [V] Zabezp. ACrms [V]
60m 0,01m 0,5 3 50 60 10M 50p 600 600
600m 0,1m 0,5 3 50 60 10M 80p 600 600
999,9m 0,1m 0,5 3 50 60 10M 50p 600 600
9,999 0,001 0,5 3 50 60 10M 50p 1450 1050
99,99 0,01 0,5 3 50 60 10M 50p 1450 1050
999,9 0,1 0,5 3 50 60 10M 50p 1450 1050
60m 0,01m 0,8 4 40 500 10M 50p 600 600
600m 0,1m 0,8 4 40 500 10M 80p 600 600
999,9m 0,1m 5,0 4 40 500 10M 50p 600 600
9,999 0,001 1,0 4 40 500 10M 50p 1450 1050
99,99 0,01 1,0 4 40 500 10M 50p 1450 1050
999,9 0,1 2,0 4 40 500 10M 50p 1450 1050
60m 0,01m 2,0 3 500 1k 10M 50p 600 600
600m 0,1m 2,0 3 500 1k 10M 80p 600 600
999,9m 0,1m 3dB - 500 1k 10M 50p 600 600
9,999 0,001 1,0 4 500 1k 10M 50p 1450 1050
99,99 0,01 1,0 4 500 1k 10M 50p 1450 1050
999,9 0,1 2,0 4 500 1k 10M 50p 1450 1050
60m 0,01m 2,0 3 1k 3k 10M 50p 600 600
600m 0,1m 2,0 3 1k 3k 10M 80p 600 600
999,9m 0,1m - - 1k 3k 10M 50p 600 600
9,999 0,001 3,0 4 1k 3k 10M 50p 1450 1050
99,99 0,01 3,0 4 1k 3k 10M 50p 1450 1050
999,9 0,1 3,0 4 1k 3k 10M 50p 1450 1050
60m 0,01m 2,0 3 3k 20k 10M 50p 600 600
600m 0,1m 2,0 3 3k 20k 10M 80p 600 600
999,9m 0,1m - - 3k 20k 10M 50p 600 600
9,999 0,001 3dB - 3k 20k 10M 50p 1450 1050
99,99 0,01 3dB - 3k 20k 10M 50p 1450 1050
999,9 0,1 - - 3k 20k 10M 50p 1450 1050
  • Współczynnik szczytu:
    • CF < 6:1 w połowie skali
    • CF < 3:1 na całej skali
  • CMRR - Współczynnik tłumienia sygnału wspólnego
    • 60dB lub więcej dla DC do 60Hz (Rs=1k Ω)


DCA - prąd stały
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A]
600u 0,1u 0,2 4 80 600 1
6000u 1u 0,2 4 80 600 1
60m 0,01m 0,2 4 1,5 600 1
600m 0,1m 0,2 4 1,5 600 1
6 0,001 0,2 4 0,02 600 10
10 0,01 0,2 4 0,02 600 10
  • 10A pomiar ciągły, 10-15A przez 30s z 5-minutowymi przerwami na chłodzenie


Prąd DCA+ACA
Zakres [A] Rozdzielczość [A] Dokładność [%] Dokładność [cyfr] Częstotliwość min. [Hz] Częstotliwość max. [Hz] Spadek U [V/A] Bezpiecznik [V] Bezpiecznik [A]
600u 0,1u 0,6 3 50 60 80 600 1
6000u 1u 0,6 3 50 60 80 600 1
60m 0,01m 0,6 3 50 60 1,5 600 1
600m 0,1m 1,0 3 50 60 1,5 600 1
6 0,001 0,8 6 50 60 0,02 600 10
10 0,01 0,8 6 50 60 0,02 600 10
600u 0,1u 0,8 4 40 1k 80 600 1
6000u 1u 0,8 4 40 1k 80 600 1
60m 0,01m 0,8 4 40 1k 1,5 600 1
600m 0,1m 1,0 4 40 1k 1,5 600 1
6 0,001 0,8 6 40 1k 0,02 600 10
10 0,01 0,8 6 40 1k 0,02 600 10
  • Współczynnik szczytu:
    • CF < 6:1 w połowie skali
    • CF < 3:1 na całej skali
  • 10A pomiar ciągły, 10-15A przez 30s z 5-minutowymi przerwami na chłodzenie


Rezystancja
Zakres [Ω] Rozdzielczość [Ω] Dokładność [%] Dokładność [cyfr] Napięcie rozwartego obwodu [V] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
600 0,1 0,1 3 1,2 600 600
6k 0,001k 0,1 3 1,2 600 600
60k 0,01k 0,1 3 1,2 600 600
600k 0,1k 0,1 3 1,2 600 600
6M 0,001M 0,4 3 1,2 600 600
60M 0,01M 1,5 5 1,0 600 600
99,99n (S) 0,01n (S) 0,8 10 1,2 600 600
600 (AutoCheck) 0,01 0,5 4 1,2 600 600
6k (AutoCheck) 0,001k 0,5 4 1,2 600 600
60k (AutoCheck) 0,01k 0,5 4 1,2 600 600
600k (AutoCheck) 0,1k 0,5 4 1,2 600 600
6M (AutoCheck) 0,001M 0,8 3 1,2 600 600
60M (AutoCheck) 0,01M 2,0 5 1,0 600 600


Pojemność
Zakres [F] Rozdzielczość [F] Dokładność [%] Dokładność [cyfr] Zabezpieczenie DCpeak [V] Zabezpieczenie ACrms [V]
60n 0,01n 0,8 3 600 600
600n 0,1n 0,8 3 600 600
6u 0,001u 1,0 3 600 600
60u 0,01u 2,0 3 600 600
600u 0,1u 3,5 5 6000 600
6m 0,001m 5,0 5 600 600
25m 0,01m 6,5 5 600 600
  • Dokładność dla kondensatorów warstwowych lub lepszych

Częstotliwość
Zakres [Hz] Dokładność Czułość Funkcja
5-1M 0,004%+4c 2,5V (prostokąt) DCmV-Logic
15-50k 0,04%+4c 40mV AC 60mV
15-50k 0,04%+4c 60mV AC 600mV
15-1k 0,04%+4c 0,5V AC 999,9mV
15-10k 0,04%+4c 2,5V AC 9,999V
15-10k 0,04%+4c 25V AC 99,99V
15-10k 0,04%+4c 100V AC 999,9V
15-3k 0,04%+4c 45 μA AC 600 μA
15-3k 0,04%+4c 600 μA AC 6000 μA
15-3k 0,04%+4c 40mA AC 60mA
15-3k 0,04%+4c 60mA AC 600mA
15-3k 0,04%+4c 4A AC 6A
15-3k 0,04%+4c 6A AC 10A
Temperatura
Wartość min [°C] Wartość max [°C] Dokładność [%] Dokładność [°C] Zabezp. DCpeak [V] Zabezp. DC-ACrms [V]
-50 1000 0,3 2 600 600
  • Funkcja pomiaru różnicy temperatur
  • Dokładność nie uwzględnia dokładności termopary


Wypełnienie impulsu
Zakres [%] Dokładność Częstotliwość [Hz] Czułość
0-100% 3c/kHz+2c 5-10k 2,5V (prostokąt)
  • Zabezpieczenie wejścia pomiarowego
    • przeciążeniowe 600VDC/600VACrms/li>
 Test diod
Napięcie rozwartego obwodu (DC) Prąd pomiarowy Zakres Rozdzielczość Dokładność
< 3,5VDC 0,4mA 2V 0,001 1,0%+1c
  • Zabezpieczenie wejścia pomiarowego
    • przeciążeniowe 600VDC/600VACrms


Bezdotykowa detekcja pola elektrycznego EF
Wskazanie bargrafu
Wartość napięcia [V] Wskazanie bargrafu
10-36 -
23-83 - -
59-165 - - -
124-330 - - - -
> 250 - - - - -
dBm
Zakres Dokładność Wybór impedancji Impedancja wejściowa
-11,76-54,25dBm (600 Ω) 0,25dB+2c 4-1200 Ω 10M Ω, 50pF
  • Zabezpieczenie wejścia pomiarowego:
    • przeciążeniowe 600VDC/600VACrms
  • Wybór impedancji:
    • 4, 8, 16, 32, 50, 75, 93, 110, 125, 135, 150, 200, 250, 300, 500, 600, 800, 900 1000, 1200 Ω


Producent
Brymen

Kraj pochodzenia
Tajwan

Dystrybutor
http://www.dacpol.eu

Certyfikaty
  • Oznakowanie CE (bezpieczeństwo i/lub EMC)
  • Podlega dyrektywie WEEE 2002/96/EC (Utylizacja)
 Zgodność z normami
  • Kat. IV 600V AC/DC
  • Kat. IV 300V AC/DC
  • IEC61010-1 (druga edycja)
  • UL61010-1 (druga edycja)
  • Kat. IV 1000V AC/DC
  • PN-EN61010-1 (druga edycja)


Ochrona przeciwprzepięciowa
12kV (1,2/50μs SURGE)		 Kompatybilność elektromagnetyczna
  • PN-EN61326
  • PN-EN55022
  • PN-EN61000-3-3
  • PN-EN61000-3-2
  • PN-EN61000-4-8
  • PN-EN61000-4-11
  • PN-EN61000-4-6
  • PN-EN61000-4-3
  • PN-EN61000-4-2
  • PN-EN61000-4-4
  • PN-EN61000-4-5


DANE OGÓLNE

Wyświetlacz:
  • Wyświetlacz LCD:
    • ACV, DCV, Hz, nS: max 9999, mV, DCA, ACA, R, C: max 6000
    • Wyświetlacz podwójny
    • Próbkowanie:
      • 5 razy/s
  • Wskaźnik analogowy - bargraf:
    • Liczba segmentów:
      • 41
    • Próbkowanie:
      • 60 razy/s
  • Podświetlenie wyświetlacza/skali
Zasilanie
Bateryjne:
  • bateria 9V (006P, IEC6F22, NEDA1604):
    • 1 szt.
  • Syganlizacja wyczerpania baterii
Automatyczne wyłączenie zasilania:
  • po 30 min. bezczynności
Warunki pracy:
  • 0°C÷45°C; wilgotność względna RH < 80% do temp.31°C spadająca liniowo do 50% dla temp.45°C
Warunki przechowywania:
  • -20°C÷60°C, wilgotność względna RH < 80%
Maksymalna wysokość pracy:
  • 2000m n.p.m.
Stopień zanieczyszcz. środow. naturalnego:
  • 2
Wymiary i masa:
  • Wys. (Dł.) [mm]: 208
  • Szer. [mm]:103
  • Głęb. [mm]: 64,5
  • Masa [g]: 635
Wyposażenie standardowe:
  • Przewody pomiarowe (para)
  • Sonda typu K do pomiaru temperatury
  • Holster ochronny
  • Komplet baterii
  • Instrukcja obsługi
Wyposażenie opcjonalne:
  • Sonda temperatury:
    • TCK - adapter: gniazdo do sond K - wtyk (2 x banan 4mm) [nr kat.602069]
  • BMH-01 - wieszak magnetyczny
  • Zestaw USB do komunikacji z komputerem PC:
    • Interfejs USB BU-86X [nr kat.102043]
Moins
Lire la suite
Commentaires (0)
