Fabricant: Kübler

Connecteurs rotatifs modulaires IP64 - SR085

Modułowe złącza obrotowe IP64 - SR085

  • Złącza obrotowe służą do przekazywania mocy oraz sygnałów z platform stałej do obrotowej..
  • Pewny i niezawodny przesył sygnału zapewniają podwójne elementy ślizgowe wykonane wysokiej jakości materiałów.
  • Modułowa konstrukcja zapewnia najwyższą elastyczność rozwiązań oraz
    szeroki zakres zastosowań.





Elastyczny i wytrzymały

  • Modułowa budowa pozwala do dowolną konfigurację kanałów mocy oraz sygnałowych.
  • Wytrzymała obudowa GFPC (poliwęglan wzmocniony włóknem szklanym), zawartość 30% włókien szklanych do użytku przemysłowego.
  • Długa żywotność i cykle konserwacji.



Pewna transmisja sygnału

  • System dwukomorowy dla kanałów mocy oraz sygnałowych.
  • Uszczelnienia labiryntowe.
  • Wysoka odporność na wstrząsy.
  • Sieci przemysłowe takie jak Profibus, CANopen itp . do 12 Mbit/sec.

Aplikacje
Maszyny pakujące, flowpack, roboty i osprzęt chwytający, stoły obrotowe



Modele standardowe
  Kanały sygnałowe Kanały mocy Materiał styków Numer zamówieniowy.
Wał przelotowy
25 mm [0.98“]		 4 x 4 x srebro/ stal szlachetna

SR085-25-04-04-11301-V100
6 x 6 x srebro/ stal szlachetna

SR085-25-06-06-11301-V100

Wał przelotowy
30 mm [1.18“]		 2x 3x srebro/ stal szlachetna

SR085-30-02-03-11301-V100
6 x 6 x srebro/ stal szlachetna

SR085-30-06-06-11301-V100
Kod zamówienia



SR085 - XX - XX - XX - X X X X X - V100
Typ   A   B   C   D E F G H - I



A Typ montażu

00 = montaż kołnierzowy
20 = otwór przelotowy ø20mm [0.79“]
24 = otwór przelotowy ø 24 mm [0.94“]
25 = otwór przelotowy ø 25 mm [0.98“]
30 = otwór przelotowy ø 30 mm [1.18“]
IN = otwór przelotowy ø 1“

B Liczba kanałów sygnałowych
/ danych 1)

C Liczba kanałów prądopwych
(mocy) 1)

D Max. prąd obciążenia
0 = brak kanałów mocy
1 = 16 A, 240 V AC/DC
2 = 25 A, 240 V AC/DC
3 = 10 A, 400 V AC/DC
4 = 20 A, 400 V AC/DC

E Pozycja montażu

0 = dowolna, z wymaganą liczbą kanałów
1 = stojąca lub pozioma (kołnierz do dołu)
2 = wisząca lub pozioma (kołnierz ku górze)
F Materiał styków
kanałów sygnałowych 2)
0 = brak kanałów sygnałowych
3 = srebro / stal szlachetna
G Kanał

0 = brak
tylko montaż kołnierzowy (00):
1 = sprężone powietrze 1/4”
2 = sprężone powietrze 1/2”
3 = sprężone powietrze 3/8”
4 = hydraulika 1/2”
5 = hydraulika 3/8”
otwór przelotowy:
6 = sprężone powietrze, przyłącze obrotowe (do 300 min-1)
H Stopień szczelności
1 = IP50
2 = IP64
H Stopień szczelności
V100 = bez opcji
>V100 = opcje na życzeni, np.
> 20 kanałów
inne typy montażu
inne przyłącza, np. wtyki


1) Maksymalnie 20 kanałów sygnałowych (bez prądowych), kombinacje kanałów sygnałowych i prądowych >13 po konsultacji.
2) Materiał styków złoto/złoto oraz miedź/brąz na życzenie.

Dane techniczne (wersje standardowe)
Całkowita długość zależy od ilości kanałów
Średnica otworu przelotowego do Ø 30 mm [1.18“]
Typ przyłącza
montaż na wale

montaż kołnierzowy
stator: złącza zaciskowe
rotor: złącza śrubowe
stator: złącza zaciskowe
rotor: pojedyncze przewody, 2 m [6.56']
Napięcie/ prąd obciążenia
kanały mocy



kanały sygnałowe
240 V AC/DC, max. 16 A (opcja 1)
240 V AC/DC, max. 25 A (opcja 2)
400 V AC/DC, max. 10 A (opcja 3)
400 V AC/DC, max. 20 A (opcja 4)
48 V AC/DC, max. 2 A
Rezystancja styków
kanały mocy
kanały sygnałowe
≤    1 Ohm (dynamicznie) 1)
≤    0.1 Ohm (srebro / stal szlachetna) 2)
Rezystancja izolacji 103 MOhm, przy 500 V DC
Wytrzymałość dielektryczna 1000 V eff. (60 sec.)
Prędkość maksymalna (kanały sygnałowe) 800 min’1, do 10 kanałów
(zależy od pozycji montażu oraz ilości kanałów)
Żywotność styków typ 500 mln obrotów (w temperaturze pokojowej) zależy od pozycji montażu
Cykl konserwacji pierwszy przegląd po 50 mln obrotów, wszystkie następne po 100mln obrotów
Konserwacja nie wymaga oleju do styków
Materiał styków
kanały mocy
kanały sygnałowe
miedź / brąz
srebro / stal szlachetna
Temperatura pracy -35° ...+85°C [-31°F ... +185°F]
Stopień szczelności wg EN 60529 max. IP64
Ilość kanałów max. 20 (> 20 na życzenie)

Przyłącze sprężonego powietrza (nr. 1 - 3)
Ciśnienie powietrza max. 10 bar (150 psi)
Podciśnienie max. 7 kPa (2“ Hg)
Prędkość max 800 min-1

Przyłącze hydrauliczne (nr. 4 - 5)
Ciśnienie maksymalne 35 bar (510 psi)
Prędkość maksymalna 800 min-1

Obrotowe złącze pneumatyczne (nr. 6)
Ciśnienie maksymalne 10 bar (150 psi)
Prędkość maksymalna 300 min-1
Średnica węża 8 mm [0.31 “]

1) Pomiar napięcia, temperatury otoczenia, połączenie szeregowe, obciążenie rezystancyjne, prąd DC min. 4A
2) Dwuprzewodowy pomiar rezystancji, temperatury otoczenia 6,5 znakowym multimetrem cyfrowym.

Konstrukcja modułowa

Modułowe złącza obrotowe IP64 - SR085 - konstrukacja

Technologia w detalach
Łatwy dostęp do przyłączy Praktyczne okno rewizyjne
Modułowe złącza obrotowe IP64 - SR085 - technologia w detalach - łatwy dostęp do przyłączy Modułowe złącza obrotowe IP64 - SR085 - technologia w detalach - praktryczne okno rewizyjne

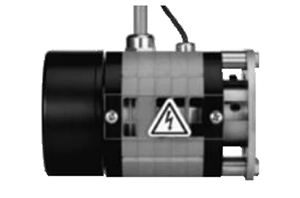

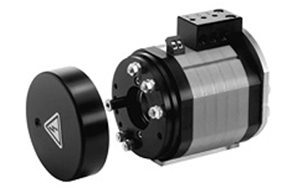

Wersja IP64 z pokrywą ochronną przyłączy rotora oraz statora Wersja z otworem przelotowym oraz obrotowym przyłączem sprężonego powietrza 8 mm [0.31“]
Modułowe złącza obrotowe IP64 - SR085 - wersja z pokrywą ochronną przyłączy rotora oraz stator Modułowe złącza obrotowe IP64 - SR085 - technologia w detalach - wersja z otworem przelotowym oraz obrotowym przyłaczem sprężonego powietrza

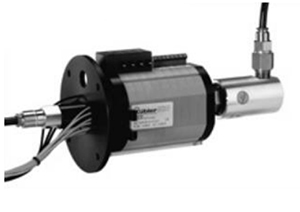

Wersja z kanałem hydraulicznym lub pneumatycznym
Modułowe złącza obrotowe IP64 - SR085 - technologia w detalach - wersja z kanałem hydraulicznym lub pneumatycznym



Wymiary mm

Wersje standardowe


Przykład:Typ SR085-25-02-03-11301-V100 (2 kanały danych, 3 kanały mocy)

Modułowe złącza obrotowe IP64 - SR085 - technologia w detalach - wymiary - wersja standardowa

1 – Złącze śrubowe M5 do transmisji mocy
2 – Złącze śrubowe M4 do transmisji sygnału
3 – Terminal do przewodów mocy, bez dodatkowej ochrony przewodów
4 – Wprowadzenie przewodu mocy możliwe z dwóch stron
5 – Terminal do przewodów sygnałowych

6 – Obrotowy pierścień ślizgowy
7 – 4 x zacisk śrubowy DIN 914 M6
8 – Okno rewizyjne
9 – Pokrywa osłaniające złącza
10 – Blokada momentu obrotowego



Wersje z kanałem pneumatycznym
Przykład: Typ SR085-00-04-03-11322-V100

Modułowe złącza obrotowe IP64 - SR085 - technologia w detalach - wymiary - wersja z kanałem pneumatycznym

1 – Kołnierz montażowy
2 – Blokada momentu
3 – Pokrywa ochronna
4 – Zaciski mocy
5 – Zaciski sygnałowe

6 – Kanał pneumatyczny
7 – Okno rewizyjne
8 – Przepust kablowy
9 – Przewody przyłączeniowe 2 m [6.56‘]



Kalkulacja długości całkowitej

Wymiar bazowy
złącze obrotowe z otworem przelotowym 64.5 mm [2.54“]
złącze obrotowe- montaż kołnierzowy kanał hydrauliczny/pneumatyczny 1/2“ or 3/8“ 185 mm [7.28“]
złącze obrotowe- montaż kołnierzowy kanał hydrauliczny/pneumatyczny 1/4“ 168 mm [6.61“]
Dodatkowy wymiar
+ Liczba kanałów danych (srebro/ stal szlachetna) + 10 mm [0.39“] na kanał danych
+ Liczba kanałów mocy, nr. zamówieniowy 1 oraz 2 + 10 mm [0.39“] na kanał mocy
+ Liczba kanałów mocy, nr. zamówieniowy 3 oraz 4 (10 lub 20 A, 400 V) + 20 mm [0.79“] na kanał mocy, jeżeli tylko kanały mocy + 10 mm [0.39“]
+ Pierścień izolacyjny pomiędzy kanałami sygnałowymi a mocy + 10 mm [0.39“]
